Kabelführung der E3.S-Rückwandplatine

Dieser Abschnitt enthält Informationen zu den Kabelanschlüssen an der Rückwandplatine für Servermodelle mit E3.S-Positionen an der Vorderseite.

Unterstützte E3.S-Konfigurationen

Servermodelle mit E3.S-Laufwerkpositionen unterstützen die folgenden Konfigurationen:


1T: E3.S-Hot-Swap-Laufwerk; 2T: E3.S-CXL-Speicher (CMM) ohne Hot-Swap-Unterstützung

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 Prozessor 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

Prozessor 2Prozessor 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

Netzkabelverbindungen

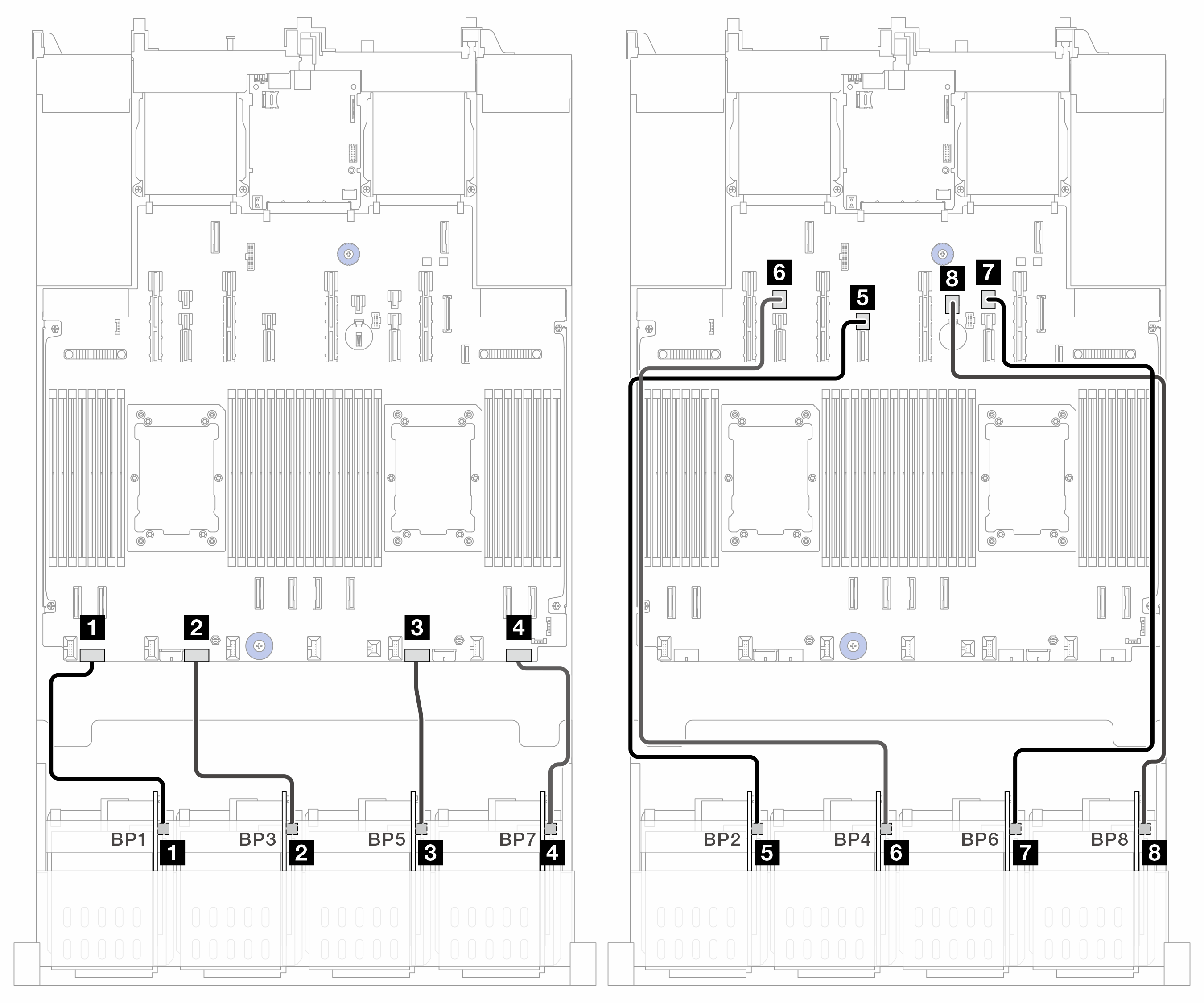

Abbildung 1. Netzkabelverbindungen

VonZu (Prozessorplatine)Kabellänge
1 BP1: PWR1 PWR 1250 mm
2 BP3: PWR2 PWR 2250 mm
3 BP5: PWR3 PWR 3250 mm
4 BP7: PWR4 PWR 4250 mm
5 BP2: PWR5 PWR 12700 mm
6 BP4: PWR6 PWR 23700 mm
7 BP6: PWR7 PWR 20700 mm
8 BP8: PWR8 PWR 21700 mm

Signalkabelverbindungen

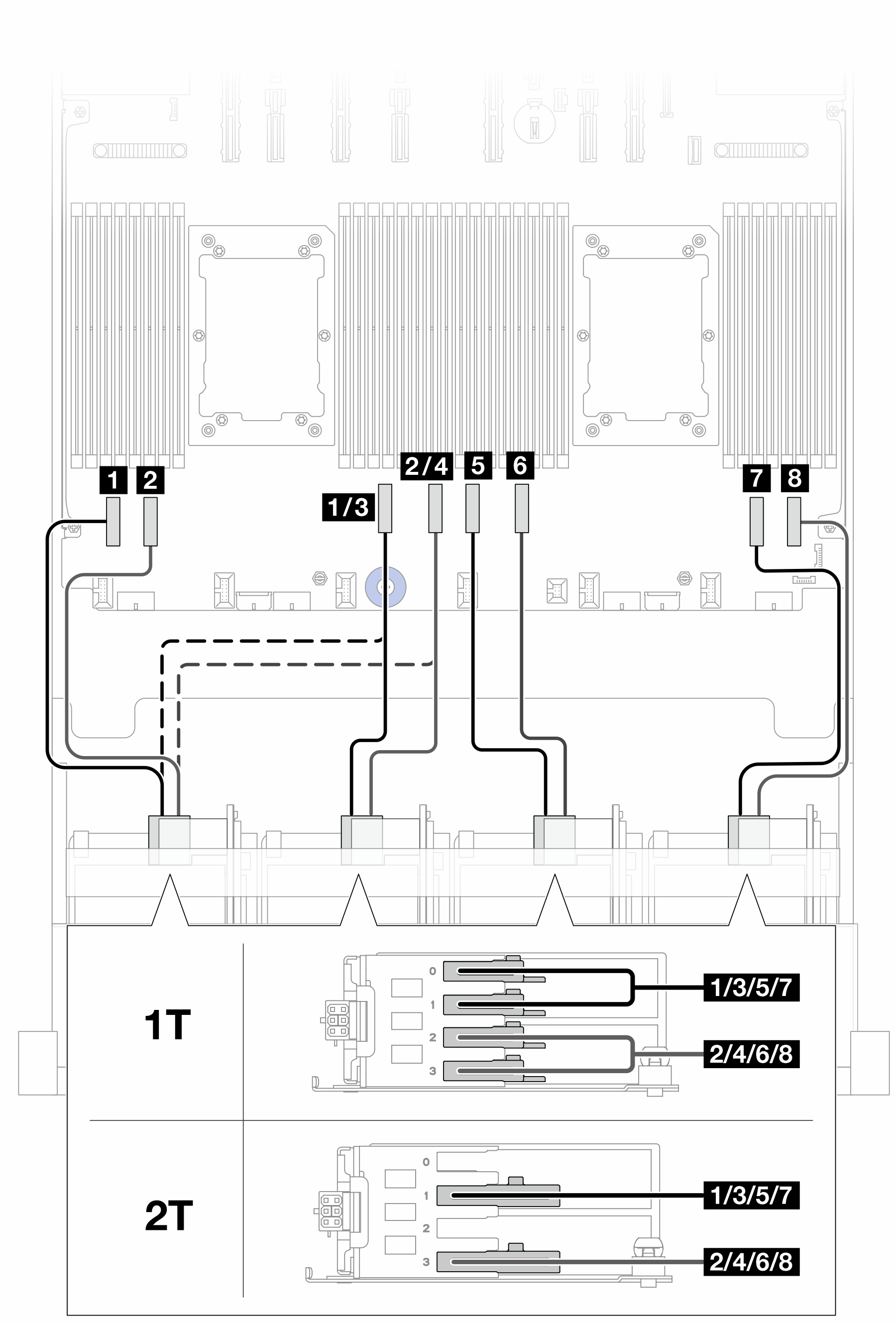

Abbildung 2. Signalkabelverbindungen für BP 1/3/5/7

VonZu (Prozessorplatine)Kabellänge
1
  • BP1: Position 0-1 (1T)

  • BP1: Position 1 (2T)

1
  • PCIe 8 (wenn BP3 installiert ist)

  • PCIe 6 (wenn BP3 nicht installiert ist)

300 mm
2
  • BP1: Position 2-3 (1T)

  • BP1: Position 3 (2T)

2
  • PCIe 7 (wenn BP3 installiert ist)

  • PCIe 5 (wenn BP3 nicht installiert ist)

300 mm
3
  • BP3: Position 0-1 (1T)

  • BP3: Position 1 (2T)

3 PCIe 6300 mm
4
  • BP3: Position 2-3 (1T)

  • BP3: Position 3 (2T)

4 PCIe 5300 mm
5
  • BP5: Position 0-1 (1T)

  • BP5: Position 1 (2T)

5 PCIe 4300 mm
6
  • BP5: Position 2-3 (1T)

  • BP5: Position 3 (2T)

6 PCIe 3300 mm
7
  • BP7: Position 0-1 (1T)

  • BP7: Position 1 (2T)

7 PCIe 2300 mm
8
  • BP7: Position 2-3 (1T)

  • BP7: Position 3 (2T)

8 PCIe 1300 mm

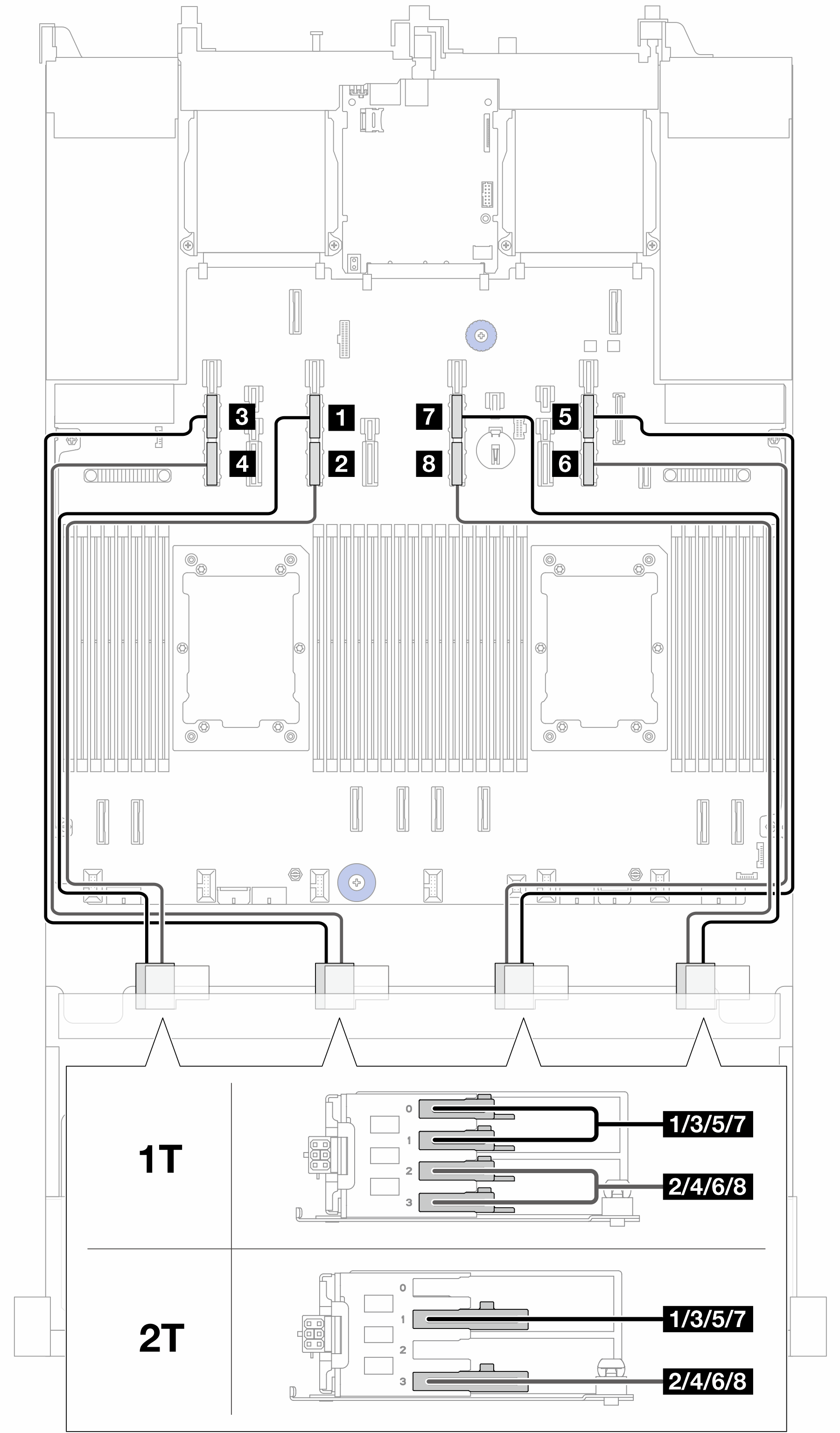

Abbildung 3. Signalkabelanschlüsse für BP 2/4/6/8

VonZu (Prozessorplatine)Kabellänge
1
  • BP2: Position 0-1 (1T)

  • BP2: Position 1 (2T)

1 PCIe 13A630 mm
2
  • BP2: Position 2-3 (1T)

  • BP2: Position 3 (2T)

2 PCIe 13B630 mm
3
  • BP4: Position 0-1 (1T)

  • BP4: Position 1 (2T)

3 PCIe 15A630 mm
4
  • BP4: Position 2-3 (1T)

  • BP4: Position 3 (2T)

4 PCIe 15B630 mm
5
  • BP6: Position 0-1 (1T)

  • BP6: Position 1 (2T)

5 PCIe 9A630 mm
6
  • BP6: Position 2-3 (1T)

  • BP6: Position 3 (2T)

6 PCIe 9B630 mm
7
  • BP8: Position 0-1 (1T)

  • BP8: Position 1 (2T)

7 PCIe 11A630 mm
8
  • BP8: Position 2-3 (1T)

  • BP8: Position 3 (2T)

8 PCIe 11B630 mm
