Vorne (8 x 3,5-Zoll-SAS/SATA + 4 x 3,5-Zoll-AnyBay) + hinten 4 x 2,5-Zoll-NVMe

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit vorne (8 x 3,5-Zoll-SAS/SATA + 4 x 3,5-Zoll-AnyBay) + hinten 4 x 2,5-Zoll-NVMe.

• Kabelführung der vorderen Rückwandplatine

• Kabelführung der hinteren Rückwandplatine

Kabelführung der vorderen Rückwandplatine​

Anmerkung

Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

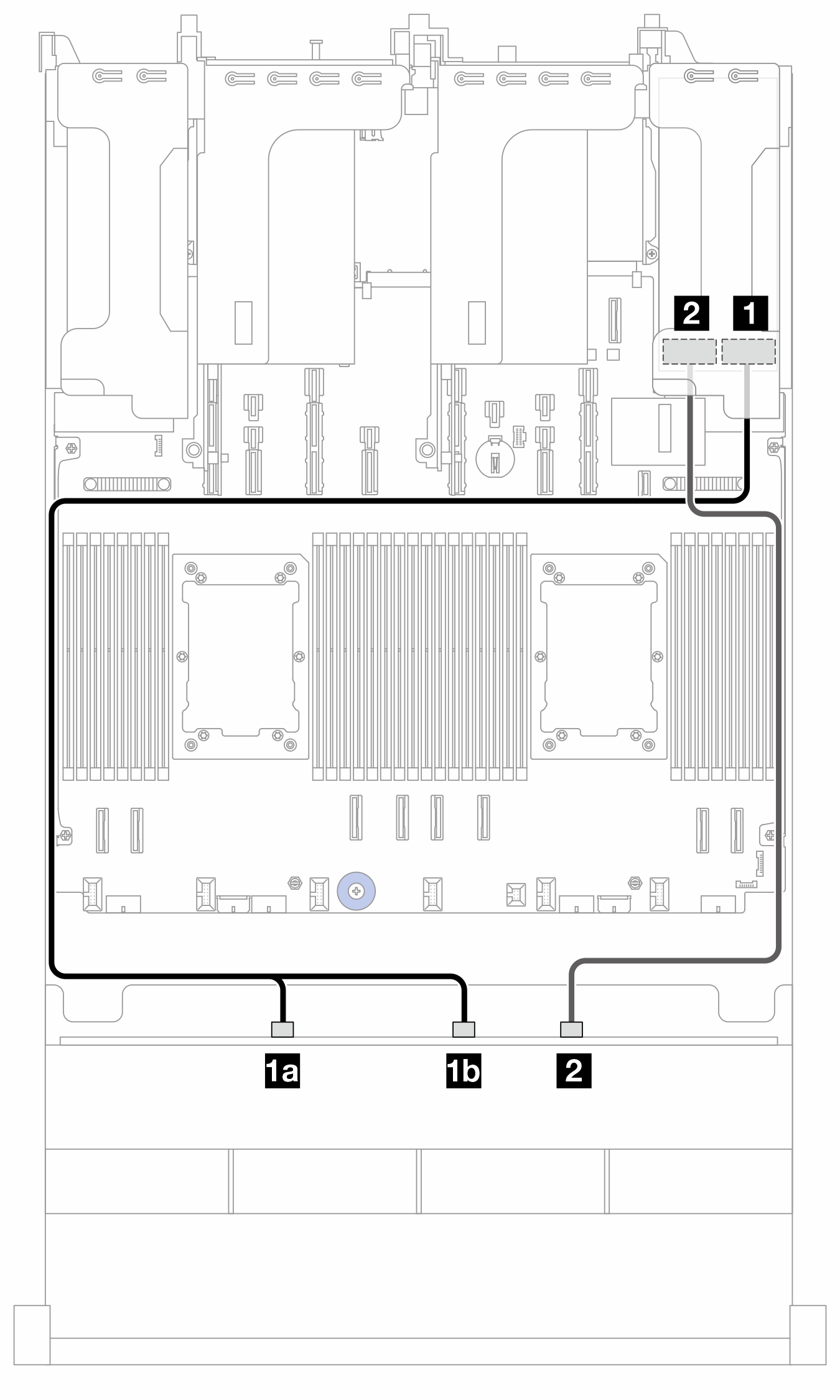

Abbildung 1. SAS/SATA-Kabelführung zum SFF 16i Adapter

Von (BP1)	Zu (16i Adapter)	Kabellänge
1a SAS 0	1 Gen 4: C0 Gen 3: C0C1	Gen 4: 900/1020 mm Gen 3: 820/1020 mm
1b SAS 1
2 SAS 2	2 Gen 4: C1 Gen. 3: C2	900 mm

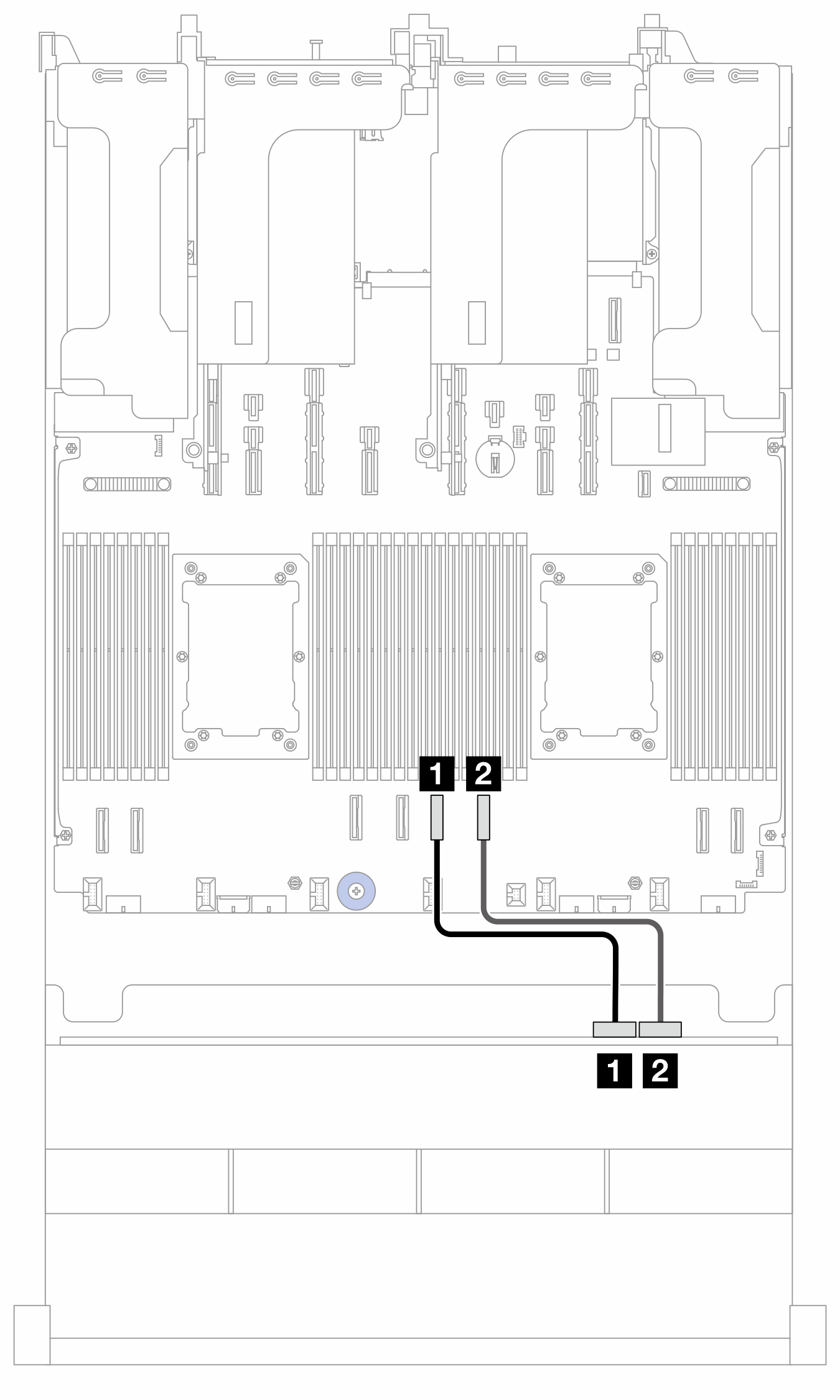

Abbildung 2. NVMe-Kabelführung

Von (BP1)	Zu (Prozessorplatine)	Kabellänge
1 NVMe 8–9	1 PCIe 4	250 mm
2 NVMe 10-11	2 PCIe 3	250 mm

Kabelführung der hinteren Rückwandplatine​

Abbildung 3. NVMe-Kabelführung

Von (BP9)	Zu (Prozessorplatine)	Kabellänge
1 NVMe 2‑3	1 PCIe 13B	280 mm
2 NVMe 0‑1	2 PCIe 13A	280 mm
