前面 (8 x 3.5 型 SAS/SATA + 4 x 3.5 型 AnyBay) + 背面 4 x 2.5 型 NVMe

このトピックでは、前面 (8 x 3.5 型 SAS/SATA + 4 x 3.5 型 AnyBay) + 背面 4 x 2.5 型 NVMe 構成のケーブル配線について説明します。

• 前面バックプレーンのケーブル配線

• 背面バックプレーンのケーブル配線

前面バックプレーンのケーブル配線​

注

アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

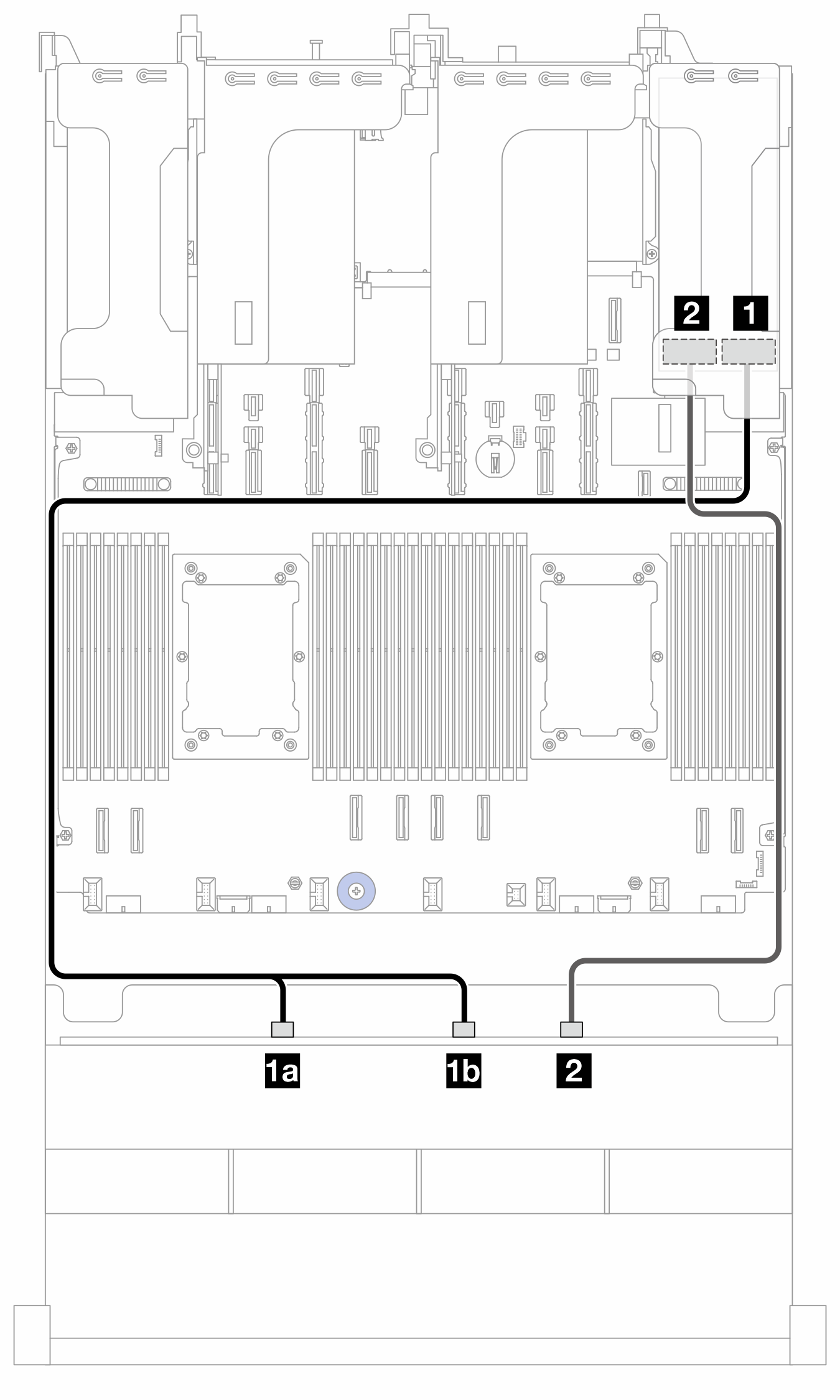

図 1. SFF 16i アダプターへの SAS/SATA ケーブル配線

始点 (BP1)	終点 (16i アダプター)	ケーブルの長さ
1a SAS 0	1 Gen 4: C0 Gen 3: C0C1	Gen 4: 900/1020 mm Gen 3: 820/1020 mm
1b SAS 1
2 SAS 2	2 Gen 4: C1 Gen 3: C2	900 mm

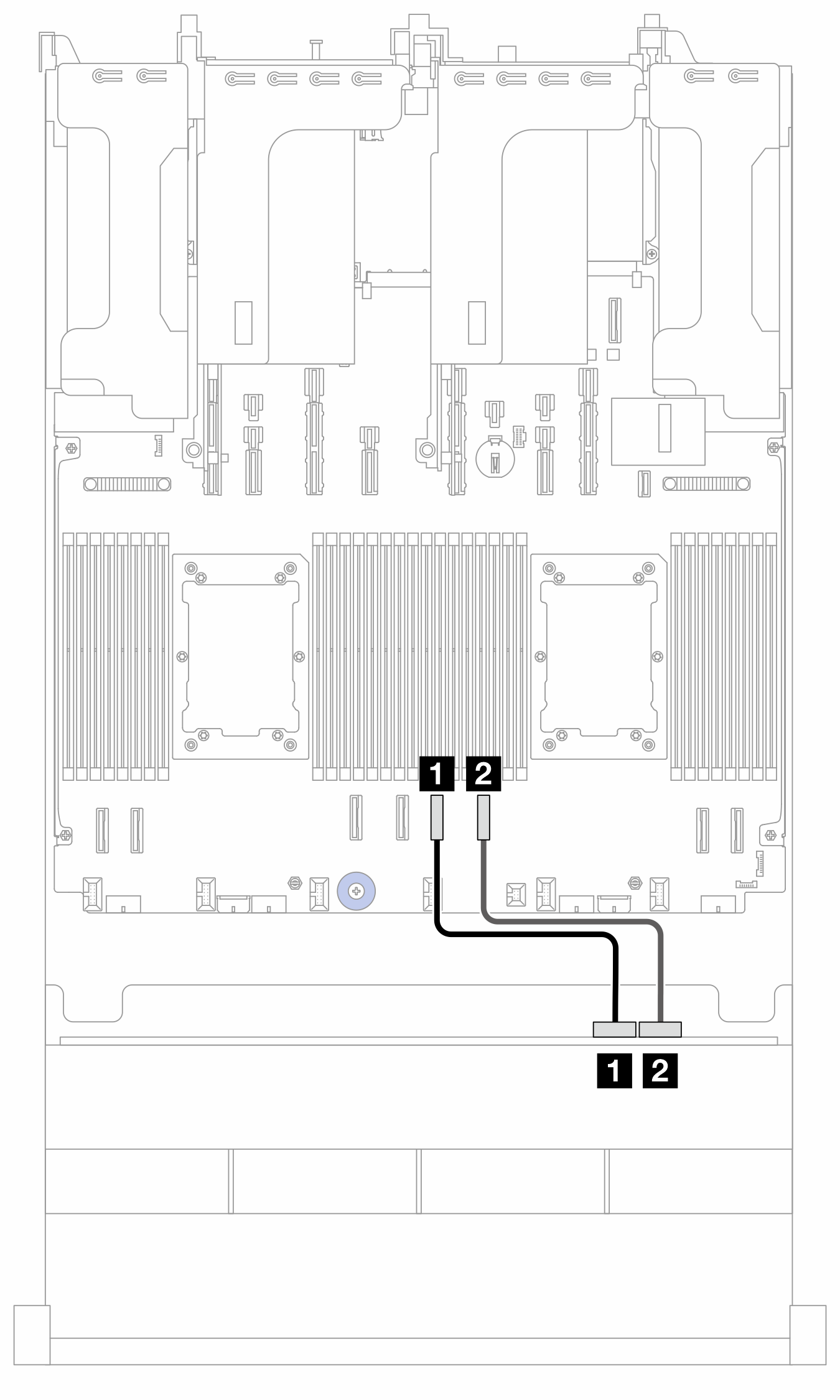

図 2. NVMe ケーブル配線

始点 (BP1)	終点 (プロセッサー・ボード)	ケーブルの長さ
1 NVMe 8-9	1 PCIe 4	250 mm
2 NVMe 10-11	2 PCIe 3	250 mm

背面バックプレーンのケーブル配線​

図 3. NVMe ケーブル配線

始点 (BP9)	終点 (プロセッサー・ボード)	ケーブルの長さ
1 NVMe 2 ～ 3	1 PCIe 13B	280 mm
2 NVMe 0 ～ 1	2 PCIe 13A	280 mm
