OCP モジュールのケーブル配線
このセクションでは、PCIe x16 接続の OCP モジュールのケーブル配線について説明します。

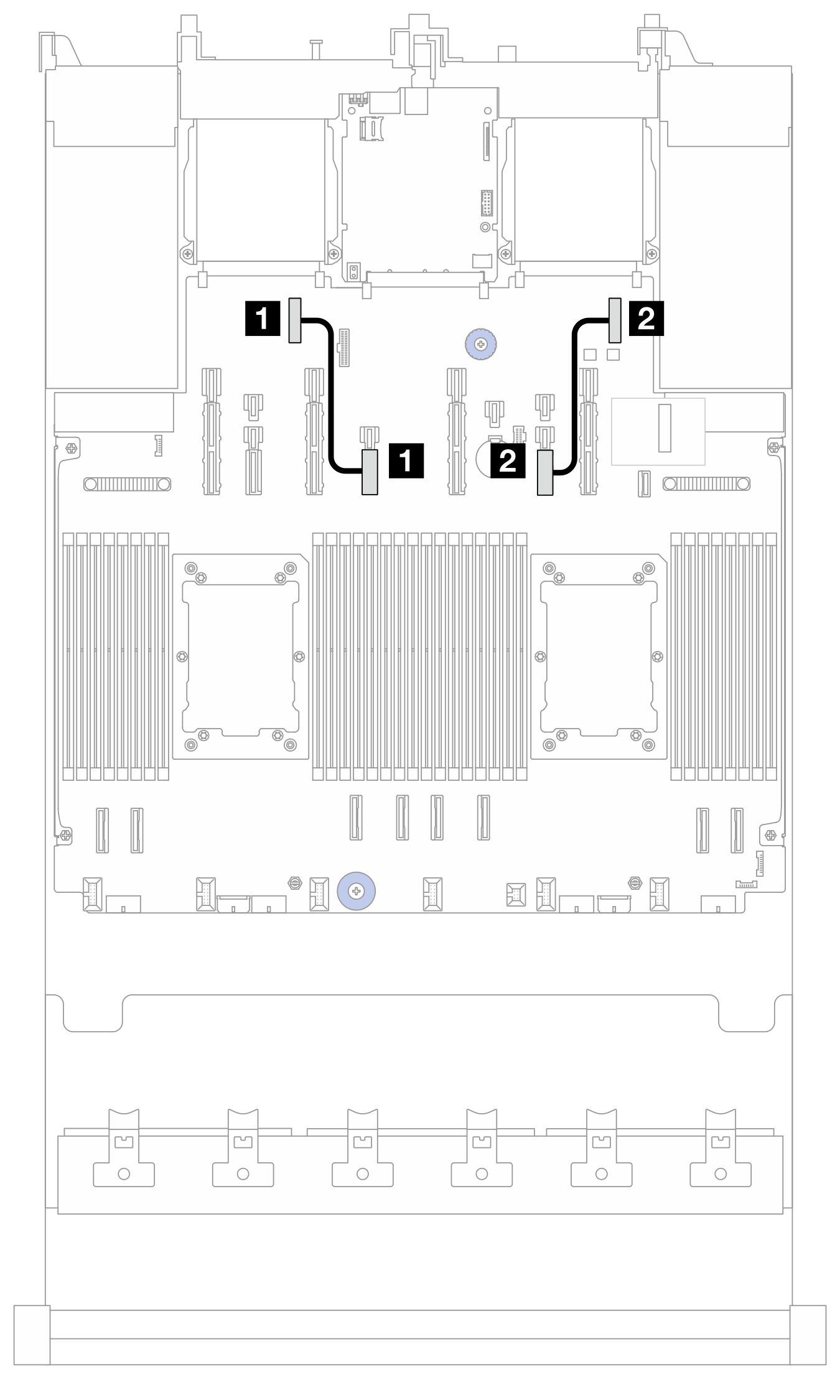

図 1. PCIe x16 接続の OCP モジュールのケーブル配線
| 始点 (プロセッサー・ボード) | 終点 (プロセッサー・ボード) | 長さ |
|---|---|---|
| 1 OCP 拡張コネクター 2 | 1 PCIe コネクター 12 | 160 mm |
| 2 OCP 拡張コネクター 1 | 2 PCIe コネクター 10 | 160 mm |
