前面 M.2 ブート・バックプレーンおよびコントローラー・ボードのケーブル配線
このセクションでは、前面 M.2 ブート・バックプレーンおよびコントローラ・ボードのケーブル配線について説明します。

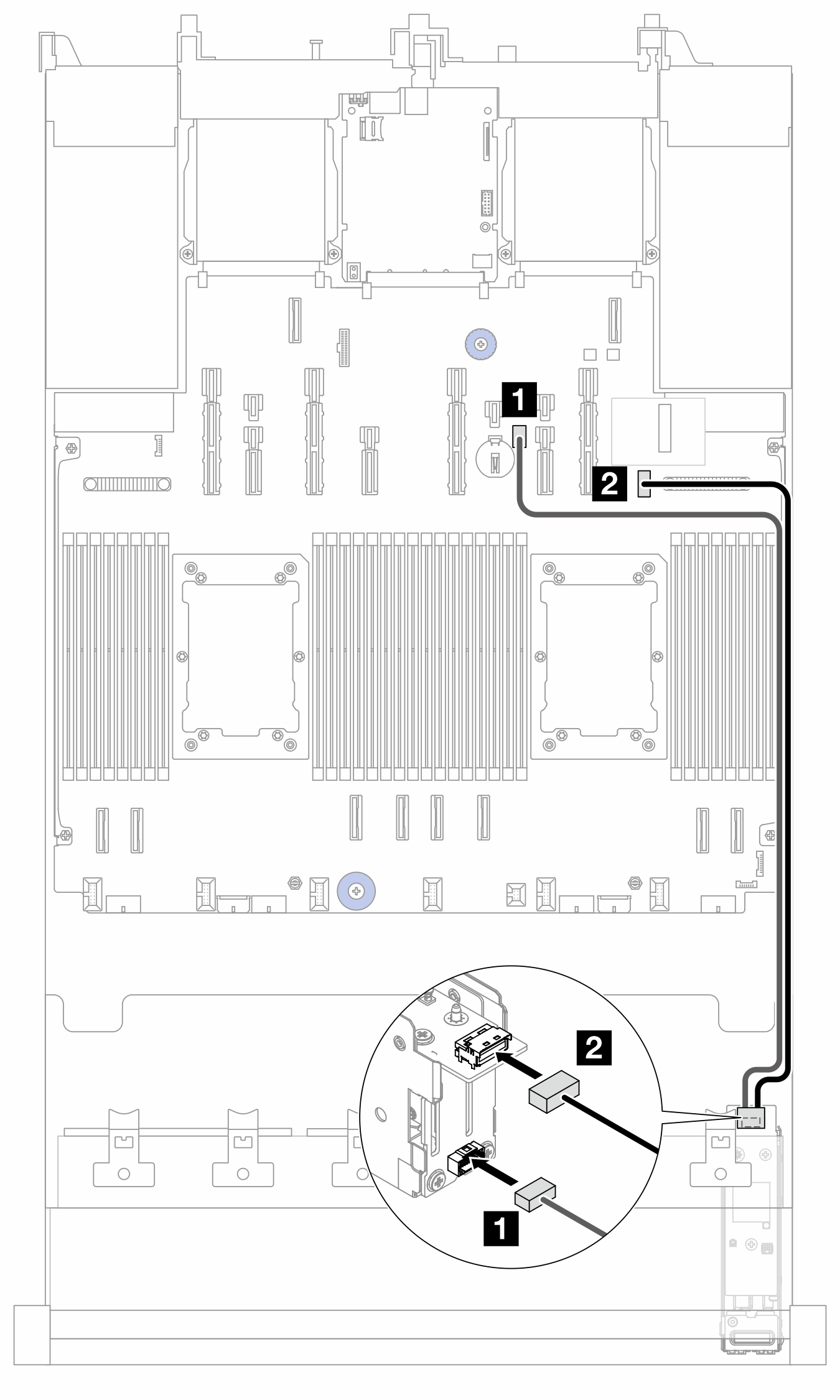

図 1. 前面 M.2 ブート・バックプレーンおよびコントローラー・ボードのケーブル配線
| 始点 | 終点 (プロセッサー・ボード) | 長さ |
|---|---|---|
| 1 M.2 ブート・バックプレーン | 1 M.2 電源コネクター | 700 mm |
| 2 M.2 コントローラー・ボード | 2 M.2 バックプレーン信号コネクター | 650 mm |
