正面 M.2 引导背板和控制器板线缆布放
本节介绍正面 M.2 引导背板和控制器板的线缆布放。

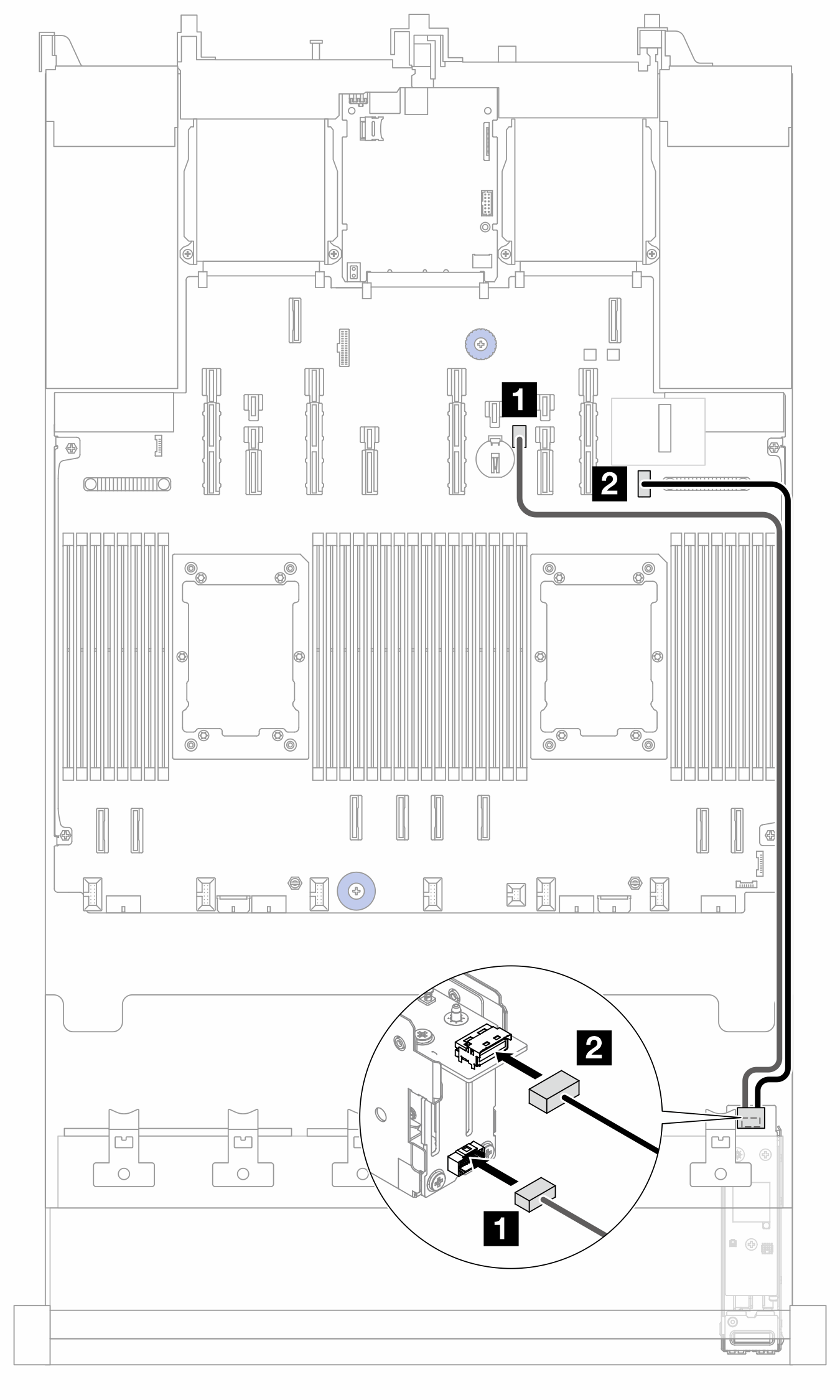

图 1. 正面 M.2 引导背板和控制器板的线缆布放
| 从 | 到（处理器板） | 长度 |
|---|---|---|
| 1 M.2 引导背板 | 1 M.2 电源接口 | 700 毫米 |
| 2 M.2 控制器板 | 2 M.2 背板信号接口 | 650 毫米 |
