左侧和右侧机架滑锁线缆布放
本节介绍带 USB/MiniDP 的左侧机架滑锁和带正面操作员面板的右侧机架滑锁的线缆布放。

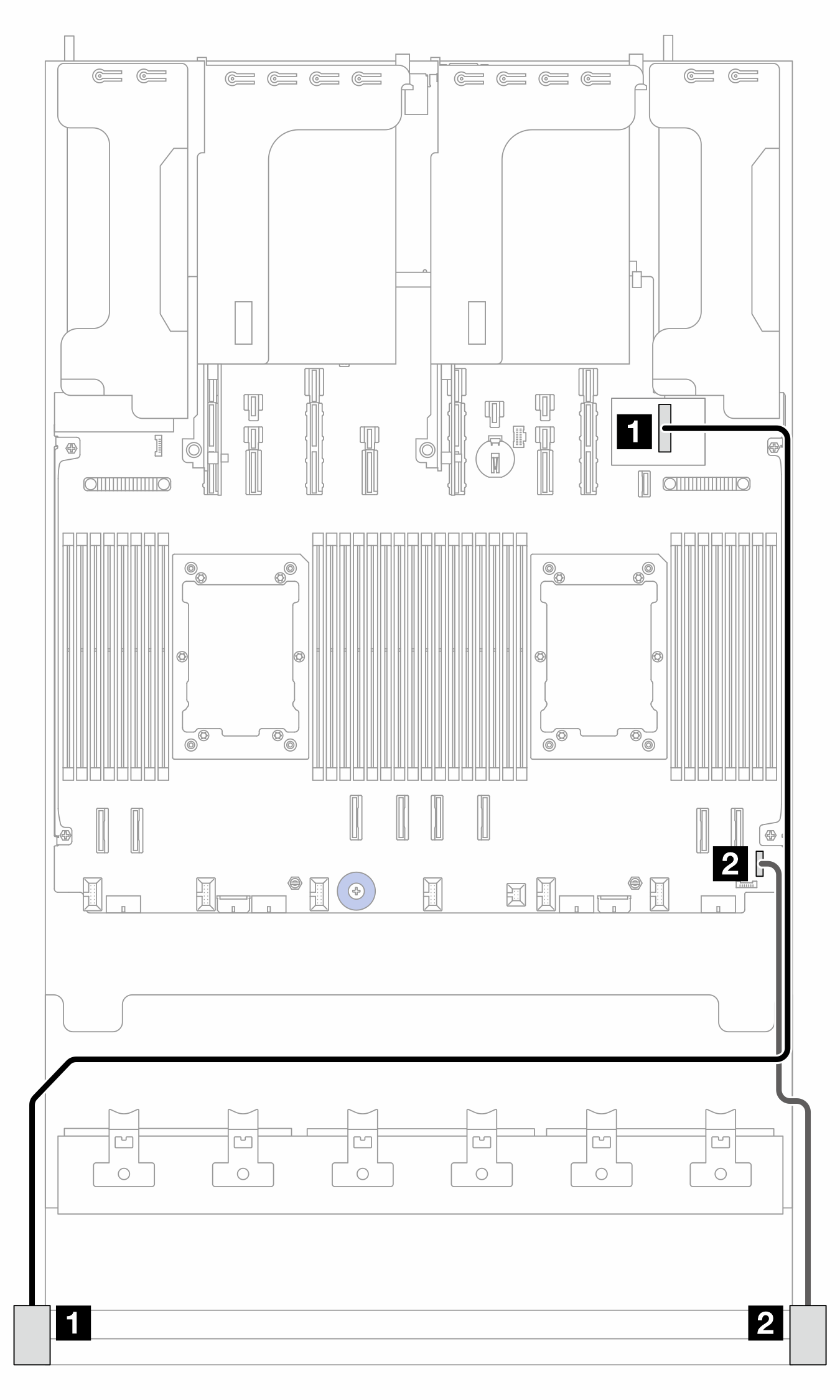

图 1. 左侧和右侧机架滑锁的线缆布放
| 从 | 到 | 长度 |
|---|---|---|
| 1 带 USB/MiniDP 的左侧机架滑锁 | 1 USB I/O 板 | 1100 毫米 |
| 2 右侧机架滑锁 | 2 处理器板上的正面 I/O 接口 | 550 毫米 |
