左右機架閂鎖纜線佈線
本節提供配備 USB/MiniDP 的左側機架閂鎖和配備前方操作面板的右側機架閂鎖的纜線佈線資訊。

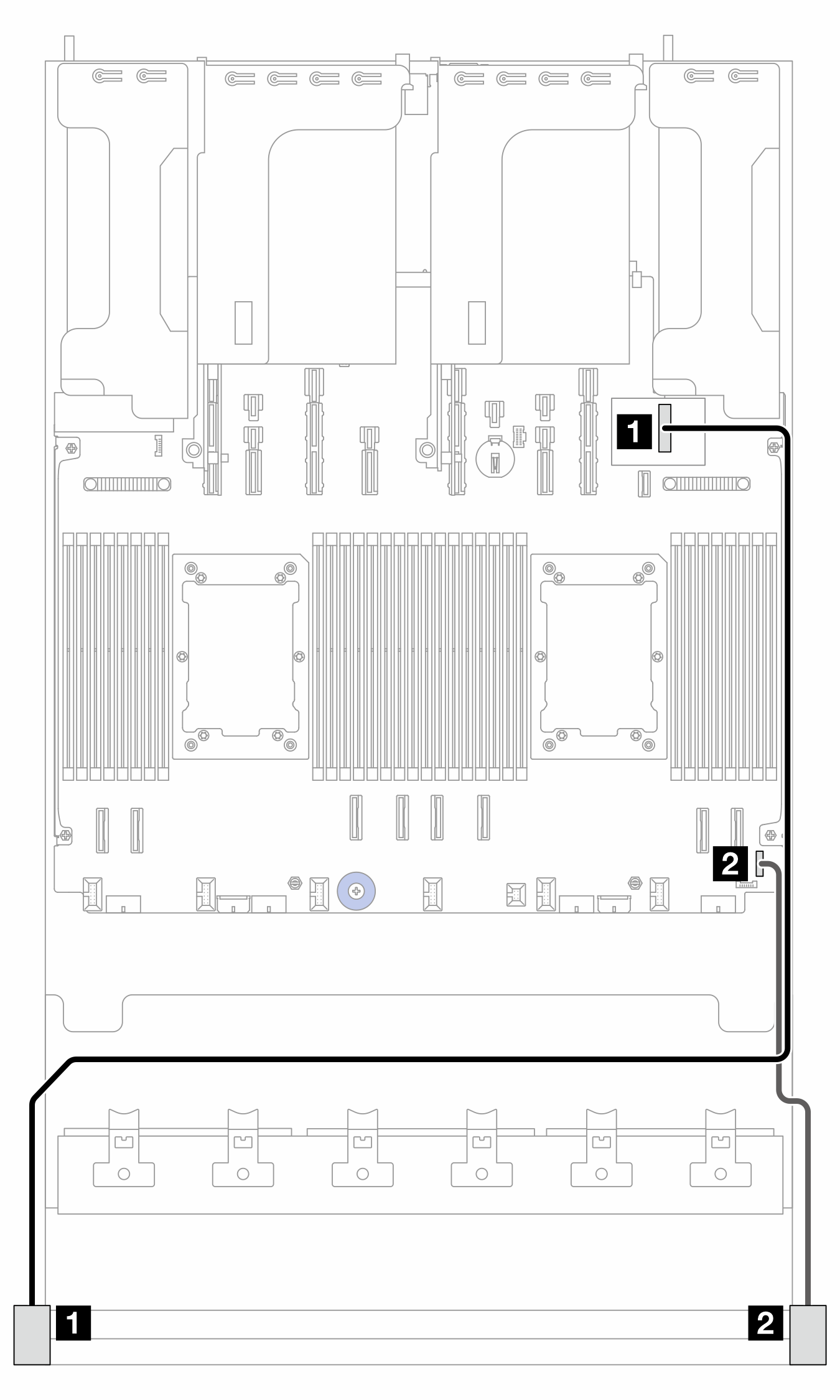

圖 1. 左右機架閂鎖的纜線佈線資訊
| 從 | 到 | 長度 |
|---|---|---|
| 1 配備 USB/MiniDP 的左側機架閂鎖 | 1 USB I/O 板 | 1100 公釐 |
| 2 右側機架閂鎖 | 2 處理器板上的前方 I/O 接頭 | 550 公釐 |
提供意見回饋
本節提供配備 USB/MiniDP 的左側機架閂鎖和配備前方操作面板的右側機架閂鎖的纜線佈線資訊。
| 從 | 到 | 長度 |
|---|---|---|
| 1 配備 USB/MiniDP 的左側機架閂鎖 | 1 USB I/O 板 | 1100 公釐 |
| 2 右側機架閂鎖 | 2 處理器板上的前方 I/O 接頭 | 550 公釐 |
