Kabelführung für die linke und rechte Rack-Verriegelung
Dieser Abschnitt enthält Informationen zur Kabelführung für die linke Rack-Verriegelung mit USB/MiniDP und die rechte Rack-Verriegelung (mit vorderer Bedienerkonsole).

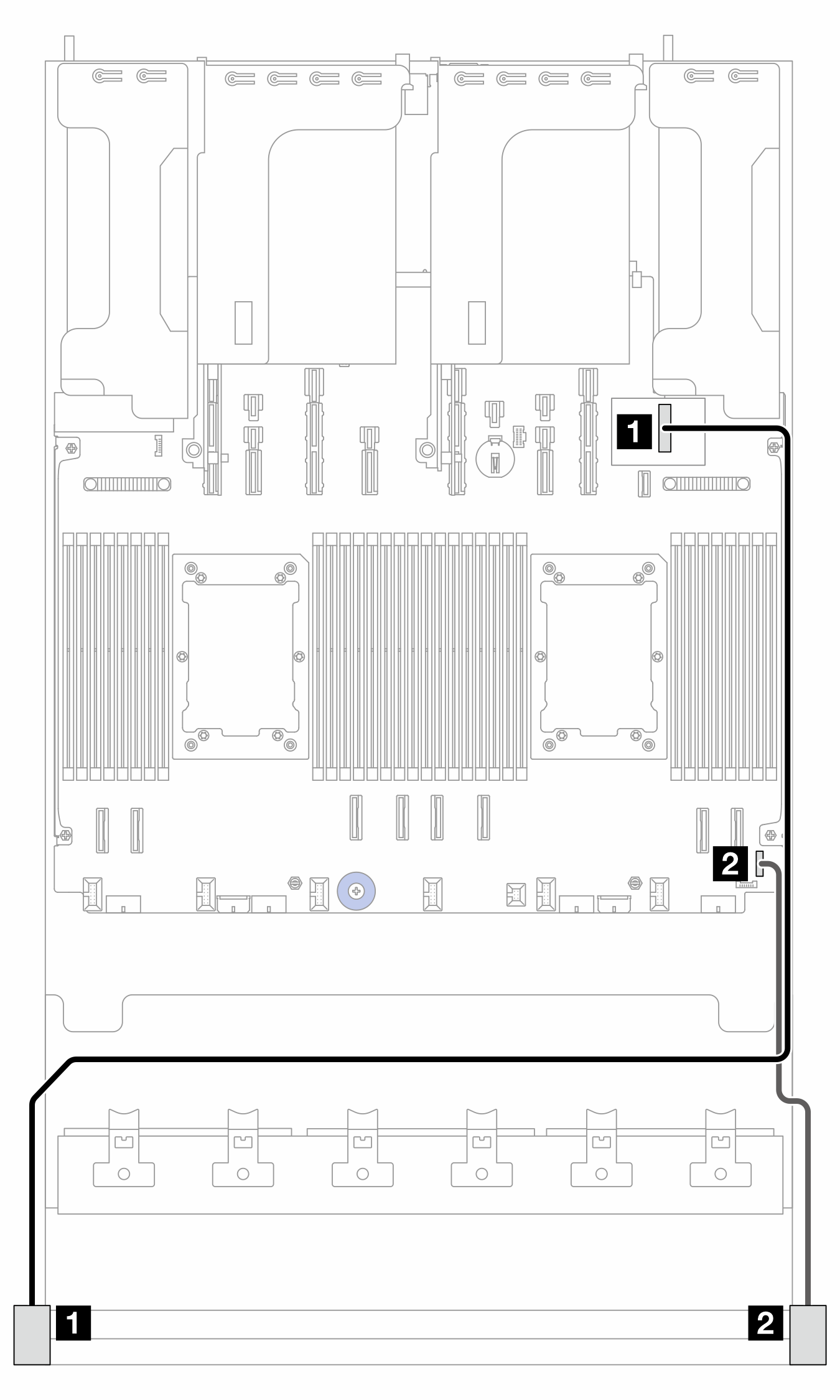

Abbildung 1. Kabelführung für linke und rechte Rack-Verriegelungen
| Von | Zu | Länge |
|---|---|---|
| 1 Linke Rack-Verriegelung mit USB/MiniDP | 1 USB-E/A-Platine | 1.100 mm |
| 2 Rack-Verriegelung rechts | 2 E/A-Anschluss an der Vorderseite auf der Prozessorplatine | 550 mm |
