การเดินสายสลักแร็คซ้ายและขวา
ส่วนนี้แสดงข้อมูลการเดินสายสำหรับสลักแร็คด้านซ้ายพร้อม USB/MiniDP และสลักแร็คด้านขวา (พร้อมแผงตัวดำเนินการด้านหน้า)

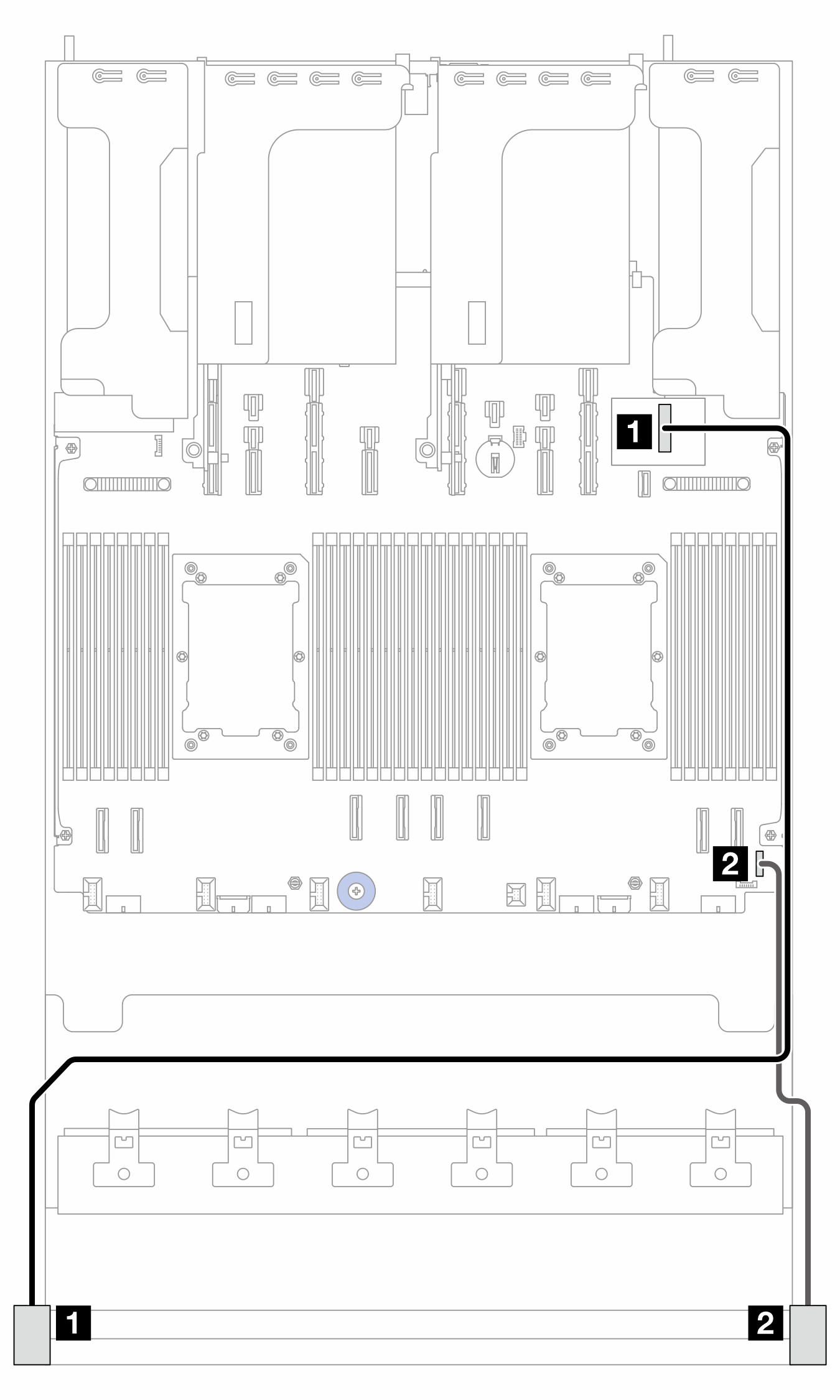

รูปที่ 1. การเดินสายสำหรับสลักแร็คซ้ายและขวา


จาก | ไปยัง | ความยาว |
---|---|---|
1 สลักแร็คด้านซ้ายพร้อม USB/MiniDP | 1 แผง I/O USB | 1,100 มม. |
2 สลักแร็คด้านขวา | 2 ขั้วต่อ I/O ด้านหน้าบนแผงโปรเซสเซอร์ | 550 มม. |
