การเดินสายแบ็คเพลนบูต M.2 ด้านหน้าและแผงตัวควบคุม

ส่วนนี้แสดงข้อมูลการเดินสายสำหรับแบ็คเพลนบูต M.2 ด้านหน้าและแผงตัวควบคุม

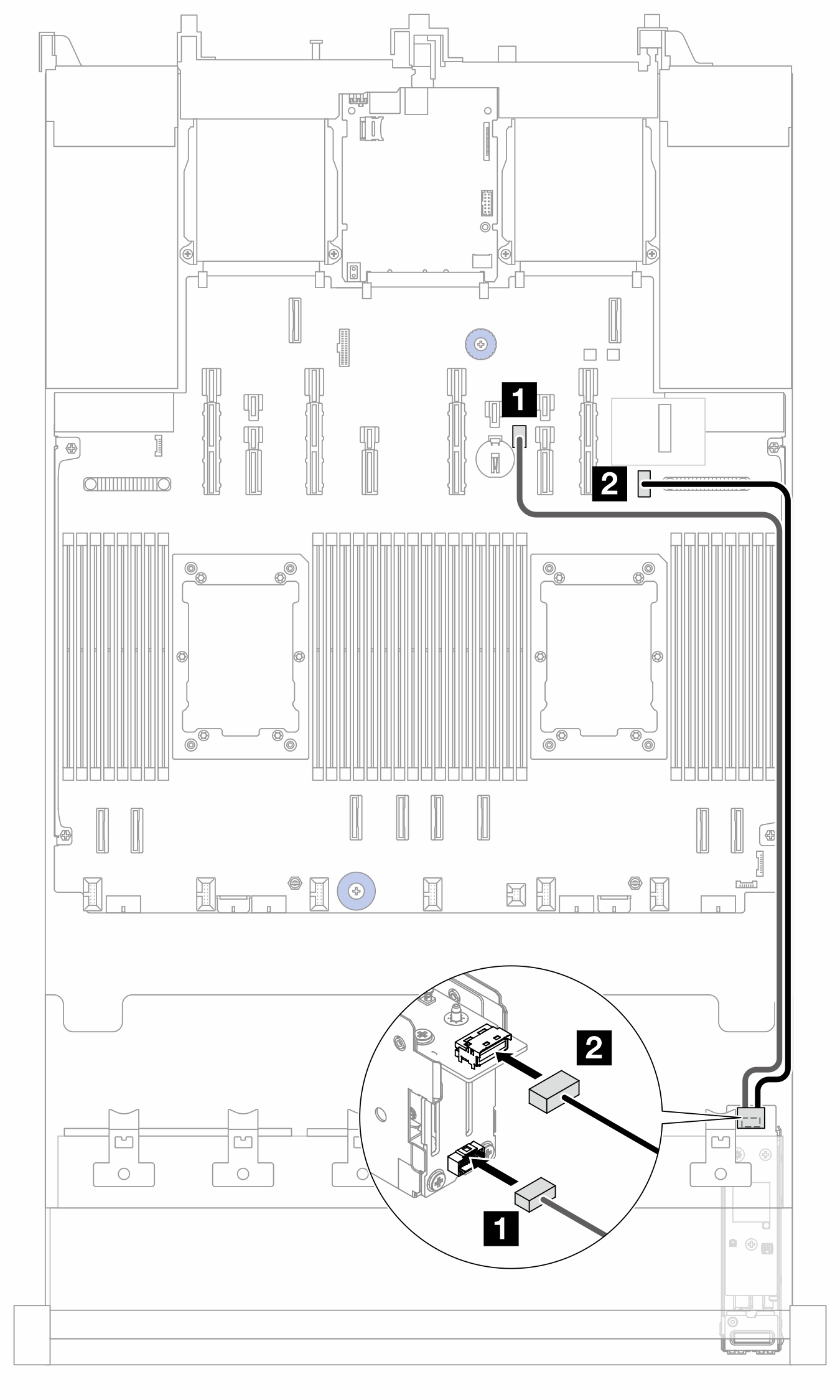

รูปที่ 1. การเดินสายสำหรับแบ็คเพลนบูต M.2 ด้านหน้าและแผงตัวควบคุม

จากไปยัง (แผงโปรเซสเซอร์)ความยาว
1 แบ็คเพลนบูต M.21 ขั้วต่อไฟฟ้า M.2700 มม.
2 แผงตัวควบคุม M.22 ขั้วต่อสัญญาณแบ็คเพลน M.2650 มม.
