การเดินสายแบ็คเพลน M.2 ด้านหลัง

ส่วนนี้แสดงข้อมูลการเดินสายสำหรับแบ็คเพลน M.2 ด้านหลัง

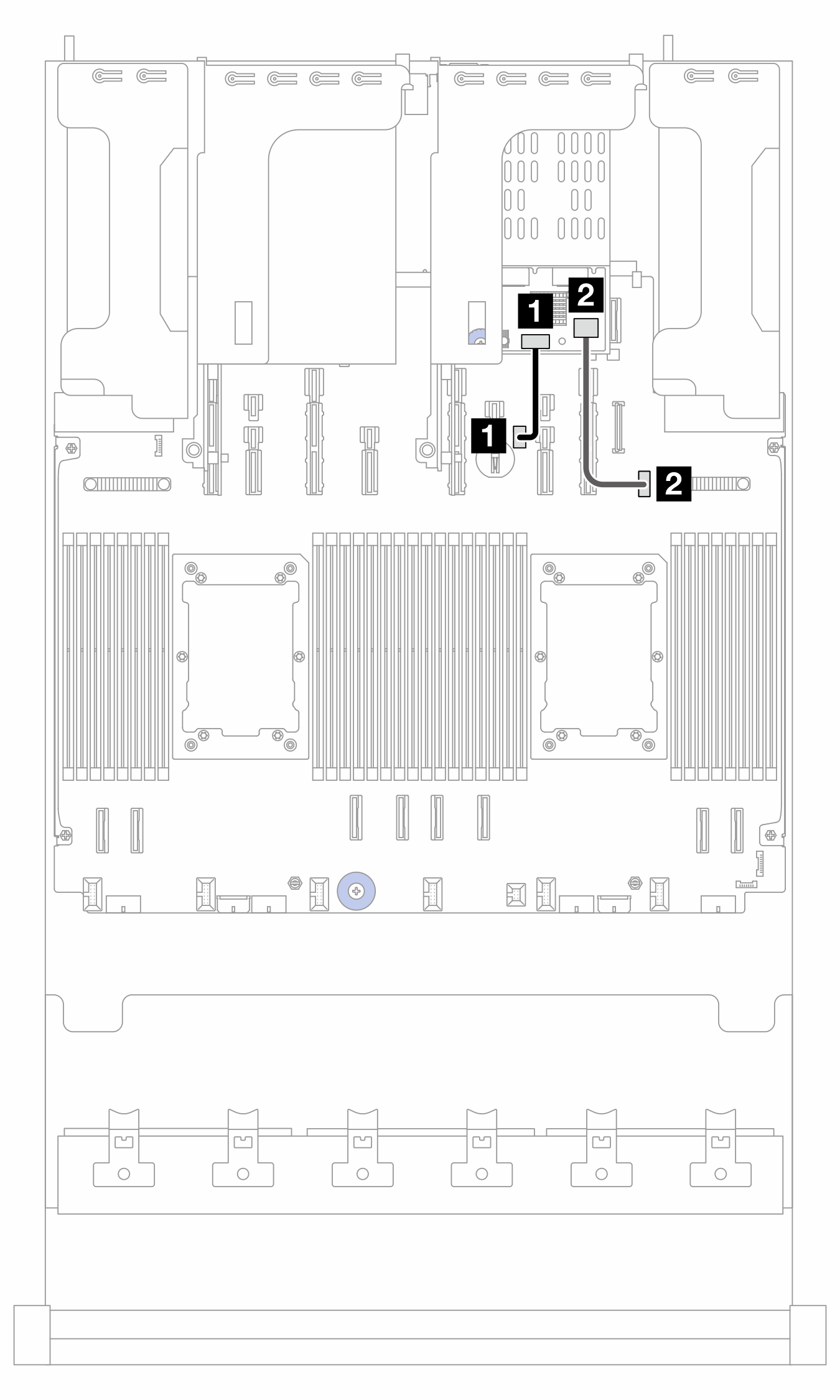

รูปที่ 1. การเดินสายสำหรับแบ็คเพลน M.2 ด้านหลัง

จาก (แบ็คเพลน M.2 ด้านหลัง)ไปยัง (แผงโปรเซสเซอร์)ความยาว
1 ขั้วต่อไฟฟ้า1 ขั้วต่อไฟฟ้า M.2320 มม.
2 ขั้วต่อสัญญาณ2 ขั้วต่อสัญญาณแบ็คเพลน M.2310 มม.
