背面 M.2 バックプレーンのケーブル配線
このセクションでは、背面 M.2 バックプレーンのケーブル配線について説明します。

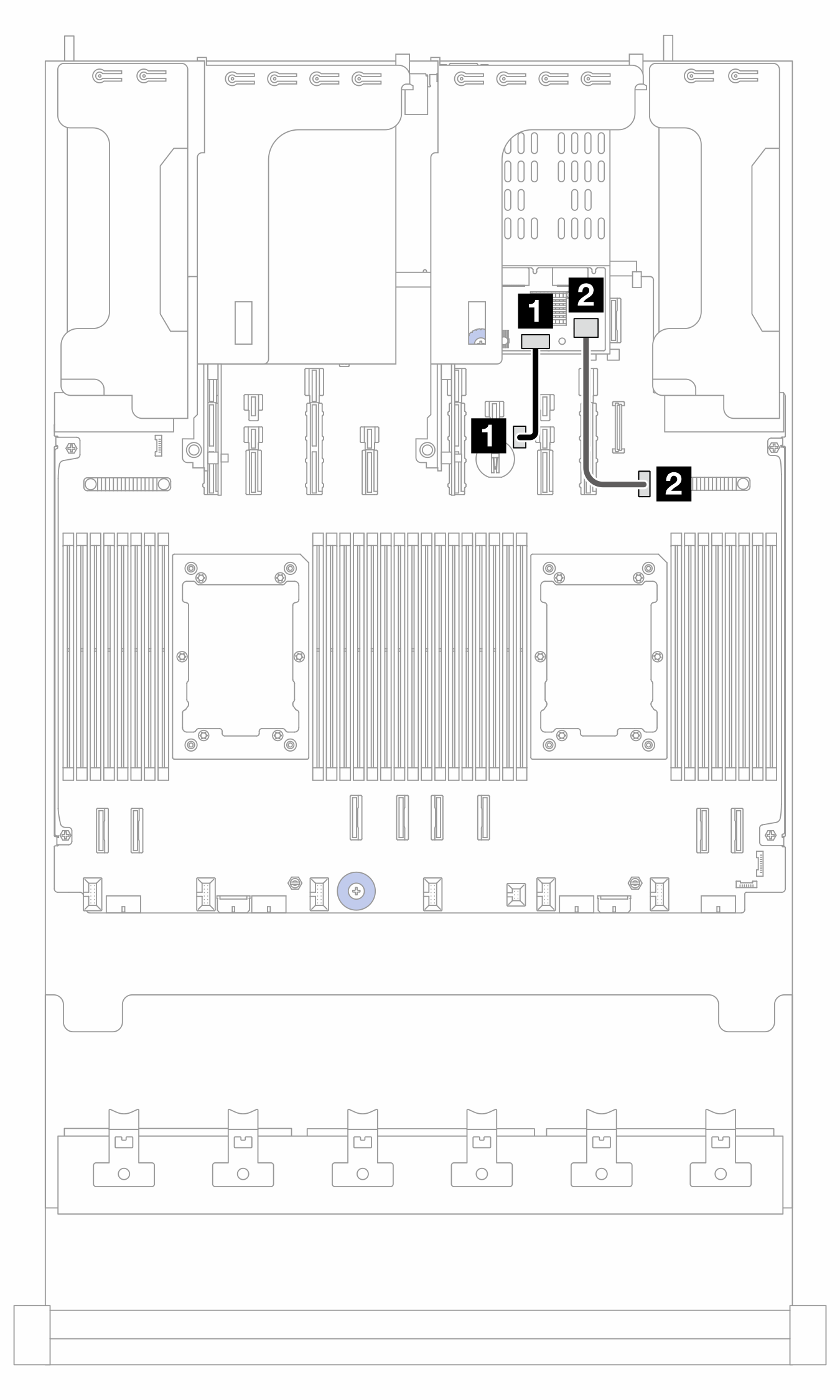

図 1. 背面 M.2 バックプレーンのケーブル配線
| 始点 (背面 M.2 バックプレーン) | 終点 (プロセッサー・ボード) | 長さ |
|---|---|---|
| 1 電源コネクター | 1 M.2 電源コネクター | 320 mm |
| 2 信号コネクター | 2 M.2 バックプレーン信号コネクター | 310 mm |
