GPU アダプターのケーブル配線
このセクションでは、GPU アダプターのケーブル配線について説明します。
注
GPU 電源ケーブルは、GPU 電源が 75 W 以上の場合にのみ必要です。
GPU アダプターの位置は図に示されているものと異なる場合がありますが、ケーブル配線は同様です。
ライザー・カードのケーブル配線については、ライザー・カードのケーブル配線を参照してください。

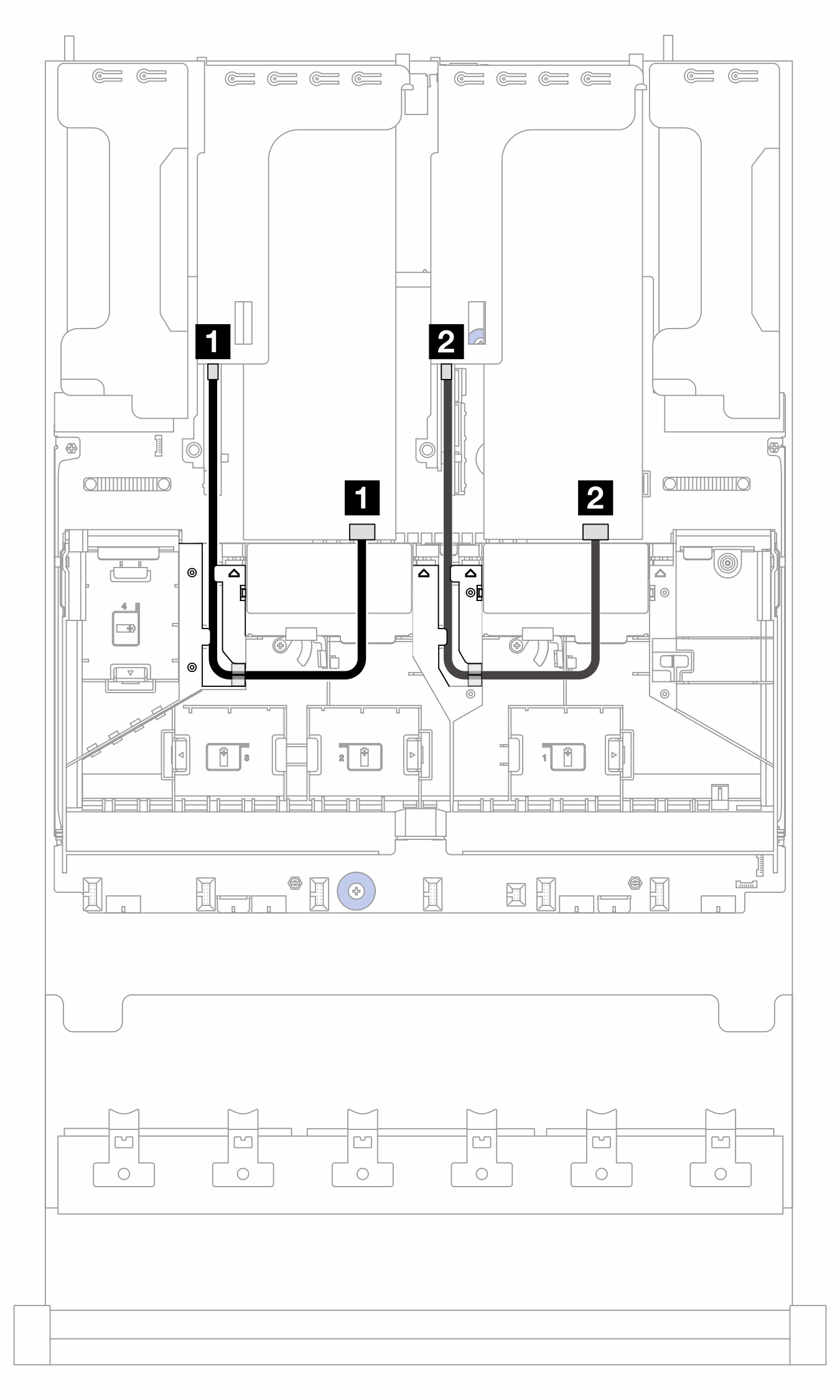

図 1. GPU アダプターのケーブル配線


始点 (GPU アダプター) | 終点 (ライザー・カード) | 長さ |
---|---|---|
1 電源コネクター | 1 電源コネクター | 320 mm |
2 電源コネクター | 2 電源コネクター | 320 mm |
