Cheminement des câbles pour les adaptateurs GPU
Cette section fournit des informations sur le cheminement des câbles des adaptateurs GPU.
Remarque
Le câble d’alimentation GPU n’est nécessaire que lorsque la puissance du GPU est supérieure ou égale à 75 W.
L’emplacement de l’adaptateur GPU peut différer de celui affiché sur l’illustration, mais le cheminement des câbles est similaire.
Pour le cheminement des câbles de la carte mezzanine, voir Cheminement des câbles de la carte mezzanine.

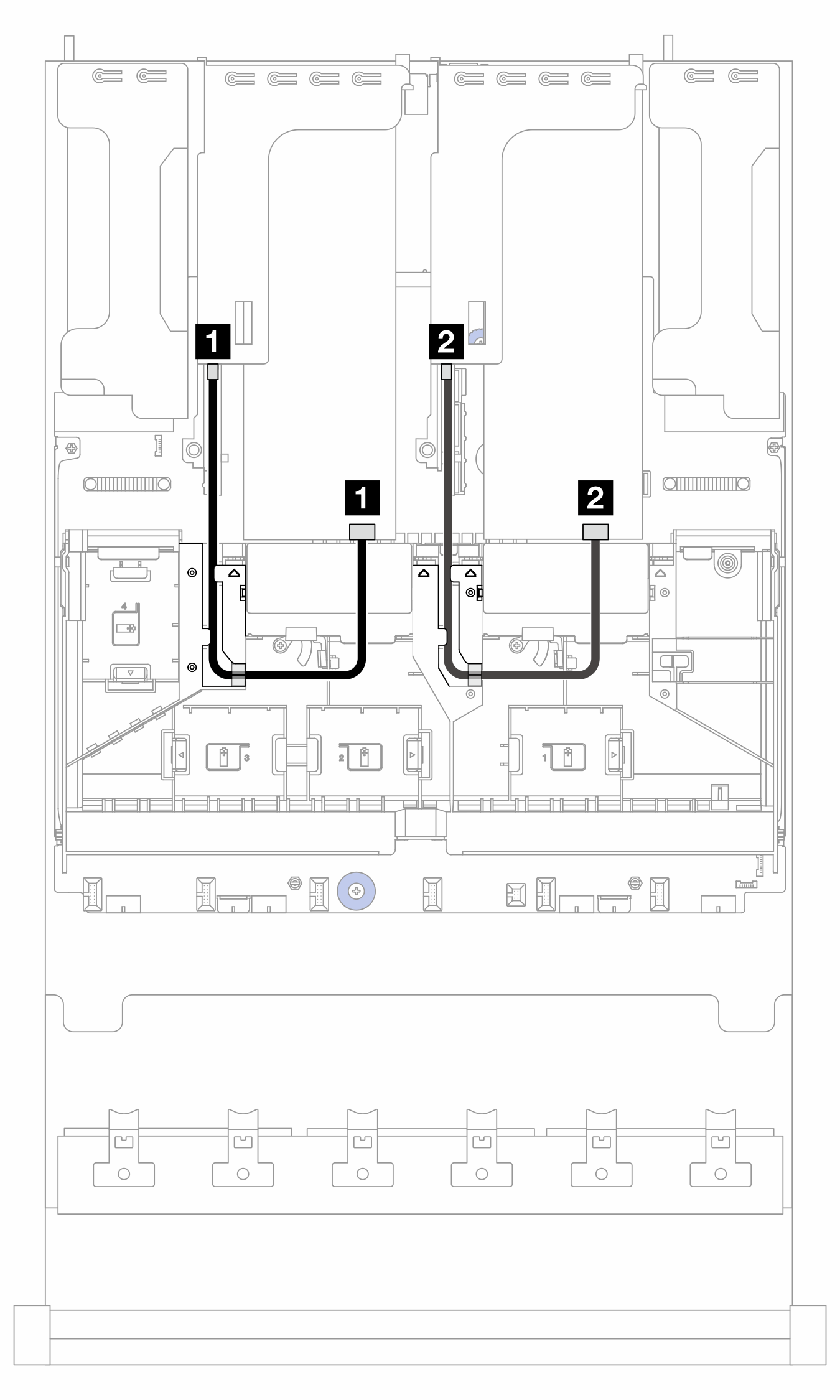

Figure 1. Cheminement des câbles pour les adaptateurs GPU
| De (adaptateur GPU) | À (carte mezzanine) | Longueur |
|---|---|---|
| 1 Connecteur d’alimentation | 1 Connecteur d’alimentation | 320 mm |
| 2 Connecteur d’alimentation | 2 Connecteur d’alimentation | 320 mm |
