Châssis E3.S sans Compute Complex Neptune Core Module

Cette section vous présente des informations relatives à la connexion des câbles de fond de panier pour les modèles de serveur dotés de baies E3.S et sans Compute Complex Neptune Core Module.

Figure 1. Numérotation des fonds de panier E3.S

Configurations E3.S prises en charge​

Le tableau ci-après répertorie les configurations E3.S prises en charge par les serveurs sans Compute Complex Neptune Core Module.
Remarque

  • Dans le tableau ci-dessous, « 1T » désigne une unité E3.S remplaçable à chaud, et « 2T » désigne une mémoire CXL non remplaçable à chaud (CMM).

  • Lors de la mise à niveau des unités E3.S ou des modules CMM, assurez-vous de suivre la séquence d'installation indiquée dans le tableau ci-dessous.

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 Processeur 1


2 x 2T




4 x 1T



4 x 1T




2 x 2T



2 x 2T




4 x 1T



2 x 2T




2 x 2T

2 x 2T

2 x 2T




4 x 1T

4 x 1T

4 x 1T

4 x 1T



4 x 1T

2 x 2T

4 x 1T

2 x 2T



4 x 1T

2 x 2T

2 x 2T

2 x 2T

Processeur 2Processeur 1

4 x 1T



4 x 1T



2 x 2T



2 x 2T



4 x 1T



4 x 1T



4 x 1T



4 x 1T



2 x 2T



2 x 2T



2 x 2T



2 x 2T



4 x 1T



2 x 2T



4 x 1T



2 x 2T



4 x 1T

4 x 1T

4 x 1T



4 x 1T

4 x 1T

4 x 1T



2 x 2T

2 x 2T

2 x 2T



2 x 2T

2 x 2T

2 x 2T



4 x 1T

2 x 2T

2 x 2T



4 x 1T

2 x 2T

2 x 2T



4 x 1T

2 x 2T

4 x 1T



4 x 1T

2 x 2T

4 x 1T



4 x 1T

4 x 1T

4 x 1T

4 x 1T

4 x 1T

4 x 1T

4 x 1T

4 x 1T

4 x 1T

2 x 2T

2 x 2T

2 x 2T

4 x 1T

2 x 2T

2 x 2T

2 x 2T

4 x 1T

2 x 2T

4 x 1T

2 x 2T

4 x 1T

2 x 2T

4 x 1T

2 x 2T

4 x 1T

4 x 1T

4 x 1T

2 x 2T

4 x 1T

4 x 1T

4 x 1T

2 x 2T

Connexions des cordons d’alimentation​

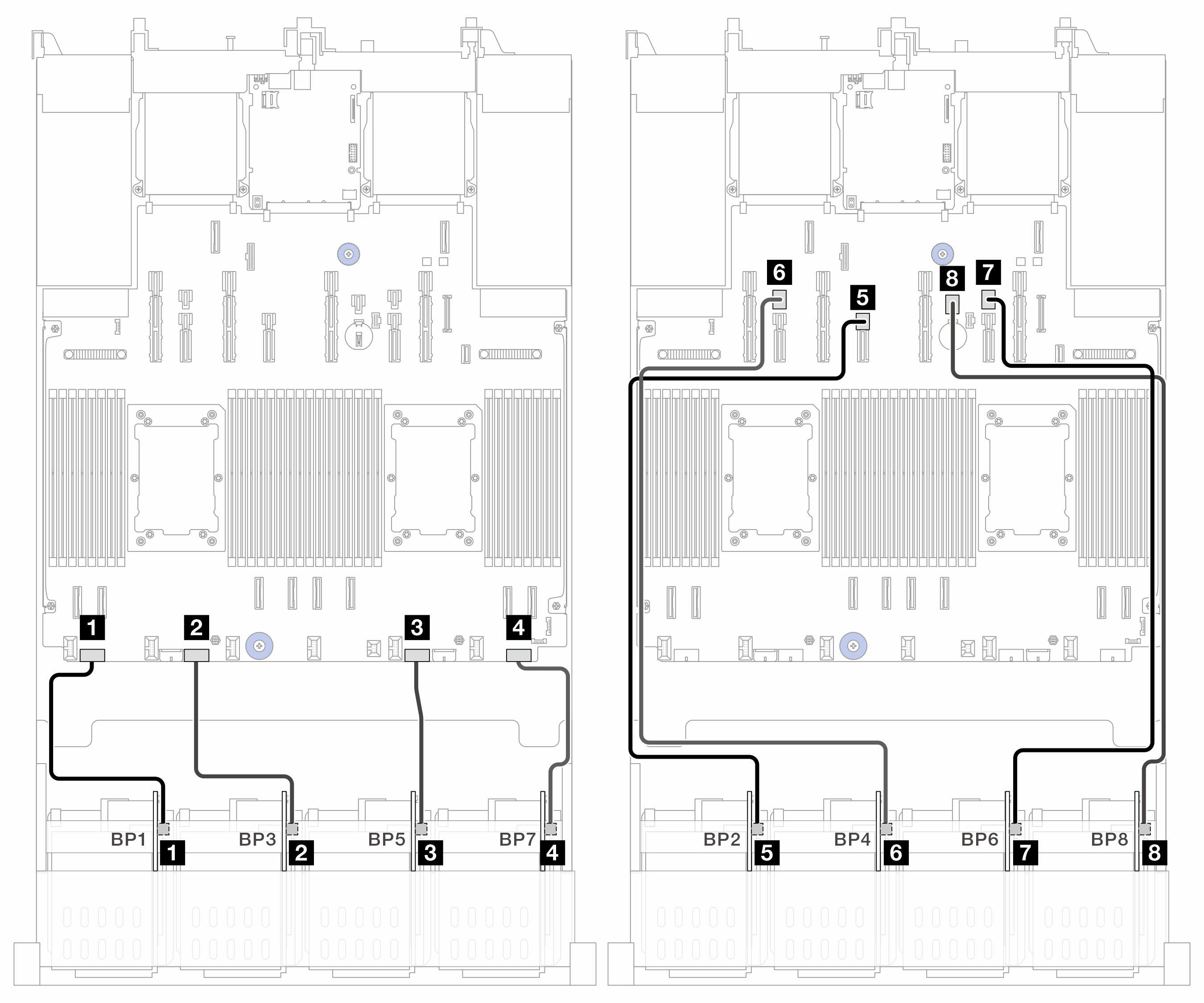

Figure 2. Connexions des cordons d’alimentation

À partir deVers (carte du processeur)Longueur de câble
1 BP1 : Alimentation1 Alimentation 1250 mm
2 BP3 : Alimentation2 Alimentation 2250 mm
3 BP5 : Alimentation3 Alimentation 3250 mm
4 BP7 : Alimentation4 Alimentation 4250 mm
5 BP2 : Alimentation5 Alimentation 12700 mm
6 BP4 : Alimentation6 Alimentation 23700 mm
7 BP6 : Alimentation7 Alimentation 20700 mm
8 BP8 : Alimentation8 Alimentation 21700 mm

Connections des câbles de signal/cordons d’interface​

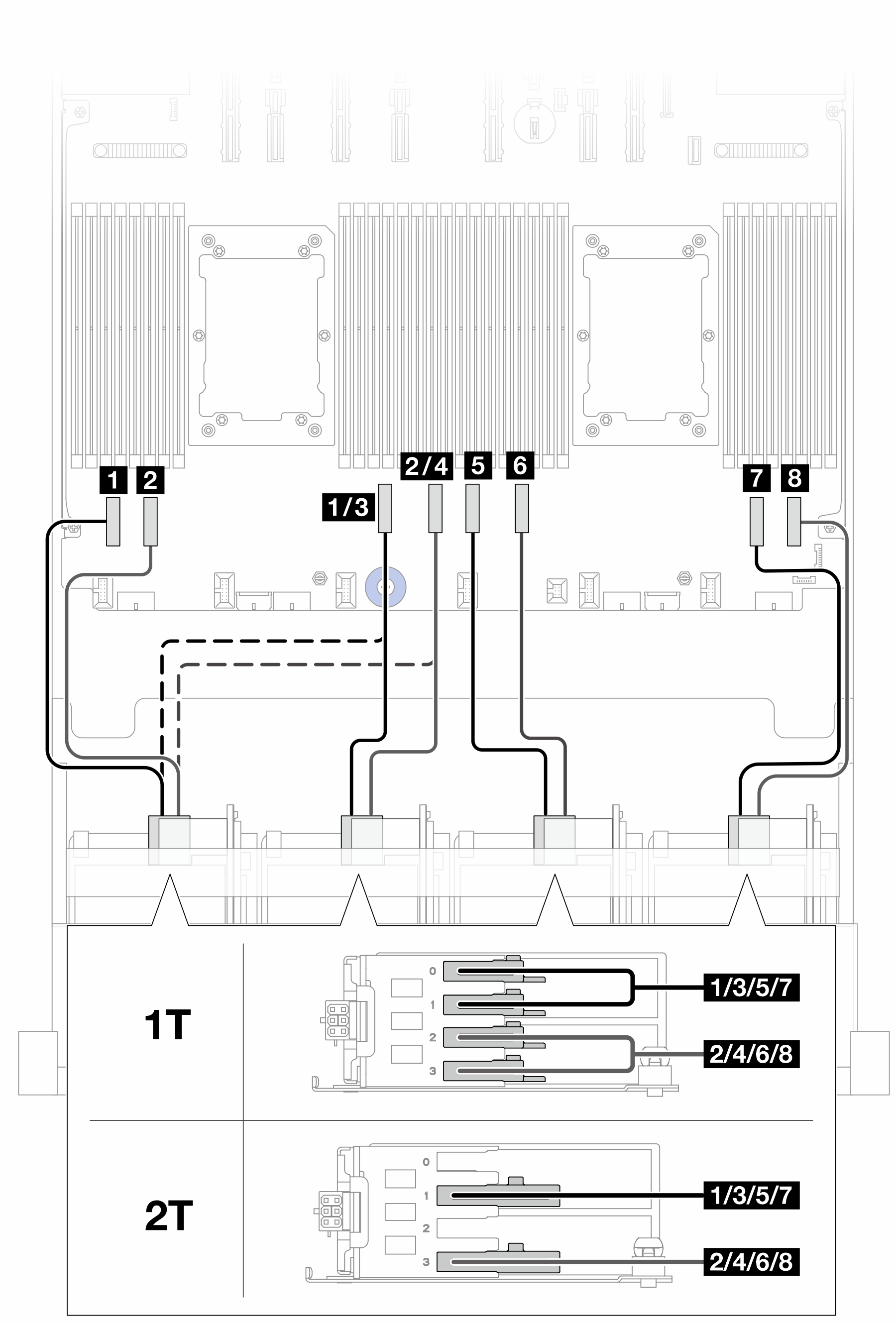

Figure 3. Connexions des câbles de signal pour le BP 1/3/5/7

À partir deVers (carte du processeur)Longueur de câble
1

  • BP1 : baie 0, baie 1 (1T)

  • BP1 : baie 1 (2T)

1

  • PCIe 8 (quand le BP3 est installé)

  • PCIe 6 (quand le BP3 n'est pas installé)

300 mm
2

  • BP1 : baie 2, baie 3 (1T)

  • BP1 : baie 3 (2T)

2

  • PCIe 7 (quand le BP3 est installé)

  • PCIe 5 (quand le BP3 n'est pas installé)

300 mm
3

  • BP3 : baie 0, baie 1 (1T)

  • BP3 : baie 1 (2T)

3 PCIe 6300 mm
4

  • BP3 : baie 2, baie 3 (1T)

  • BP3 : baie 3 (2T)

4 PCIe 5300 mm
5

  • BP5 : baie 0, baie 1 (1T)

  • BP5 : baie 1 (2T)

5 PCIe 4300 mm
6

  • BP5 : baie 2, baie 3 (1T)

  • BP5 : baie 3 (2T)

6 PCIe 3300 mm
7

  • BP7 : baie 0, baie 1 (1T)

  • BP7 : baie 1 (2T)

7 PCIe 2300 mm
8

  • BP7 : baie 2, baie 3 (1T)

  • BP7 : baie 3 (2T)

8 PCIe 1300 mm

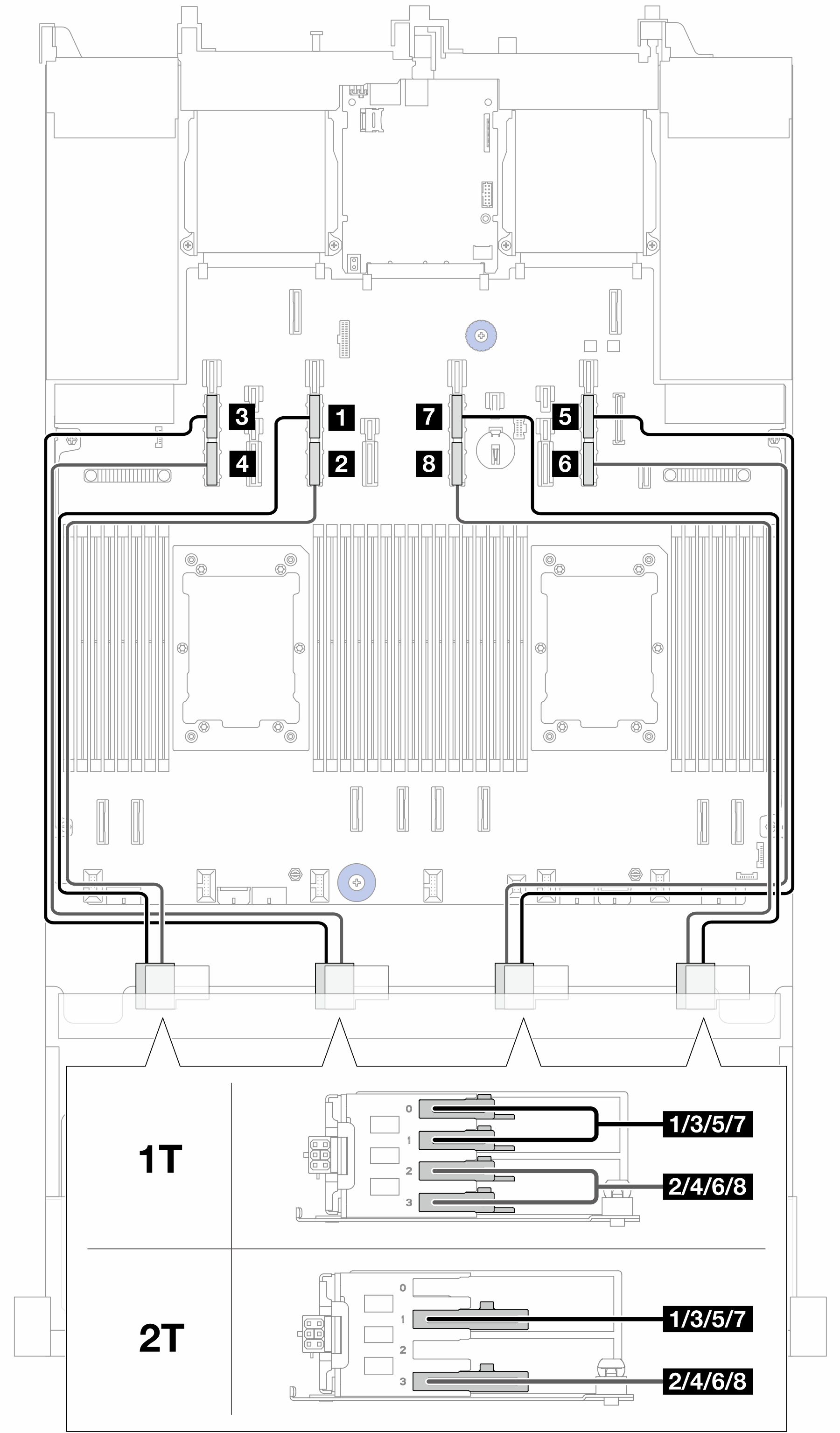

Figure 4. Connexions des câbles de signal pour le BP 2/4/6/8

À partir deVers (carte du processeur)Longueur de câble
1

  • BP2 : baie 0, baie 1 (1T)

  • BP2 : baie 1 (2T)

1 PCIe 13A630 mm
2

  • BP2 : baie 2, baie 3 (1T)

  • BP2 : baie 3 (2T)

2 PCIe 13B630 mm
3

  • BP4 : baie 0, baie 1 (1T)

  • BP4 : baie 1 (2T)

3 PCIe 15A630 mm
4

  • BP4 : baie 2, baie 3 (1T)

  • BP4 : baie 3 (2T)

4 PCIe 15B630 mm
5

  • BP6 : baie 0, baie 1 (1T)

  • BP6 : baie 1 (2T)

5 PCIe 9A630 mm
6

  • BP6 : baie 2, baie 3 (1T)

  • BP6 : baie 3 (2T)

6 PCIe 9B630 mm
7

  • BP8 : baie 0, baie 1 (1T)

  • BP8 : baie 1 (2T)

7 PCIe 11A630 mm
8

  • BP8 : baie 2, baie 3 (1T)

  • BP8 : baie 3 (2T)

8 PCIe 11B630 mm
