E3.S 背板线缆布放

本节提供配备正面 E3.S 插槽的服务器型号的背板线缆连接信息。

支持的 E3.S 配置

配备 E3.S 硬盘插槽的服务器型号支持以下配置:


1T:E3.S 热插拔硬盘;2T:E3.S 非热插拔 CXL 内存(CMM)

背板 1

背板 2

背板 3

背板 4

背板 5

背板 6

背板 7

背板 8

 处理器 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

处理器 2处理器 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

电源线连接

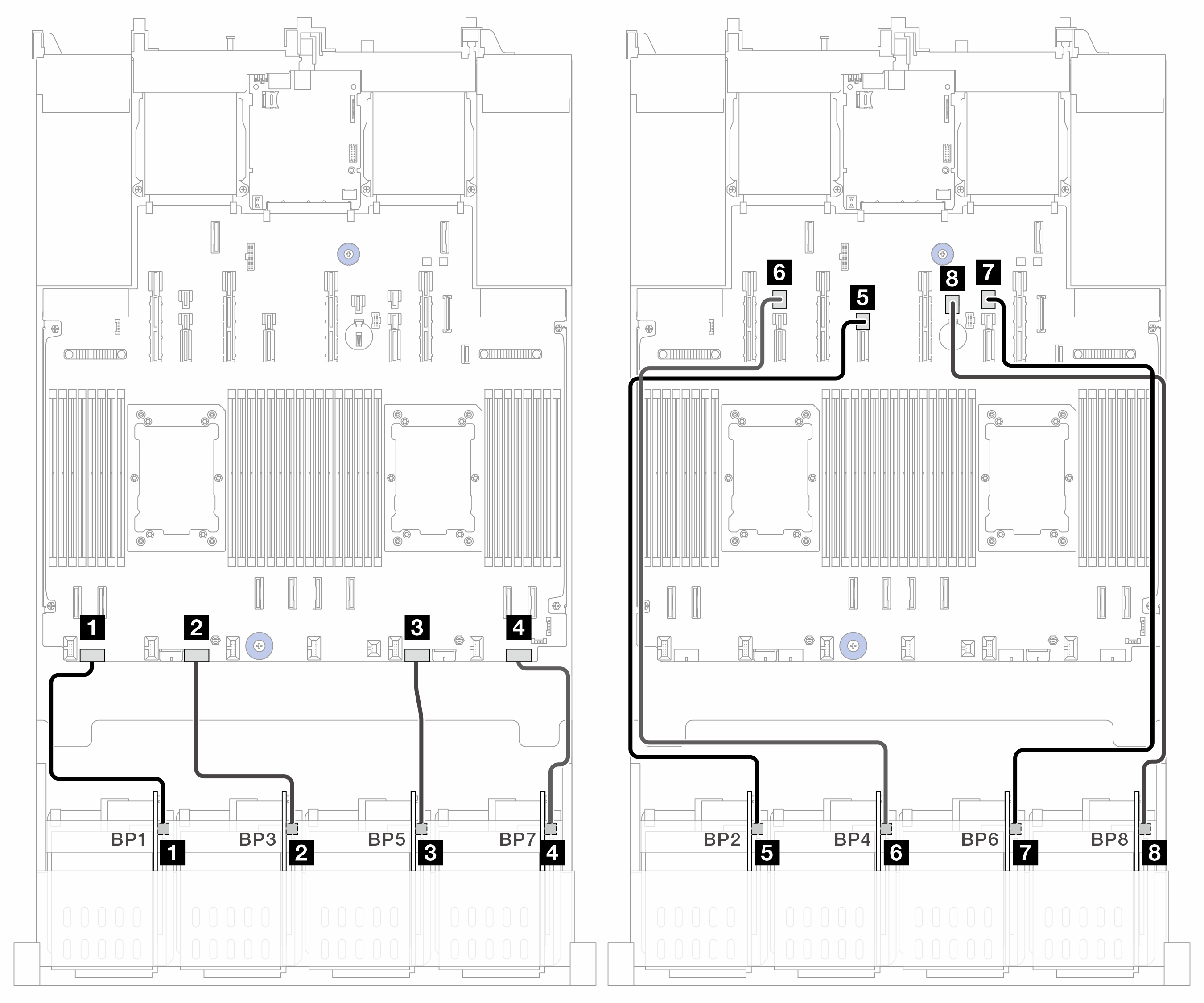

图 1. 电源线连接

到(处理器板)线缆长度
1 背板 1:电源接口1 电源接口 1250 毫米
2 背板 3:电源接口2 电源接口 2250 毫米
3 背板 5:电源接口3 电源接口 3250 毫米
4 背板 7:电源接口4 电源接口 4250 毫米
5 背板 2:电源接口5 电源接口 12700 毫米
6 背板 4:电源接口6 电源接口 23700 毫米
7 背板 6:电源接口7 电源接口 20700 毫米
8 背板 8:电源接口8 电源接口 21700 毫米

信号线缆连接

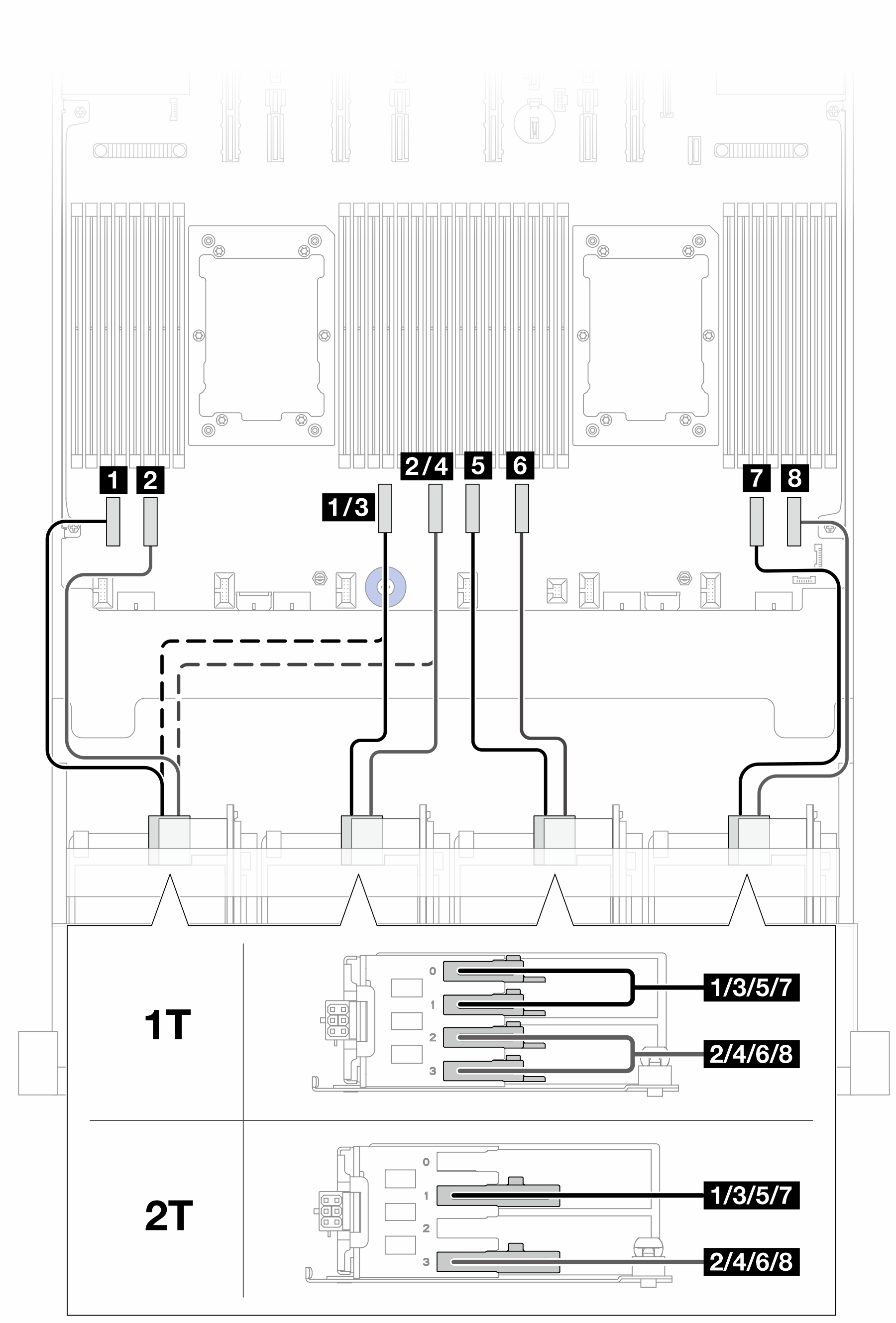

图 2. 背板 1/3/5/7 的信号线缆连接

到(处理器板)线缆长度
1
  • 背板 1:插槽 0-1(1T)

  • 背板 1:插槽 1(2T)

1
  • PCIe 8(安装背板 3 时)

  • PCIe 6(未安装背板 3 时)

300 毫米
2
  • 背板 1:插槽 2-3(1T)

  • 背板 1:插槽 3(2T)

2
  • PCIe 7(安装背板 3 时)

  • PCIe 5(未安装背板 3 时)

300 毫米
3
  • 背板 3:插槽 0-1(1T)

  • 背板 3:插槽 1(2T)

3 PCIe 6300 毫米
4
  • 背板 3:插槽 2-3(1T)

  • 背板 3:插槽 3(2T)

4 PCIe 5300 毫米
5
  • 背板 5:插槽 0-1(1T)

  • 背板 5:插槽 1(2T)

5 PCIe 4300 毫米
6
  • 背板 5:插槽 2-3(1T)

  • 背板 5:插槽 3(2T)

6 PCIe 3300 毫米
7
  • 背板 7:插槽 0-1(1T)

  • 背板 7:插槽 1(2T)

7 PCIe 2300 毫米
8
  • 背板 7:插槽 2-3(1T)

  • 背板 7:插槽 3(2T)

8 PCIe 1300 毫米

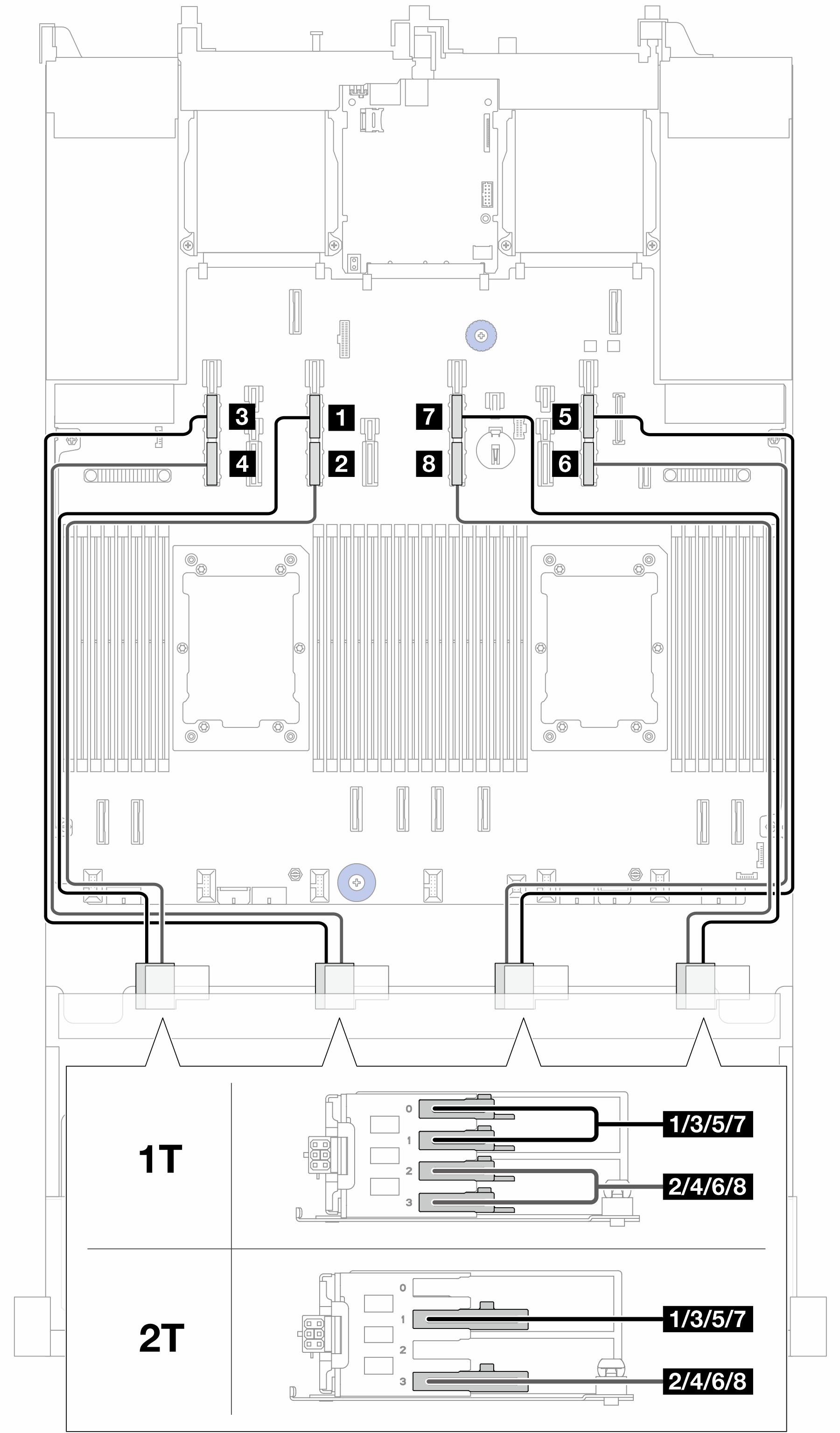

图 3. 背板 2/4/6/8 的信号线缆连接

到(处理器板)线缆长度
1
  • 背板 2:插槽 0-1(1T)

  • 背板 2:插槽 1(2T)

1 PCIe 13A630 毫米
2
  • 背板 2:插槽 2-3(1T)

  • 背板 2:插槽 3(2T)

2 PCIe 13B630 毫米
3
  • 背板 4:插槽 0-1(1T)

  • 背板 4:插槽 1(2T)

3 PCIe 15A630 毫米
4
  • 背板 4:插槽 2-3(1T)

  • 背板 4:插槽 3(2T)

4 PCIe 15B630 毫米
5
  • 背板 6:插槽 0-1(1T)

  • 背板 6:插槽 1(2T)

5 PCIe 9A630 毫米
6
  • 背板 6:插槽 2-3(1T)

  • 背板 6:插槽 3(2T)

6 PCIe 9B630 毫米
7
  • 背板 8:插槽 0-1(1T)

  • 背板 8:插槽 1(2T)

7 PCIe 11A630 毫米
8
  • 背板 8:插槽 2-3(1T)

  • 背板 8:插槽 3(2T)

8 PCIe 11B630 毫米
