硬盘背板线缆布放：3.5 英寸机箱

本节提供配备 3.5 英寸正面硬盘插槽的服务器型号的背板线缆连接信息。

准备工作​

确保先卸下以下部件，然后再开始进行正面背板的线缆布放。

电源线连接​

注
  • 如需了解每个硬盘背板上的接口，请参阅硬盘背板接口。

    • 正面背板（背板 1）：

      • 12 x 3.5 英寸 SAS/SATA 正面背板（当上方四个硬盘插槽空置时，也用作 8 x 3.5 英寸 SAS/SATA 正面背板）

      • 12 x 3.5 英寸 AnyBay 正面背板（当仅用线缆连接背板上的 NVMe 接口时，也用作 12 x 3.5 英寸 NVMe 正面背板）

    • 中间背板（背板 10/11）：

      • 4 x 2.5 英寸 AnyBay 中间/背面背板（当仅用线缆连接背板上的 NVMe 接口时，也用作 4 x 2.5 英寸 NVMe 中间/背面背板）

    • 背面背板（背板 9）：

      • 4 x 2.5 英寸 AnyBay 中间/背面背板（当仅用线缆连接背板上的 NVMe 接口时，也用作 4 x 2.5 英寸 NVMe 中间/背面背板）

      • 4 x 3.5 英寸 SAS/SATA 背面背板

  • 下图以 4 x 3.5 英寸背面背板作为背板 9 示例进行说明。4 x 2.5 英寸背面背板的线缆布放与之类似。

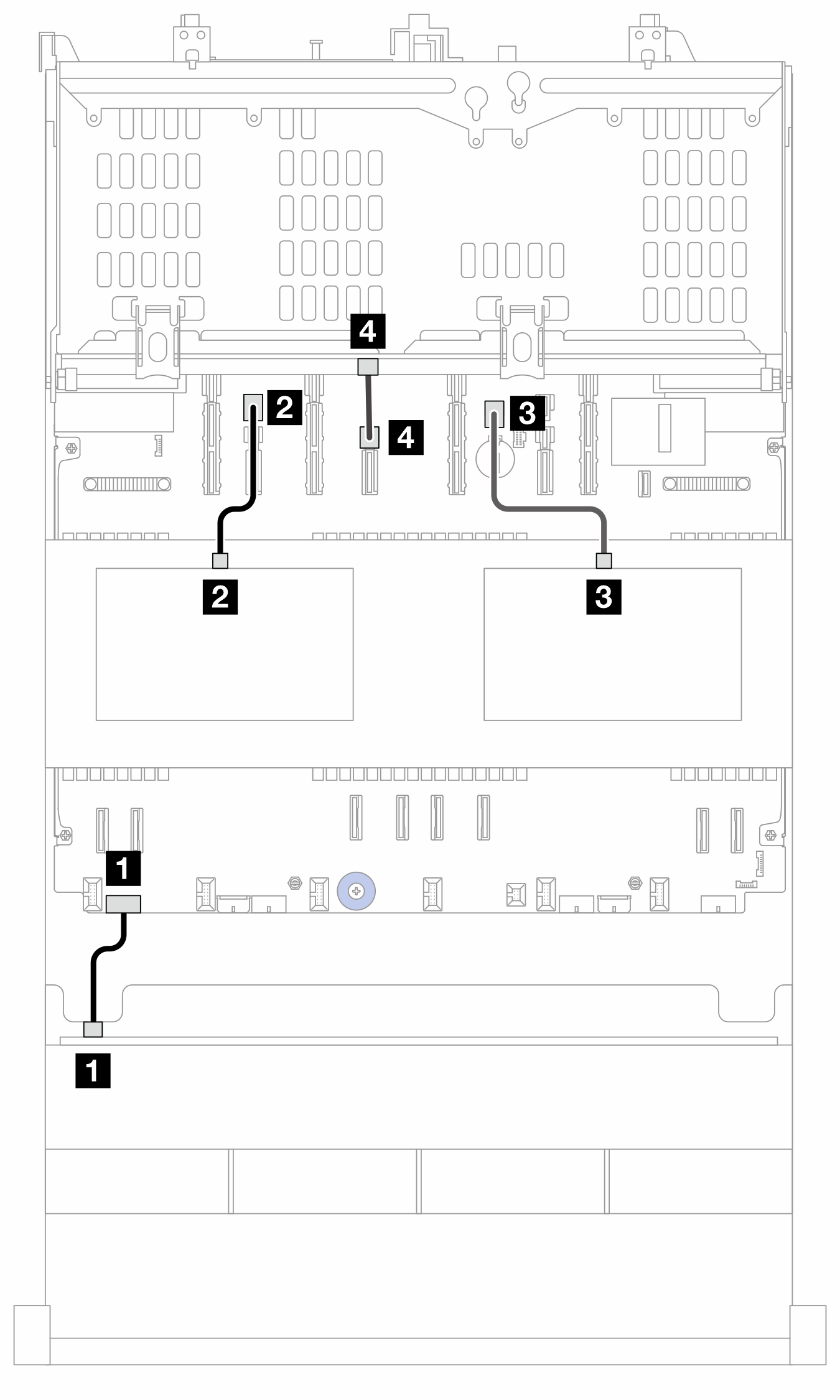

图 1. 电源线连接

从到（处理器板）长度
1 背板 1：电源接口1 电源接口 1

  • SAS/SATA：250 毫米

  • AnyBay：280 毫米

2 背板 10：电源接口2 电源接口 23250 毫米
3 背板 11：电源接口3 电源接口 21250 毫米
4 背板 9：电源接口4 电源接口 12250 毫米

信号线缆连接​

请根据所安装的背板，参考对应的信号线缆连接主题。
