Disposición de los cables de la placa posterior de la unidad: chasis de 3,5"

En esta sección se proporciona información sobre la conexión de los cables de la placa posterior para modelos de servidor con bahías de unidad frontales de 3,5".

Antes de comenzar​

Asegúrese de quitar las piezas inferiores antes de iniciar la disposición de los cables para las placas posteriores delanteras.

Conexiones del cable de alimentación​

Nota
  • Para los conectores de cada placa posterior de la unidad, consulte Conectores de la placa posterior de la unidad.

    • Placa posterior frontal (BP1):

      • Placa posterior frontal con 12 unidades SAS/SATA de 3,5" (también se utiliza como una placa posterior frontal con 8 unidades SAS/SATA de 3,5" cuando se dejan vacías las cuatro bahías de unidad superiores)

      • Placa posterior frontal con 12 unidades AnyBay de 3,5" (también se utiliza como una placa posterior frontal con 12 unidades NVMe de 3,5" cuando solo los conectores NVMe en la placa posterior están cableados)

    • Placas posteriores centrales (BP10/11):

      • Placa posterior de 4 unidades AnyBay central/trasera de 2,5" (también se utiliza como placa posterior de 4 unidades NVMe central/trasera de 2,5" cuando solo los conectores NVMe en la placa posterior están cableados)

    • Placa posterior trasera (BP9):

      • Placa posterior de 4 unidades AnyBay central/trasera de 2,5" (también se utiliza como placa posterior de 4 unidades NVMe central/trasera de 2,5" cuando solo los conectores NVMe en la placa posterior están cableados)

      • Placa posterior trasera con 4 unidades SAS/SATA de 3,5"

  • En la ilustración siguiente se utiliza la placa posterior trasera con 4 unidades de 3,5" como ejemplo de BP9. La disposición de los cables para la placa posterior trasera de 4 unidades de 2,5" es similar.

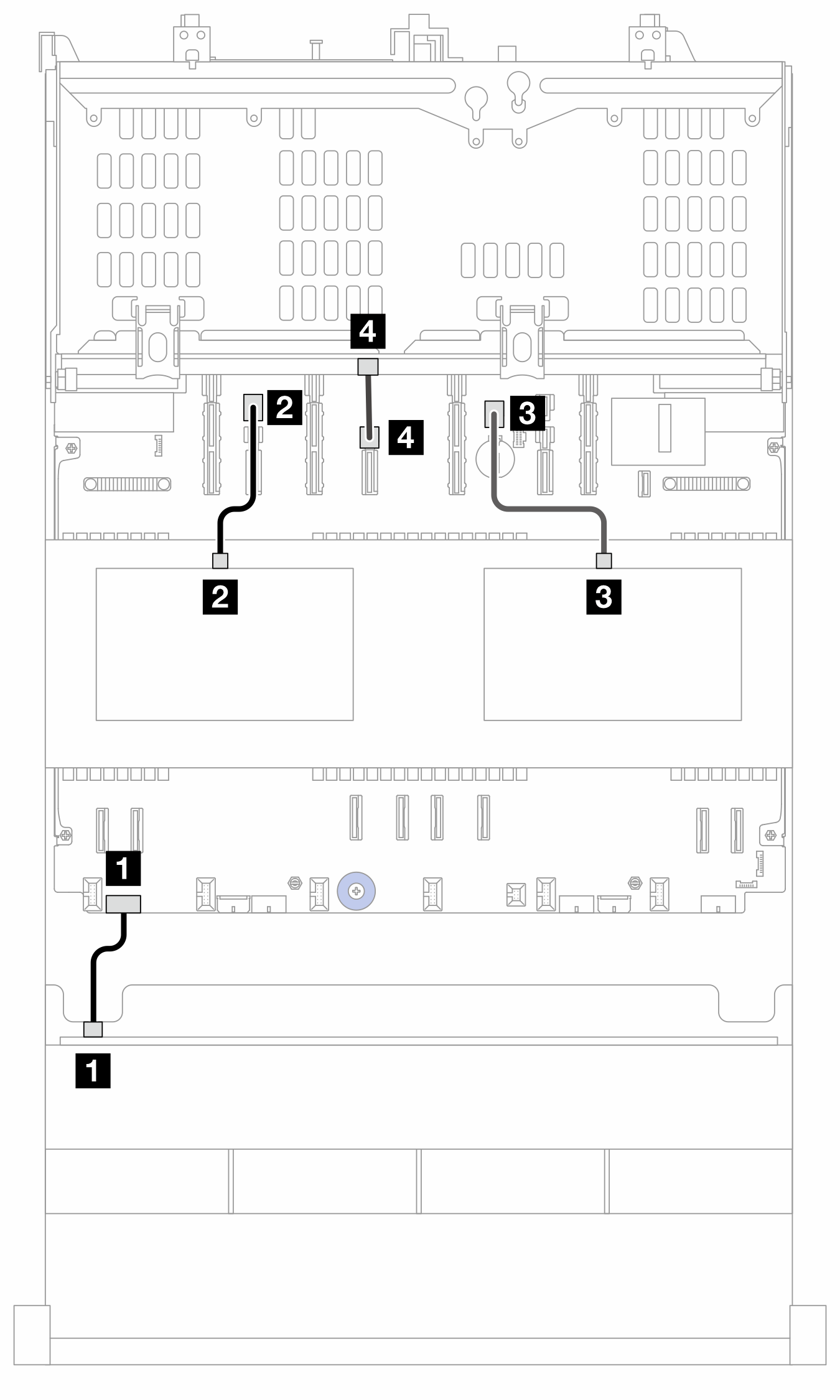

Figura 1. Conexiones del cable de alimentación

DesdeA (placa del procesador)Longitud
1 BP1: PWR1 PWR 1

  • SAS/SATA: 250 mm

  • AnyBay: 280 mm

2 BP10: PWR2 PWR 23250 mm
3 BP11: PWR3 PWR 21250 mm
4 BP9: PWR4 PWR 12250 mm

Conexiones del cable de señal​

Consulte el tema específico para las conexiones del cable de señal, según las placas posteriores que tenga instaladas.
