Disposición interna de los cables de la placa posterior M.2
En esta sección se proporciona información sobre la disposición de los cables de la placa posterior M.2 interna.

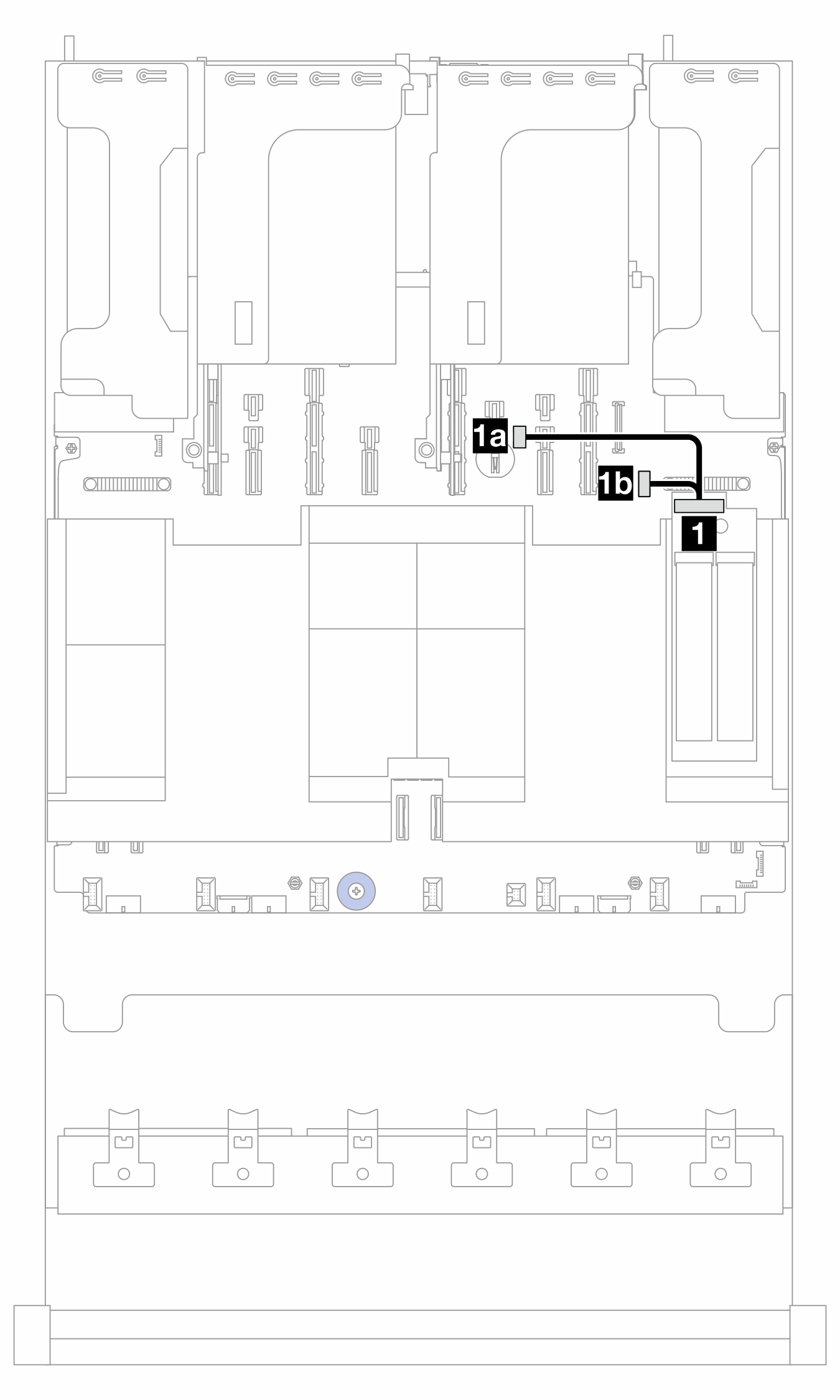

Figura 1. Disposición de los cables para la placa posterior M.2 interna
| Desde | A (placa del procesador) | Longitud |
|---|---|---|
| 1 Placa posterior M.2 interna | 1a Conector de alimentación M.2 | 400/400 mm |
| 1b Conector de señal de placa posterior M.2 |
