Disposición de los cables del módulo de OCP
En esta sección se proporciona información sobre la disposición de los cables para módulos OCP con conexión PCIe x16.

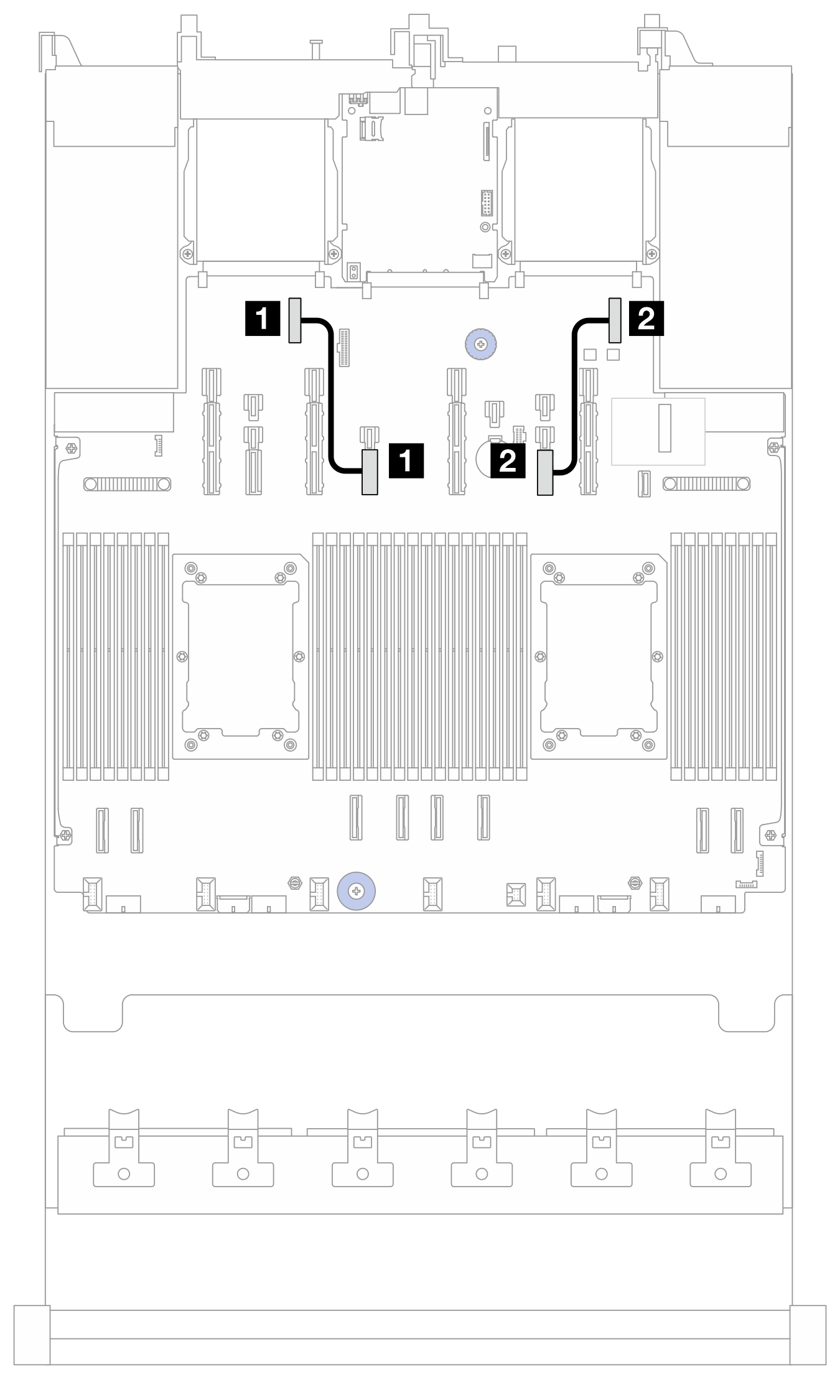

Figura 1. Disposición de los cables para módulos OCP con conexión PCIe x16
| De (placa del procesador) | A (placa del procesador) | Longitud |
|---|---|---|
| 1 Conector de expansión de OCP 2 | 1 Conector PCIe 12 | 160 mm |
| 2 Conector de expansión de OCP 1 | 2 Conector PCIe 10 | 160 mm |
