Прокладка кабелей модуля OCP
В этом разделе представлена информация о прокладке кабелей для модулей OCP с подключением PCIe x16.

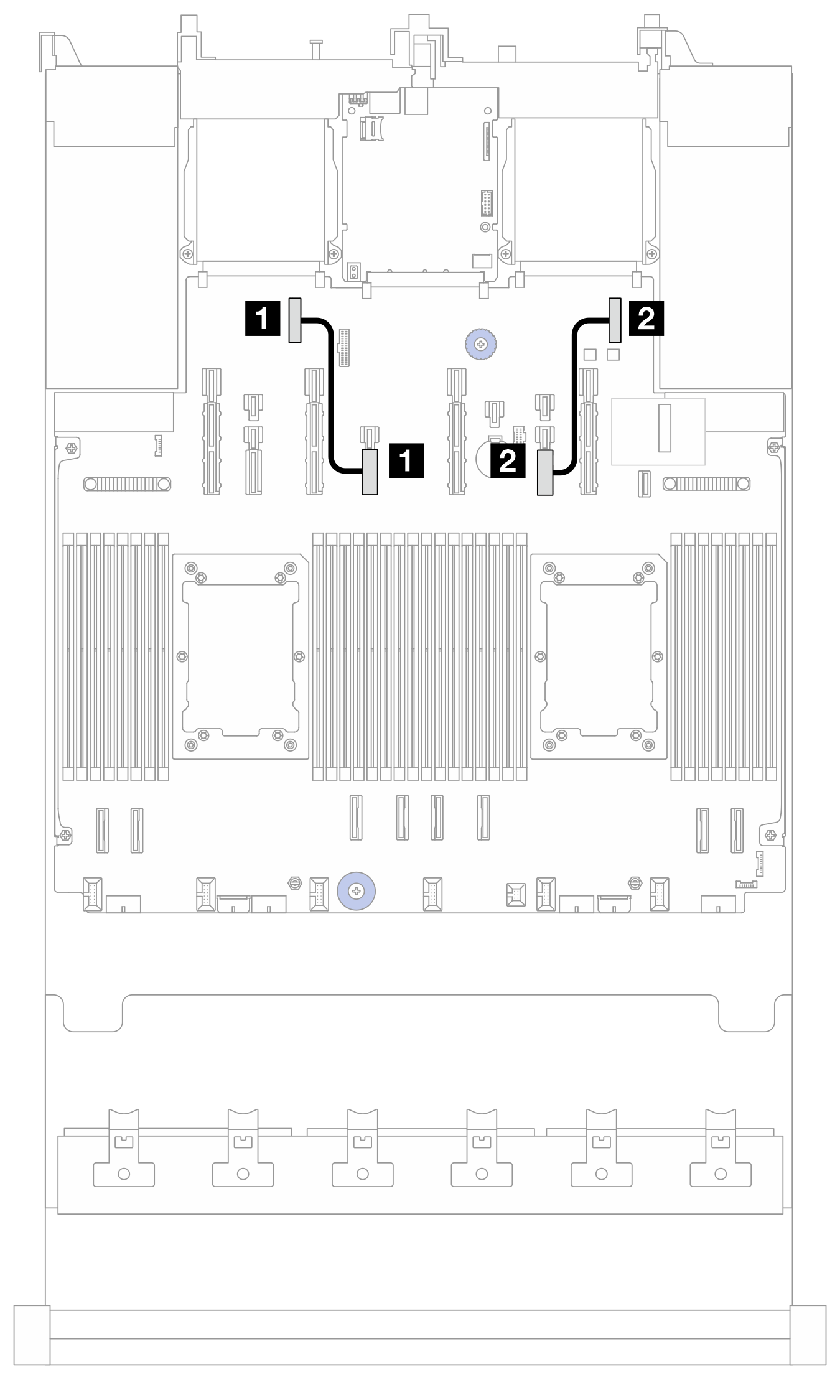

Рис. 1. Прокладка кабелей для модулей OCP с подключением PCIe x16
| От (процессорная плата) | К (процессорная плата) | Длина |
|---|---|---|
| 1 Разъем расширения OCP 2 | 1 Разъем PCIe 12 | 160 мм |
| 2 Разъем расширения OCP 1 | 2 Разъем PCIe 10 | 160 мм |
