Прокладка кабелей объединительной панели дисков: 2,5-дюймовая рама с Compute Complex Neptune Core Module

В этом разделе представлена информация о подключении кабелей объединительных панелей для моделей серверов с передними отсеками для 2,5-дюймовых дисков и Compute Complex Neptune Core Module.

Подключение кабелей питания​

Сведения о подключении кабелей питания см. в разделе Прокладка кабелей объединительной панели дисков: 2,5-дюймовая рама без Compute Complex Neptune Core Module.

Подключение сигнальных кабелей​

Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BPКонтроллер памятиНомер конфигурации
8 2,5-дюймовых дисков SAS/SATA (BP1)

8 отсеков для 2,5-дюймовых дисков AnyBay (три режима)

1 x SFF 8i/16i1
1 х CFF 16i2
8 2,5-дюймовых дисков NVMe (BP1)Неприменимо3
8 2,5-дюймовых дисков AnyBay (BP1)1 x SFF 8i/16i4
1 х CFF 16i5
16 2,5-дюймовых дисков SAS/SATA (BP1 + BP2)

16 отсеков для 2,5-дюймовых дисков AnyBay (три режима)

2 модуля SFF 8i или 1 модуль SFF 16i6
1 х CFF 16i7
16 2,5-дюймовых дисков NVMe (BP1 + BP2)Неприменимо8
8 2,5-дюймовых дисков AnyBay + 8 2,5-дюймовых дисков NVMe (BP1 + BP2)1 x SFF 8i/16i9
1 х CFF 16i10
8 2,5-дюймовых дисков SAS/SATA + 8 2,5-дюймовых дисков AnyBay (BP1 + BP2)2 модуля SFF 8i или 1 модуль SFF 16i11
1 х CFF 16i12
8 2,5-дюймовых дисков SAS/SATA + 8 2,5-дюймовых дисков NVMe (BP1 + BP2)1 x SFF 8i/16i13
1 х CFF 16i14

Прокладка кабелей к адаптеру 8i/16i SFF (конфигурация 1/4/6/9/11/13)​

Прим.

  • Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.

  • Кабель 2 требуется только в конфигурациях с 8 отсеками для 2,5-дюймовых дисков SAS/SATA или AnyBay BP2.

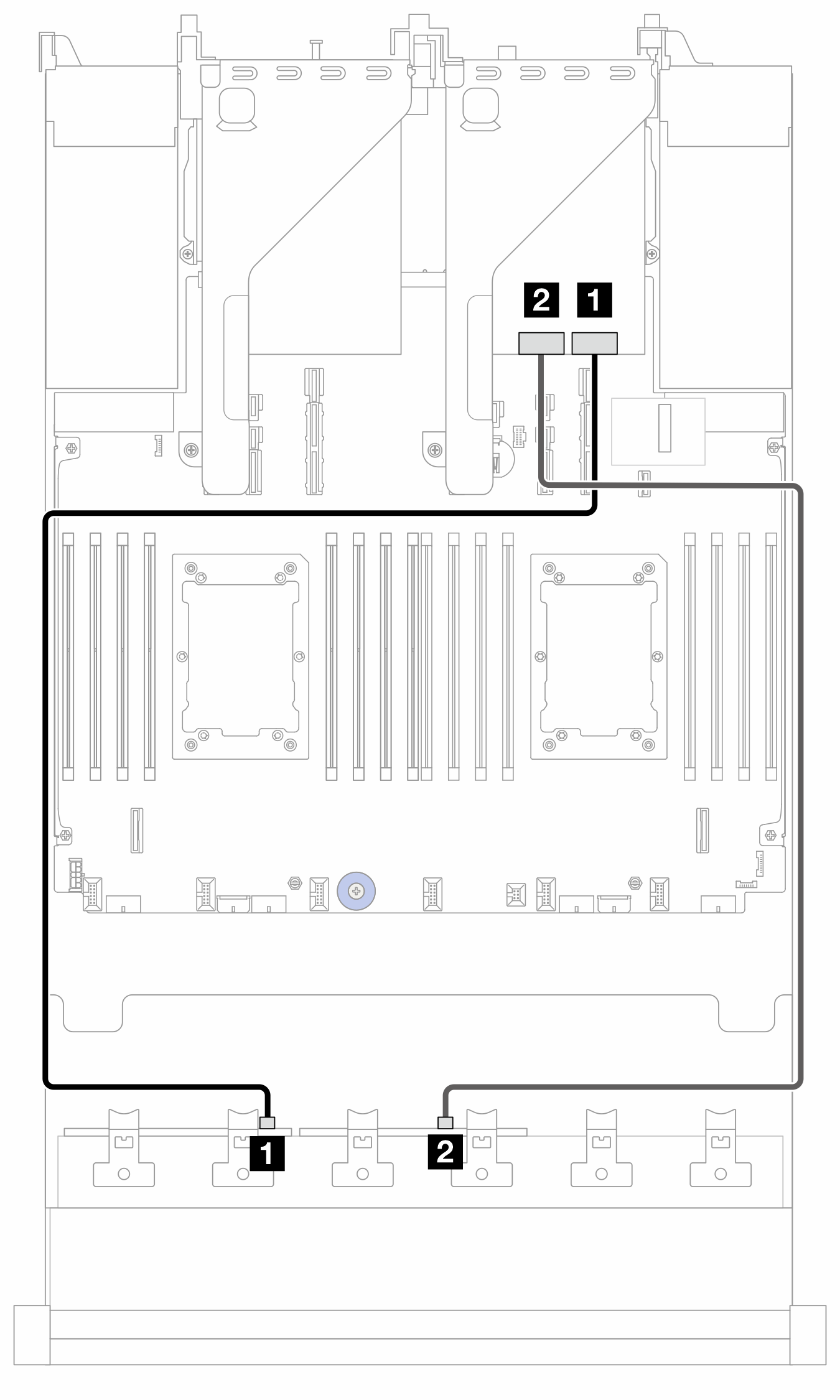

Рис. 1. Прокладка кабелей к адаптеру SFF 8i/16i

ОтКДлина кабеля
1 BP1: SAS1 Адаптер 8i:

  • Gen 4: C0

  • Gen 3: C0C1

1 Адаптер 16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 мм
2 BP2: SAS2 Адаптер 8i:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 мм

Прокладка кабелей NVMe (конфигурация 8/9/10/11/12/13/14)​

Прим.
Прокладка кабелей NVMe к BP1 применима только в конфигурациях с 8 отсеками для 2,5-дюймовых дисков AnyBay или NVMe BP1 (конфигурация 8/9/10).

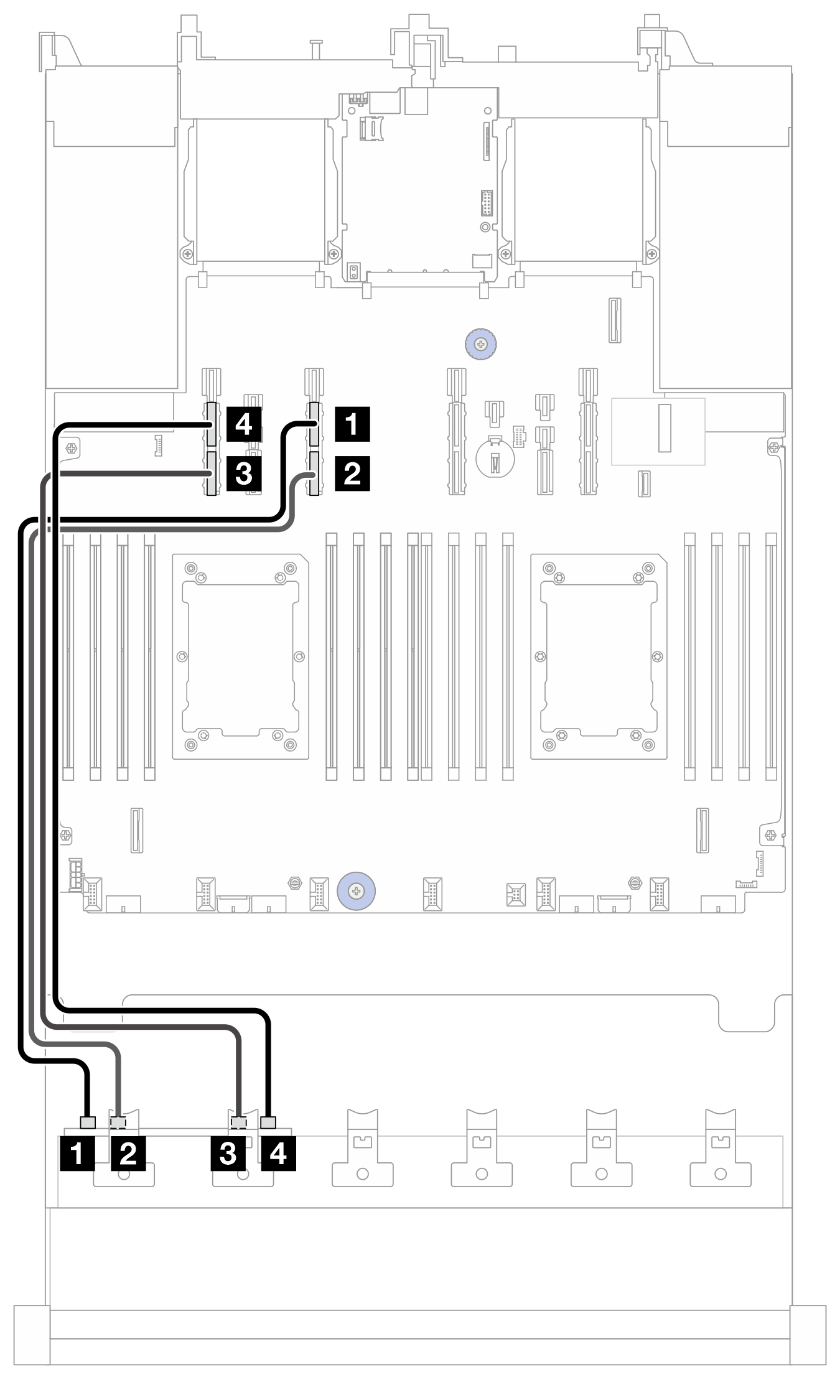

Рис. 2. Прокладка кабелей NVMe к BP1

От (BP1)К (процессорная плата)Длина кабеля
1 NVMe 0-11 PCIe 13A600 мм
2 NVMe 2-32 PCIe 13B600 мм
3 NVMe 4–53 PCIe 15B600 мм
4 NVMe 6–74 PCIe 15A600 мм

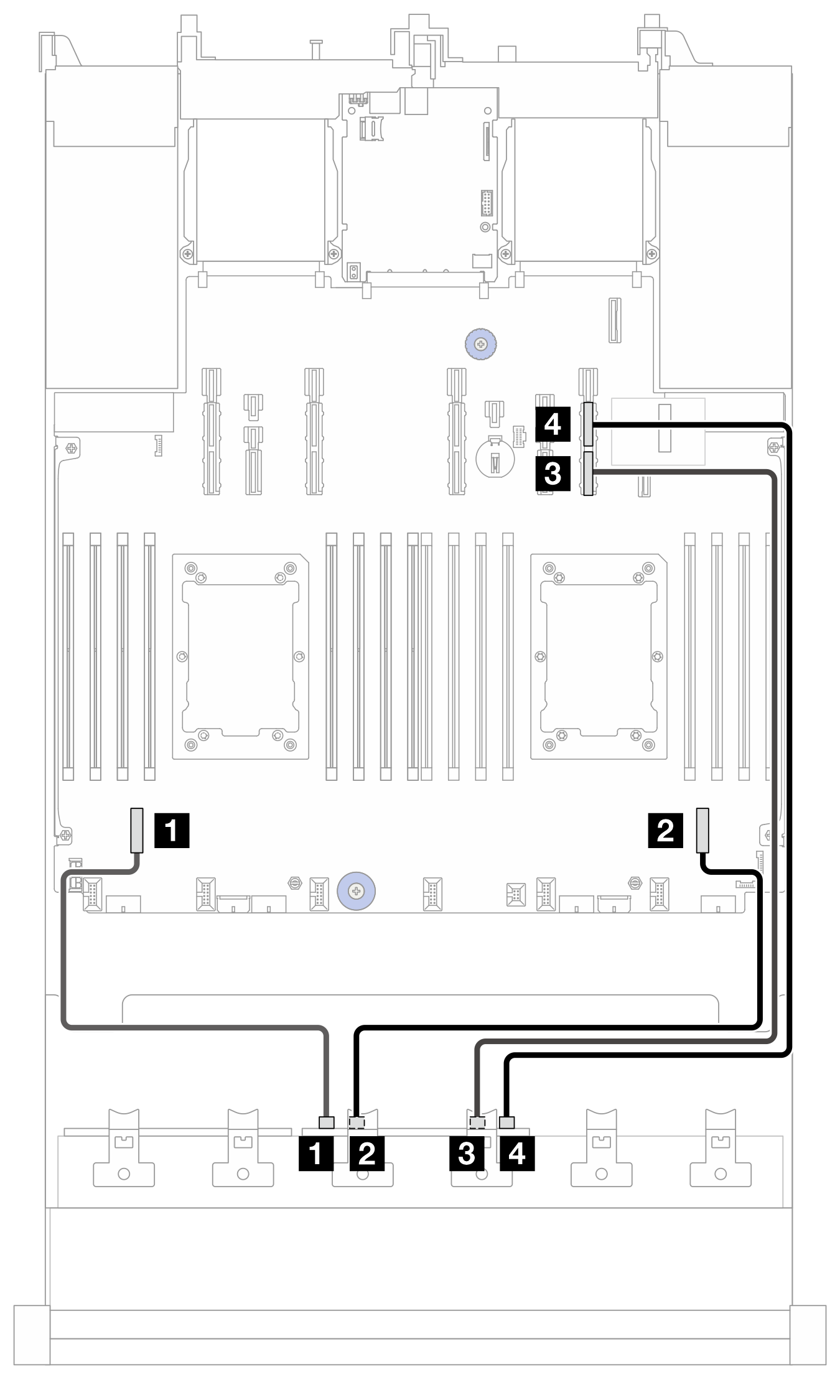

Рис. 3. Прокладка кабелей NVMe к BP2

От (BP2)К (процессорная плата)Длина кабеля
1 NVMe 0-11 PCIe 7350 мм
2 NVMe 2-32 PCIe 2450 мм
3 NVMe 4–53 PCIe 9B700 мм
4 NVMe 6–74 PCIe 9A700 мм

Прокладка кабелей к адаптеру 16i CFF (конфигурация 5/10/12/14)​

Прим.
Кабель 3 нужен только в конфигурации 12.

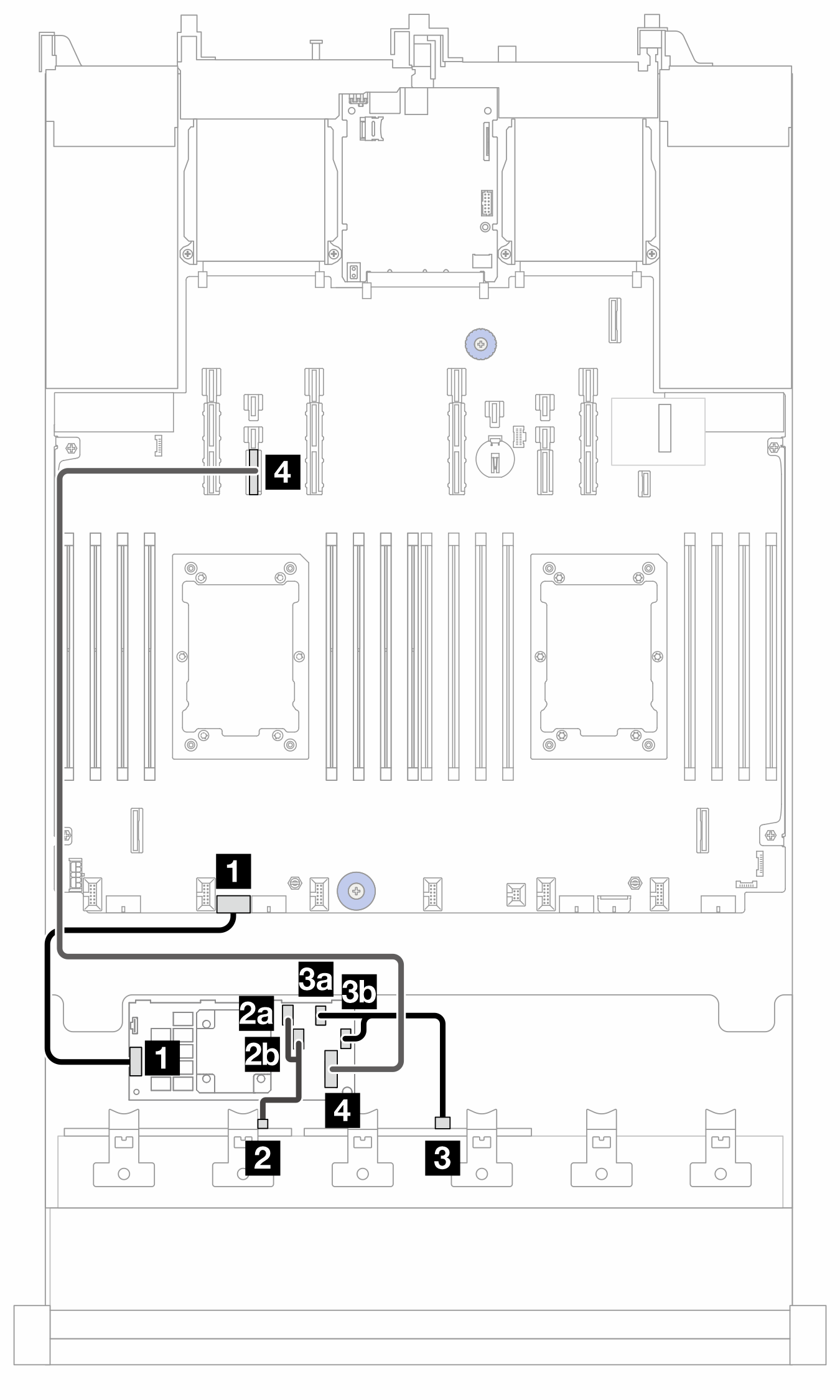

Рис. 4. Прокладка кабелей к адаптеру 16i CFF (конфигурация 5/10/12/14)

2P: два процессора; 1P: один процессор; PB: процессорная плата
От (адаптер 16i CFF)КДлина кабеля
1 POWER1 PB: RAID PWR210 мм
2a C02 BP1: SAS140/140 мм
2b C1
3a C23 BP2: SAS140/140 мм
3b C3
4 MB (CFF INPUT)4 PB: PCIe 14900 мм

Прокладка кабелей NVMe (конфигурация 3/4/5)​

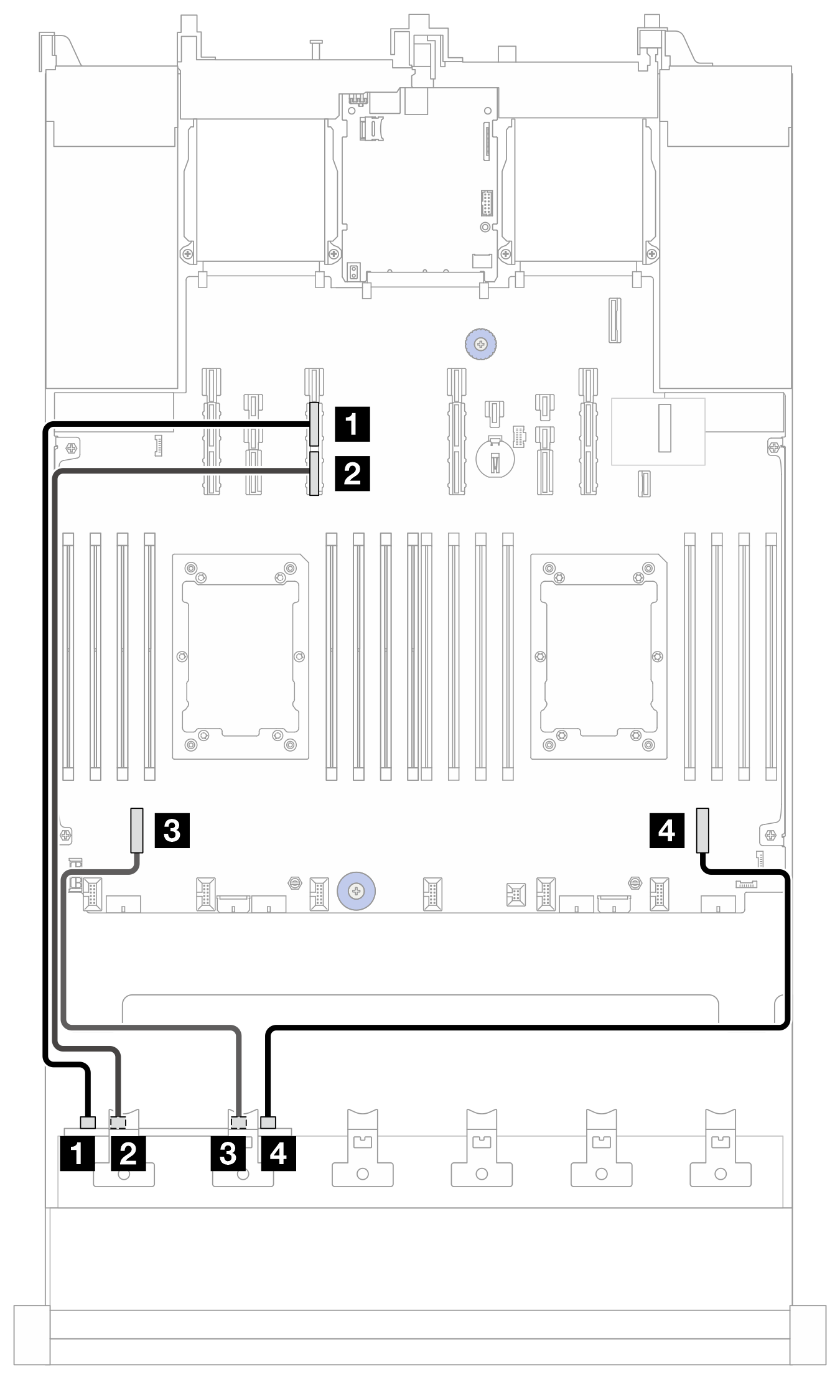

Рис. 5. Прокладка кабелей NVMe к BP1

От (BP1)К (процессорная плата)Длина кабеля
1 NVMe 0-11 PCIe 13A600 мм
2 NVMe 2-32 PCIe 13B600 мм
3 NVMe 4–53 PCIe 7350 мм
4 NVMe 6–74 PCIe 2450 мм

Прокладка кабелей к адаптеру CFF 16i (конфигурация 2/7)​

Прим.
Кабель 3 нужен только в конфигурации 7.

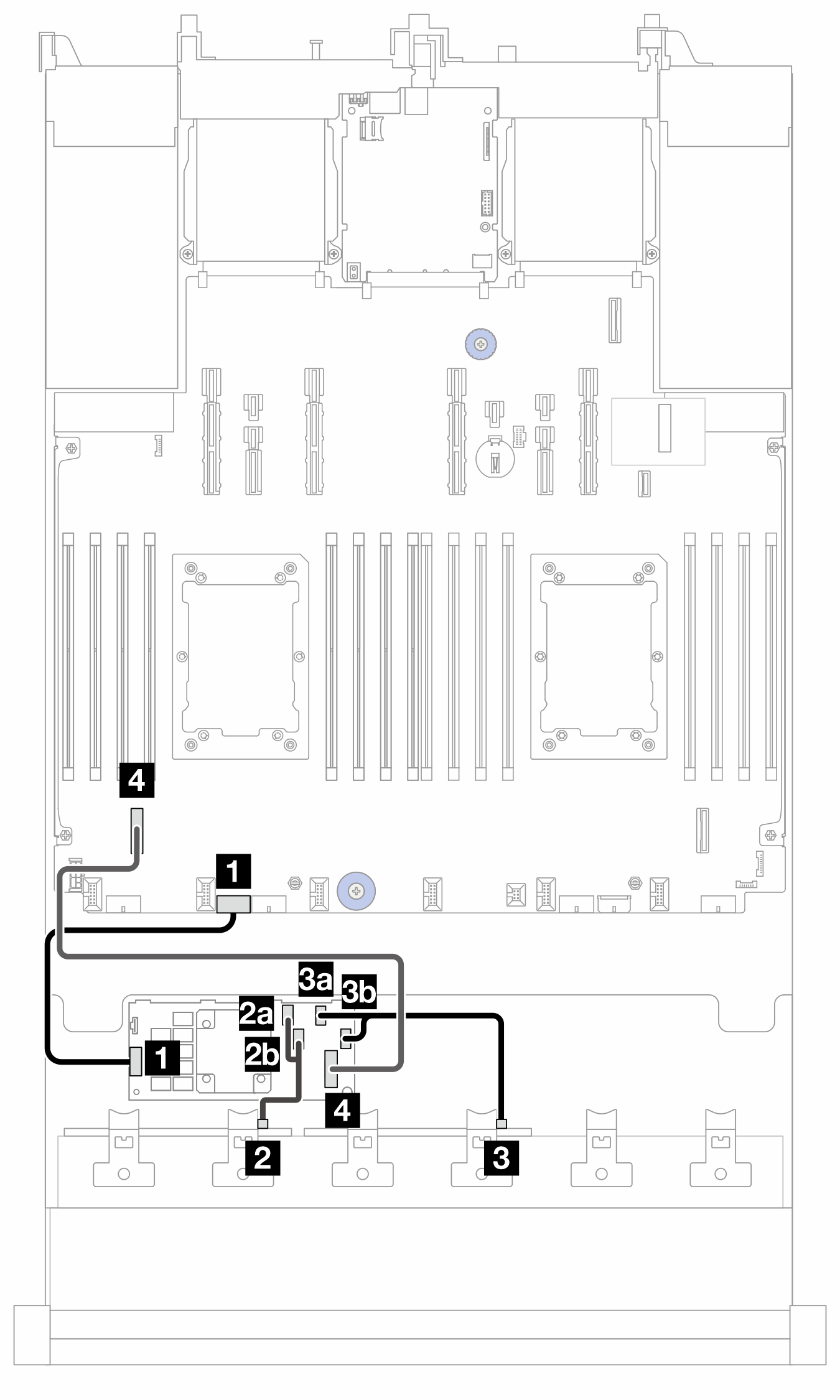

Рис. 6. Прокладка кабелей к адаптеру CFF 16i (конфигурация 2/7)

2P: два процессора; 1P: один процессор; PB: процессорная плата
От (адаптер 16i CFF)КДлина кабеля
1 POWER1 PB: RAID PWR210 мм
2a C02 BP1: SAS140/140 мм
2b C1
3a C23 BP2: SAS140/140 мм
3b C3
4 MB (CFF INPUT)4 PB: PCIe 7450 мм
