Передние 24 отсека для 2,5-дюймовых дисков NVMe + средние 8 отсеков для 2,5-дюймовых дисков NVMe + задние 4 отсека для 2,5-дюймовых дисков NVMe
В этом разделе представлена информация о прокладке кабелей для конфигурации с передними 24 отсеками для 2,5-дюймовых дисков NVMe + средними 8 отсеками для 2,5-дюймовых дисков NVMe + задними 4 отсеками для 2,5-дюймовых дисков NVMe.
Прим.
Эта конфигурация поддерживается только при двух установленных процессорах.
Прокладка кабелей NVMe к BP1

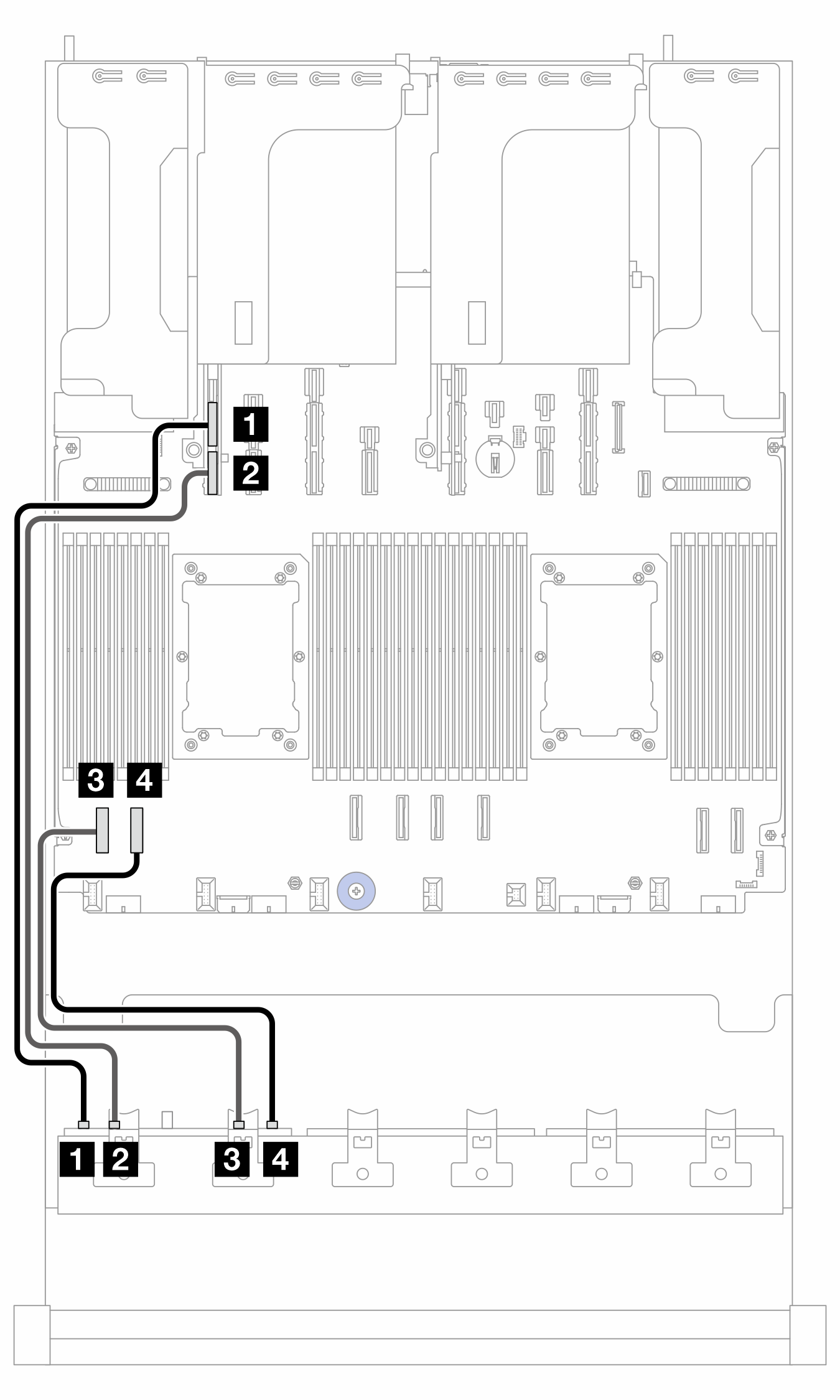

Рис. 1. Прокладка кабелей NVMe к BP1
| От (BP1) | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 15A | 600 мм |
| 2 NVMe 2-3 | 2 PCIe 15B | 600 мм |
| 3 NVMe 4–5 | 3 PCIe 8 | 350 мм |
| 4 NVMe 6–7 | 4 PCIe 7 | 350 мм |
Прокладка кабелей NVMe к BP2

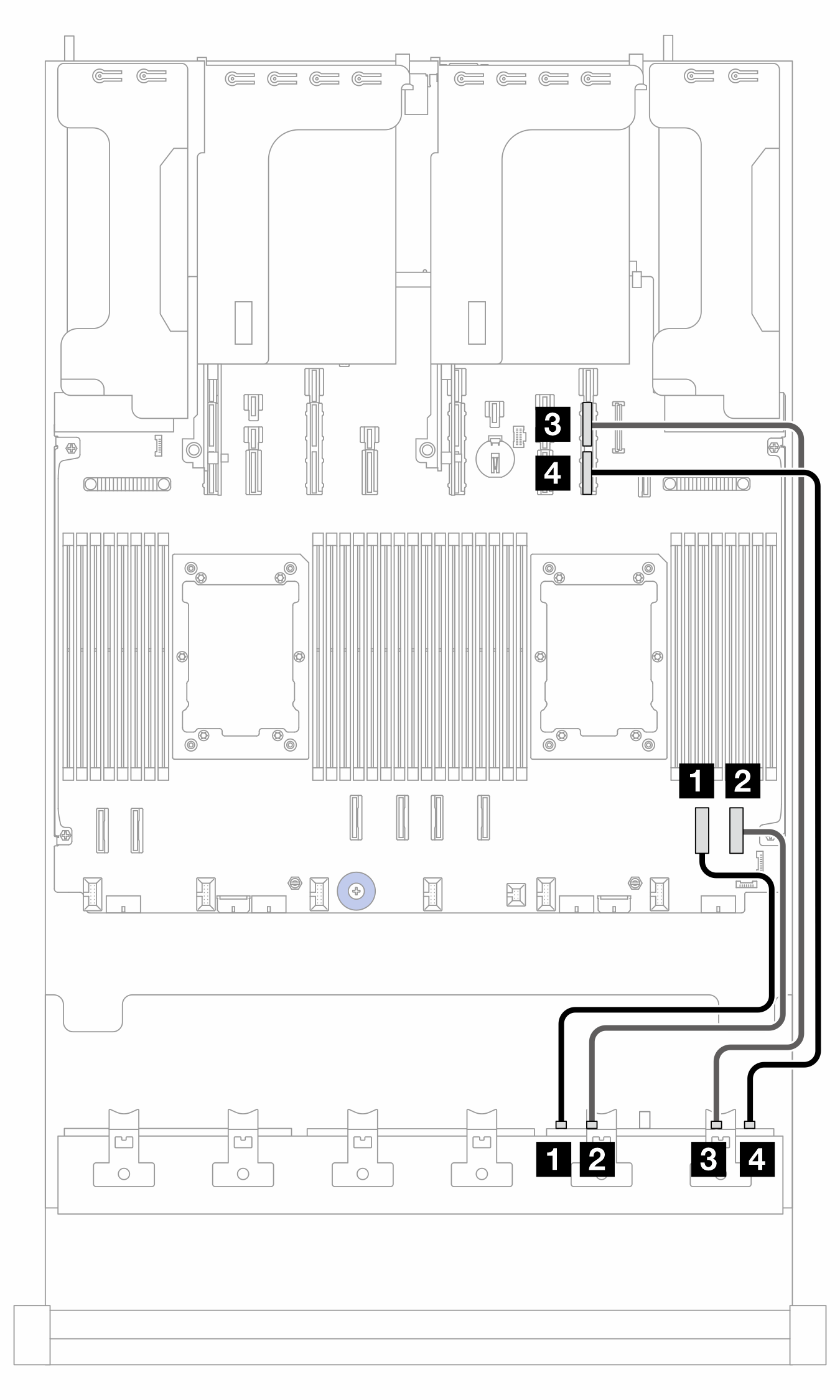

Рис. 2. Прокладка кабелей к BP2
| От (BP2) | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 мм |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 мм |
| 3 NVMe 4–5 | 3 PCIe 4 | 250 мм |
| 4 NVMe 6–7 | 4 PCIe 3 | 250 мм |
Прокладка кабелей NVMe к BP3

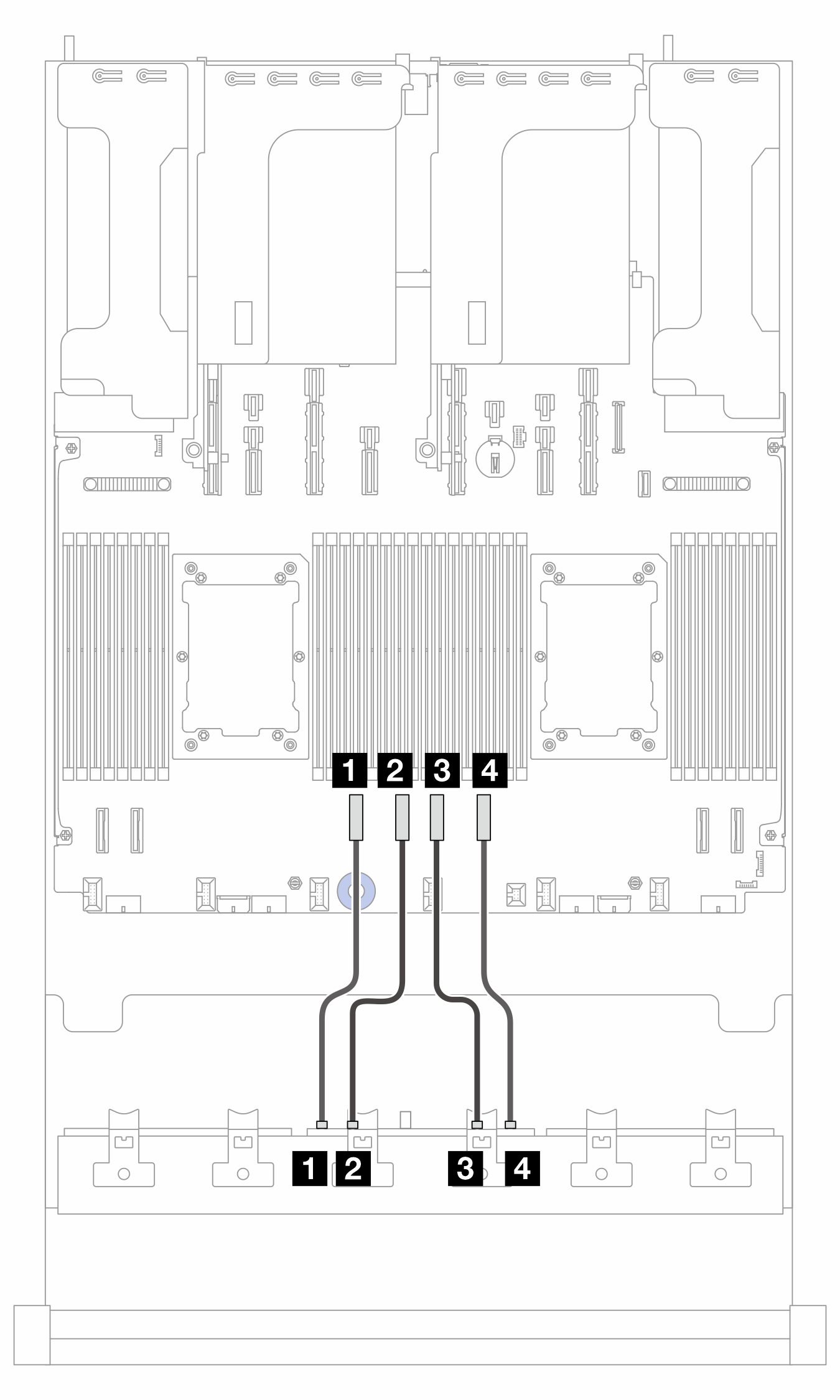

Рис. 3. Прокладка кабелей NVMe к BP3
| От (BP3) | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 мм |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 мм |
| 3 NVMe 4–5 | 3 PCIe 9A | 600 мм |
| 4 NVMe 6–7 | 4 PCIe 9B | 600 мм |
Прокладка кабелей NVMe к BP9

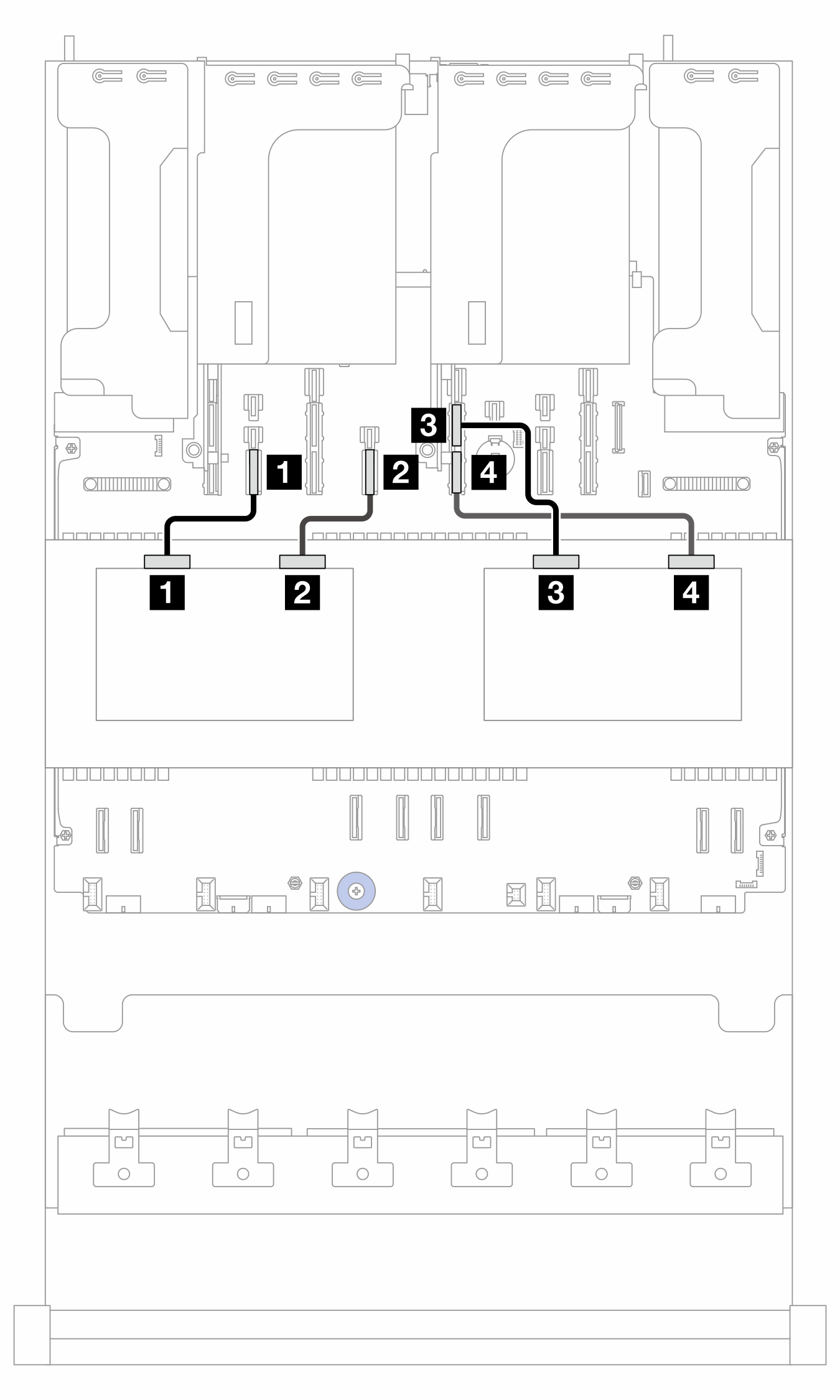

Рис. 4. Прокладка кабелей NVMe к BP9
| От (BP9) | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 NVMe 2–3 | 1 PCIe 13B | 280 мм |
| 2 NVMe 0–1 | 2 PCIe 13A | 280 мм |
Прокладка кабелей NVMe к BP10 и BP11
Рис. 5. Прокладка кабелей NVMe к BP10 и BP11
| От | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 мм |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 мм |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 мм |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 мм |
