NVMe ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + NVMe ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง + NVMe ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า NVMe ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + NVMe ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง + NVMe ขนาด 2.5 นิ้ว 4 ช่อง ด้านหลัง
หมายเหตุ
การกำหนดค่านี้รองรับเฉพาะเมื่อติดตั้งโปรเซสเซอร์สองตัวเท่านั้น
การเดินสาย NVMe ไปยัง BP1

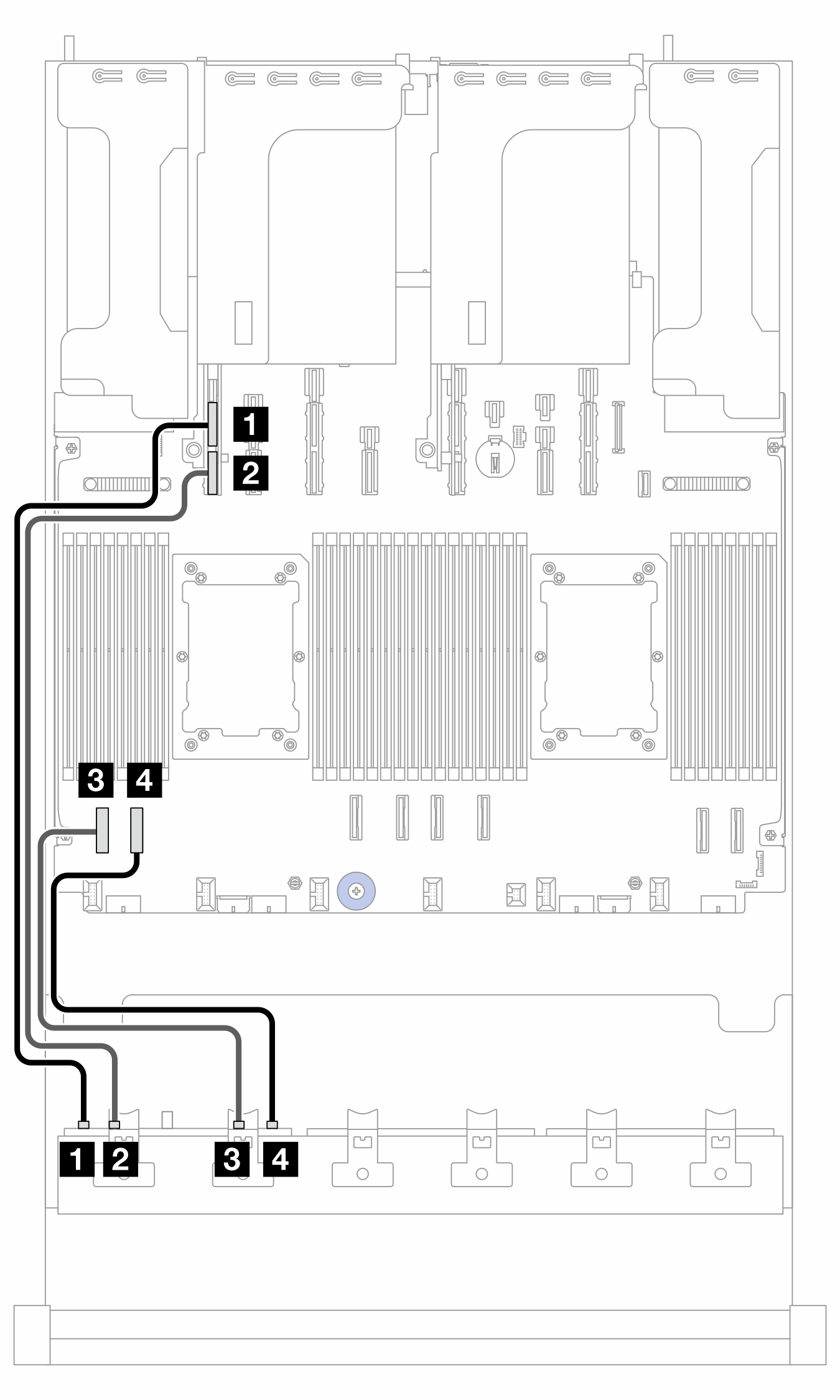

รูปที่ 1. การเดินสาย NVMe ไปยัง BP1
| จาก (BP1) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 15A | 600 มม. |
| 2 NVMe 2-3 | 2 PCIe 15B | 600 มม. |
| 3 NVMe 4-5 | 3 PCIe 8 | 350 มม. |
| 4 NVMe 6-7 | 4 PCIe 7 | 350 มม. |
การเดินสาย NVMe ไปยัง BP2
รูปที่ 2. การเดินสายไปยัง BP2
| จาก (BP2) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 มม. |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 มม. |
| 3 NVMe 4-5 | 3 PCIe 4 | 250 มม. |
| 4 NVMe 6-7 | 4 PCIe 3 | 250 มม. |
การเดินสาย NVMe ไปยัง BP3
รูปที่ 3. การเดินสาย NVMe ไปยัง BP3
| จาก (BP3) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 มม. |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 มม. |
| 3 NVMe 4-5 | 3 PCIe 9A | 600 มม. |
| 4 NVMe 6-7 | 4 PCIe 9B | 600 มม. |
การเดินสาย NVMe ไปยัง BP9

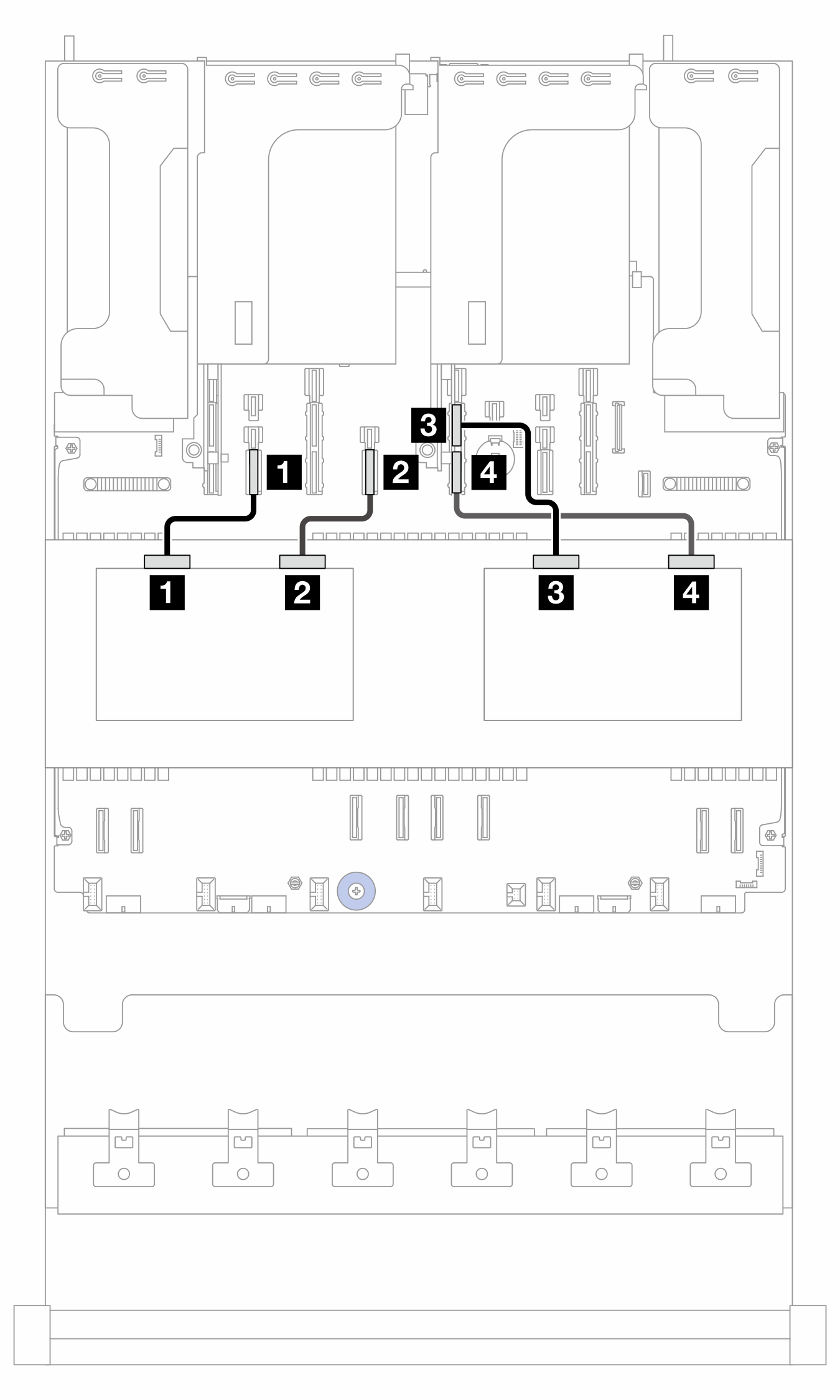

รูปที่ 4. การเดินสาย NVMe ไปยัง BP9
| จาก (BP9) | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 มม. |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 มม. |
การเดินสาย NVMe ไปยัง BP10 และ BP11
รูปที่ 5. การเดินสาย NVMe ไปยัง BP10 และ BP11
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 มม. |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 มม. |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 มม. |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 มม. |
