SAS/SATA ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ด้านหลัง
หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า SAS/SATA ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ด้านหลัง
หมายเลขของการกำหนดค่าในตารางด้านล่างใช้เพื่ออธิบายเท่านั้น
| การกำหนดค่า BP | ตัวควบคุมพื้นที่จัดเก็บข้อมูล | หมายเลขการกำหนดค่า |
|---|---|---|
| BP1 + BP2 + BP3 + BP9 + BP10 + BP11 | CFF EXP + SFF 8i | 1 |
| CFF EXP + CFF 16i | 2 |
การเดินสายไปยังอะแดปเตอร์ SFF 8i (การกำหนดค่า 1)
หมายเหตุ
ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง
รูปที่ 1. การเดินสายไปยังอะแดปเตอร์ SFF 8i
| จาก | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 ตัวขยาย CFF: RAID/HBA | 1 อะแดปเตอร์ 8i:
| 780 มม. |
การเดินสายไปยังตัวขยาย CFF (การกำหนดค่า 1/2)
หมายเหตุ
ไม่จำเป็นต้องใช้สาย 5 ในการกำหนดค่า 2 (CFF EXP + CFF 16i)

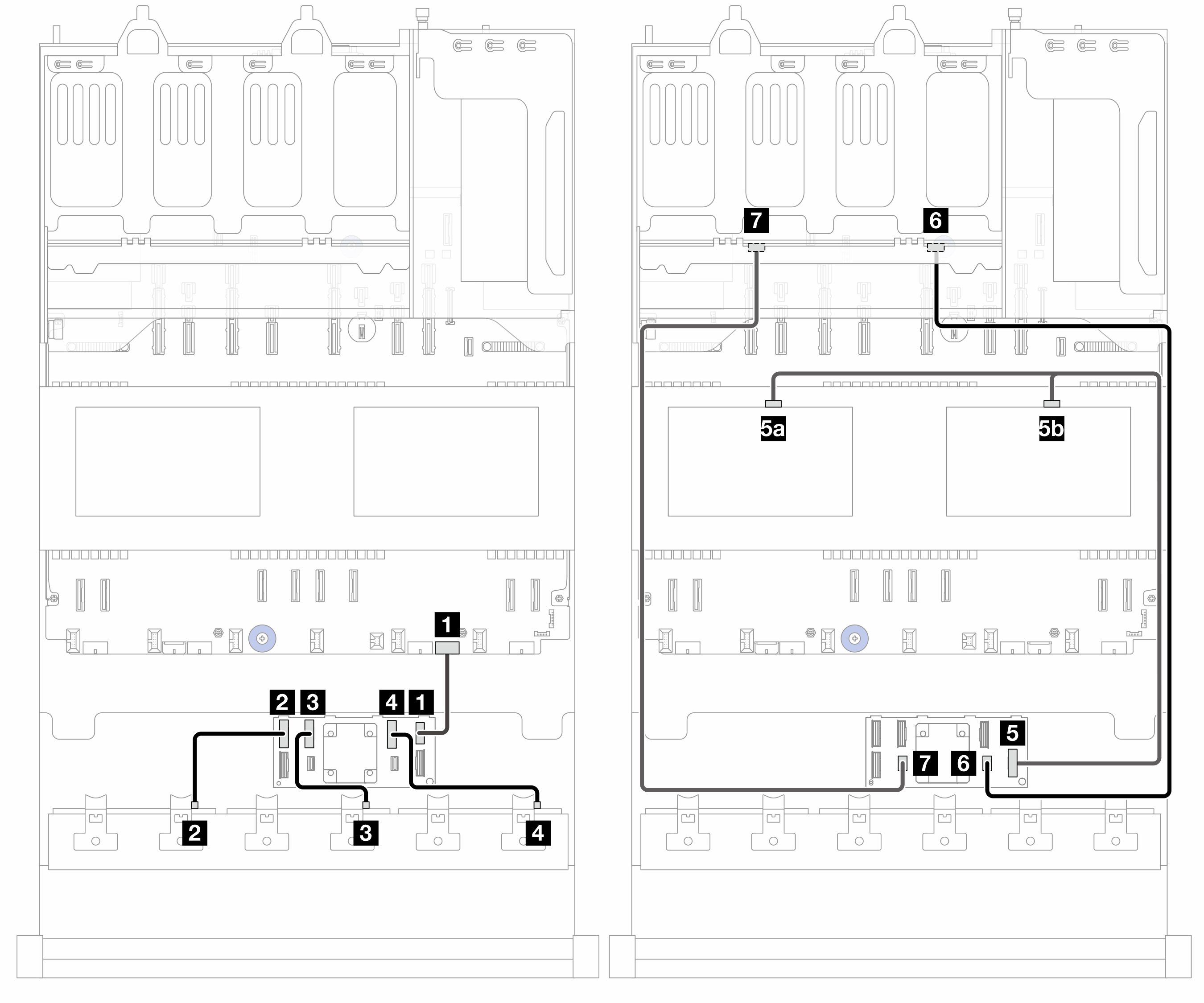

รูปที่ 2. การเดินสายไปยังตัวขยาย CFF
PB: แผงโปรเซสเซอร์
| จาก (ตัวขยาย CFF) | ไปยัง | ความยาวสาย |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 มม. |
| 2 C0 | 2 BP1: SAS | 200 มม. |
| 3 C1 | 3 BP2: SAS | 110 มม. |
| 4 C2 | 4 BP3: SAS | 110 มม. |
| 5 C3 | 5a BP10: SAS | 700/500 มม. |
| 5b BP11: SAS | ||
| 6 C4 | 6 BP9: SAS 0 | 800 มม. |
| 7 C5 | 7 BP9: SAS 1 | 800 มม. |
การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 2)
รูปที่ 3. การเดินสายไปยังอะแดปเตอร์ CFF 16i
2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์
| จาก (อะแดปเตอร์ CFF 16i) | ไปยัง | ความยาวสาย | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 ตัวขยาย CFF: RAID/HBA | 2 ตัวขยาย CFF: RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
| 4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
| 5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
