前面 24 x 2.5 型 SAS/SATA + 中央 8 x 2.5 型 SAS/SATA + 背面 8 x 2.5 型 SAS/SATA
このトピックでは、前面 24 x 2.5 型 SAS/SATA + 中央 8 x 2.5 型 SAS/SATA + 背面 8 x 2.5 型 SAS/SATA 構成のケーブル配線について説明します。
以下の表の構成番号は、説明のみを目的としています。
BP 構成 | ストレージ・コントローラー | 構成番号 |
---|---|---|
BP1 + BP2 + BP3 + BP9 + BP10 + BP11 | CFF EXP + SFF 8i | 1 |
CFF EXP + CFF 16i | 2 |
SFF 8i アダプターへのケーブル配線 (構成 1)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 1. SFF 8i アダプターへのケーブル配線


始点 | 終点 | ケーブルの長さ |
---|---|---|
1 CFF エクスパンダー: RAID/HBA | 1 8i アダプター:
| 780 mm |
CFF エクスパンダーへのケーブル配線 (構成 1/2)
注
ケーブル 5 は構成 2 (CFF EXP + CFF 16i) では必要ありません。

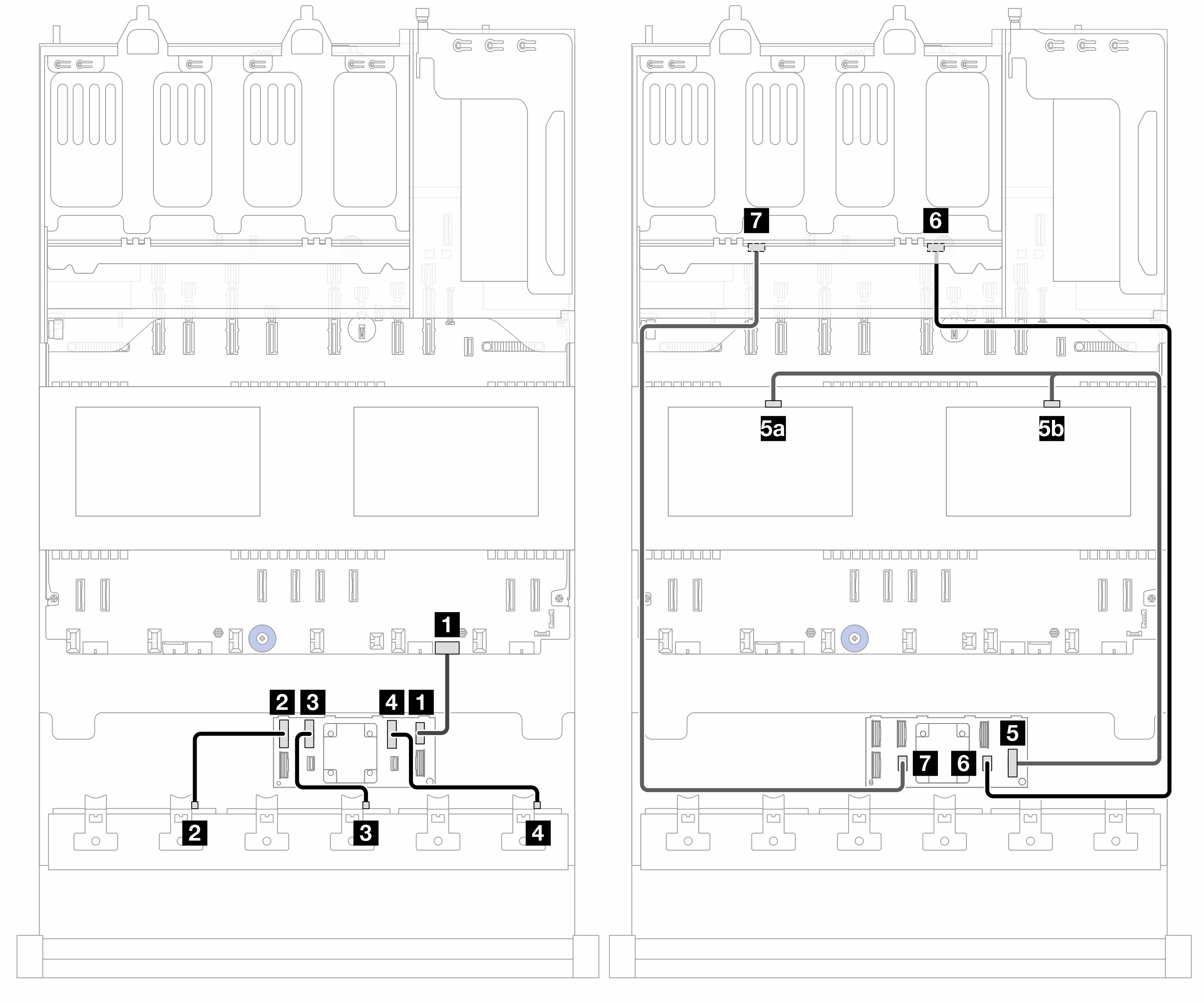

図 2. CFF エクスパンダーへのケーブル配線


PB: プロセッサー・ボード
始点 (CFF エクスパンダー) | 終点 | ケーブルの長さ |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 mm |
2 C0 | 2 BP1: SAS | 200 mm |
3 C1 | 3 BP2: SAS | 110 mm |
4 C2 | 4 BP3: SAS | 110 mm |
5 C3 | 5a BP10: SAS | 700/500 mm |
5b BP11: SAS | ||
6 C4 | 6 BP9: SAS 0 | 800 mm |
7 C5 | 7 BP9: SAS 1 | 800 mm |
CFF 16i アダプターへのケーブル配線 (構成 2)
図 3. CFF 16i アダプターへのケーブル配線


2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード
始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 CFF エクスパンダー: RAID/HBA | 2 CFF エクスパンダー: RAID/HBA |
|
2b C1 | |||
3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
