Vorne 24 x 2,5-Zoll-SAS/SATA + Mitte 8 x 2,5-Zoll-SAS/SATA + hinten 8 x 2,5-Zoll-SAS/SATA
Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 24 x 2,5‑Zoll-SAS/SATA vorne + 8 x 2,5‑Zoll-SAS/SATA in der Mitte + 8 x 2,5‑Zoll-SAS/SATA hinten.
Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
| BP-Konfig. | Speichercontroller | Konfig. Nr. |
|---|---|---|
| BP1 + BP2 + BP3 + BP9 + BP10 + BP11 | CFF EXP + SFF 8i | 1 |
| CFF EXP + CFF 16i | 2 |
Kabelführung zum SFF 8i Adapter (Konfig. 1)
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 1. Kabelführung zum SFF 8i Adapter
| Von | Zu | Kabellänge |
|---|---|---|
| 1 CFF-Expander: RAID/HBA | 1 8i Adapter:
| 780 mm |
Kabelführung zum CFF-Expander (Konfig. 1/2)
Anmerkung
Kabel 5 wird bei Konfiguration 2 (CFF EXP + CFF 16i) nicht benötigt.

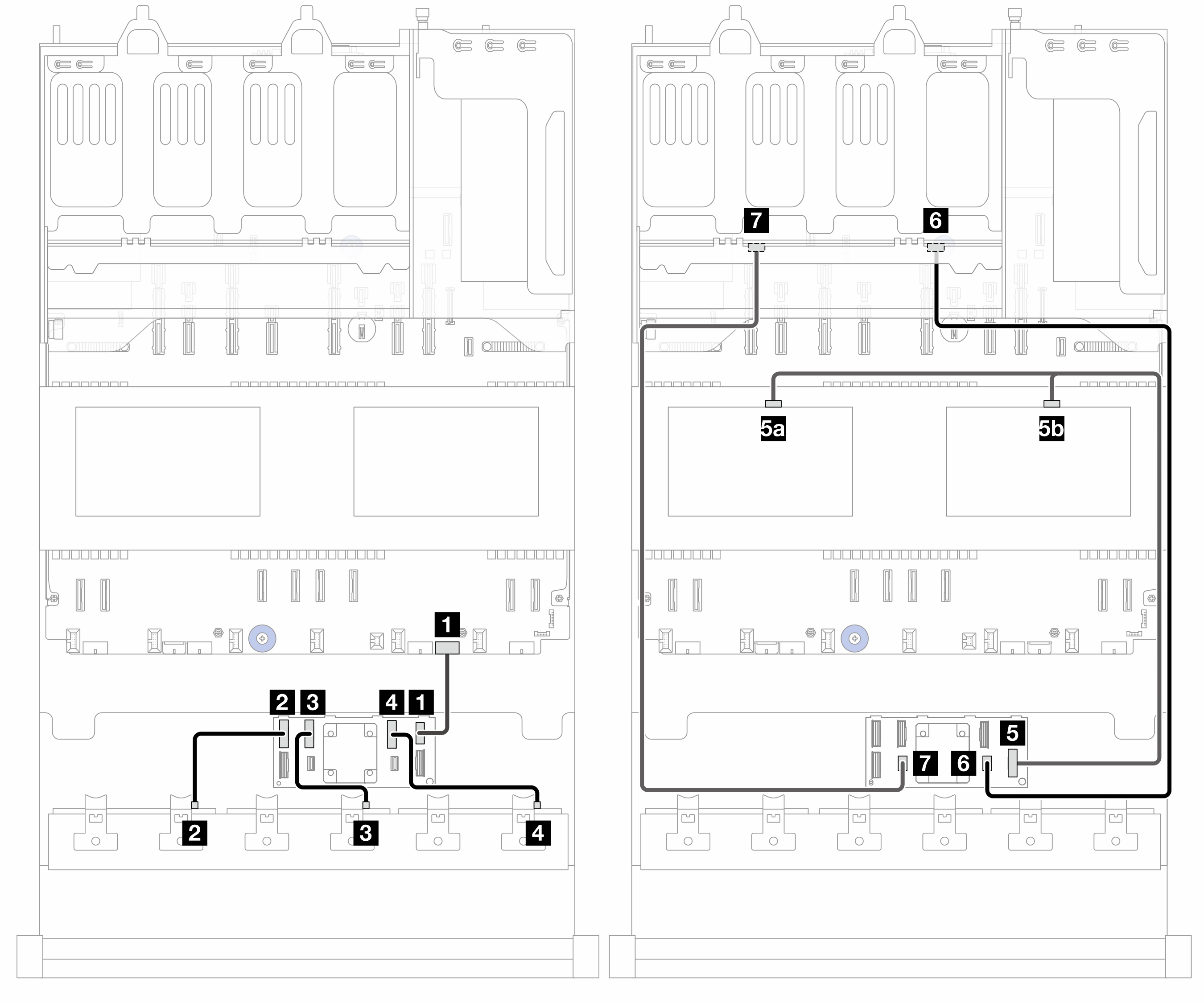

Abbildung 2. Kabelführung zum CFF-Expander
PB: Prozessorplatine
| Von (CFF-Expander) | Zu | Kabellänge |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C3 | 5a BP10: SAS | 700/500 mm |
| 5b BP11: SAS | ||
| 6 C4 | 6 BP9: SAS 0 | 800 mm |
| 7 C5 | 7 BP9: SAS 1 | 800 mm |
Kabelführung zum CFF 16i Adapter (Konfiguration 2)
Abbildung 3. Kabelführung zum CFF 16i Adapter
2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
| Von (CFF 16i Adapter) | Zu | Kabellänge | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 CFF-Expander: RAID/HBA | 2 CFF-Expander: RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
| 4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
| 5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
