正面 24 x 2.5 英寸 SAS/SATA + 中间 8 x 2.5 英寸 SAS/SATA + 背面 8 x 2.5 英寸 SAS/SATA
本主题介绍正面 24 x 2.5 英寸 SAS/SATA + 中间 8 x 2.5 英寸 SAS/SATA + 背面 8 x 2.5 英寸 SAS/SATA 配置的线缆布放。
下表中的配置编号仅供描述之用。
| 背板配置 | 存储控制器 | 配置编号 |
|---|---|---|
| 背板 1 + 背板 2 + 背板 3 + 背板 9 + 背板 10 + 背板 11 | CFF EXP + SFF 8i | 1 |
| CFF EXP + CFF 16i | 2 |
到 SFF 8i 适配器的线缆布放（配置 1）
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。
图 1. 到 SFF 8i 适配器的线缆布放
| 从 | 到 | 线缆长度 |
|---|---|---|
| 1 CFF 扩展器：RAID/HBA | 1 8i 适配器：
| 780 毫米 |
到 CFF 扩展器的线缆布放（配置 1/2）
注
配置 2（CFF EXP + CFF 16i）中不需要线缆 5。

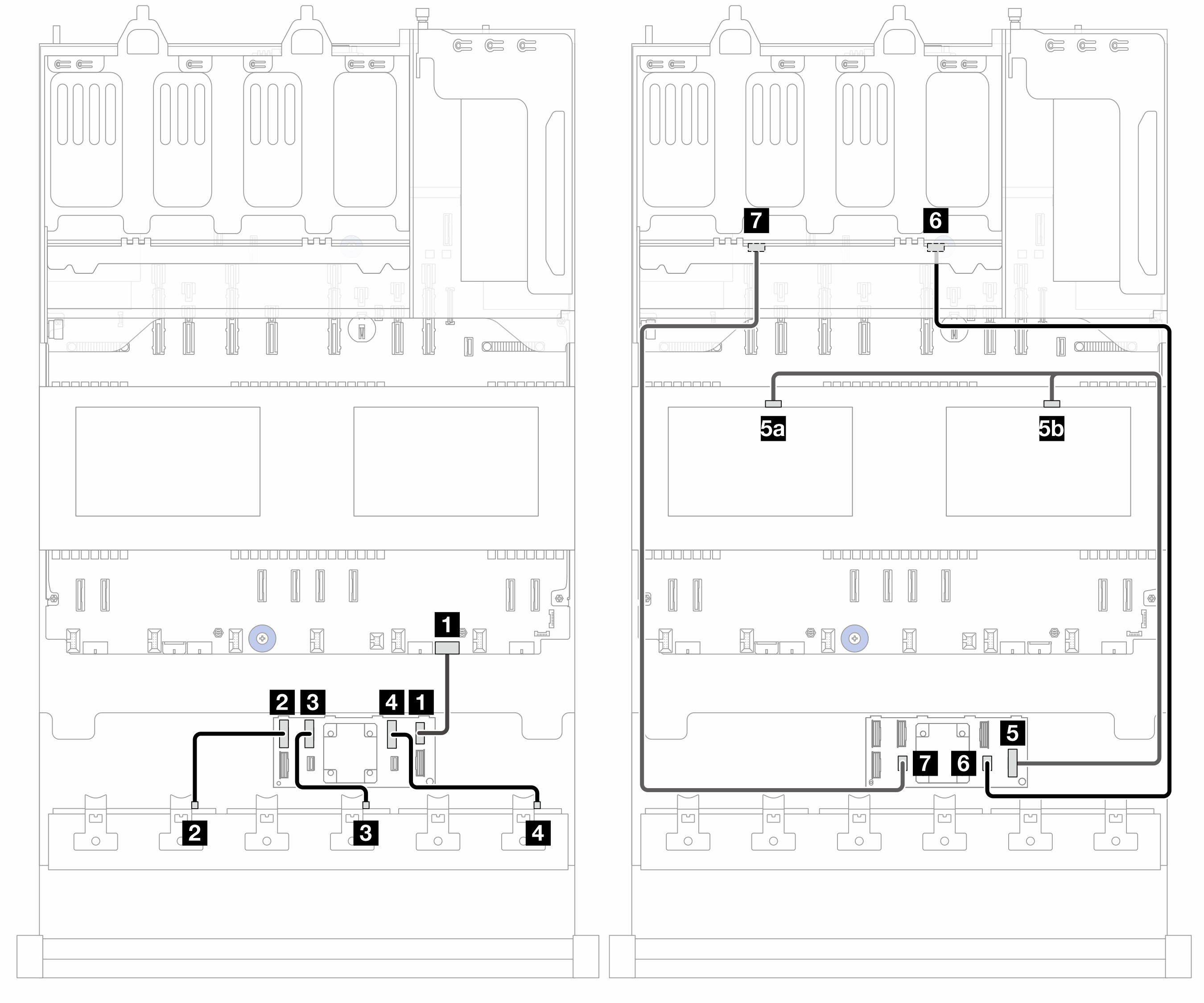

图 2. 到 CFF 扩展器的线缆布放
PB：处理器板
| 从（CFF 扩展器） | 到 | 线缆长度 |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 毫米 |
| 2 C0 | 2 背板 1：SAS | 200 毫米 |
| 3 C1 | 3 背板 2：SAS | 110 毫米 |
| 4 C2 | 4 背板 3：SAS | 110 毫米 |
| 5 C3 | 5a 背板 10：SAS | 700/500 毫米 |
| 5b 背板 11：SAS | ||
| 6 C4 | 6 背板 9：SAS 0 | 800 毫米 |
| 7 C5 | 7 背板 9：SAS 1 | 800 毫米 |
到 CFF 16i 适配器的线缆布放（配置 2）
图 3. 到 CFF 16i 适配器的线缆布放
2P：两个处理器；1P：一个处理器; PB：处理器板
| 从（CFF 16i 适配器） | 到 | 线缆长度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB：电源接口 14 | |||
| 2a C0 | 2 CFF 扩展器：RAID/HBA | 2 CFF 扩展器：RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 背板 10：SAS | 3 背板 10：SAS |
|
| 4 C3 | 4 背板 11：SAS | 4 背板 11：SAS |
|
| 5 MB (CFF INPUT) | 5 PB：PCIe 4 | 5 PB：PCIe 4 |
|
