正面 24 x 2.5 英寸 NVMe + 中间 8 x 2.5 英寸 NVMe + 背面 4 x 2.5 英寸 NVMe
本主题介绍正面 24 x 2.5 英寸 NVMe + 中间 8 x 2.5 英寸 NVMe + 背面 4 x 2.5 英寸 NVMe 配置的线缆布放。
注
仅当装有两个处理器时,才支持此配置。
到背板 1 的 NVMe 线缆布放

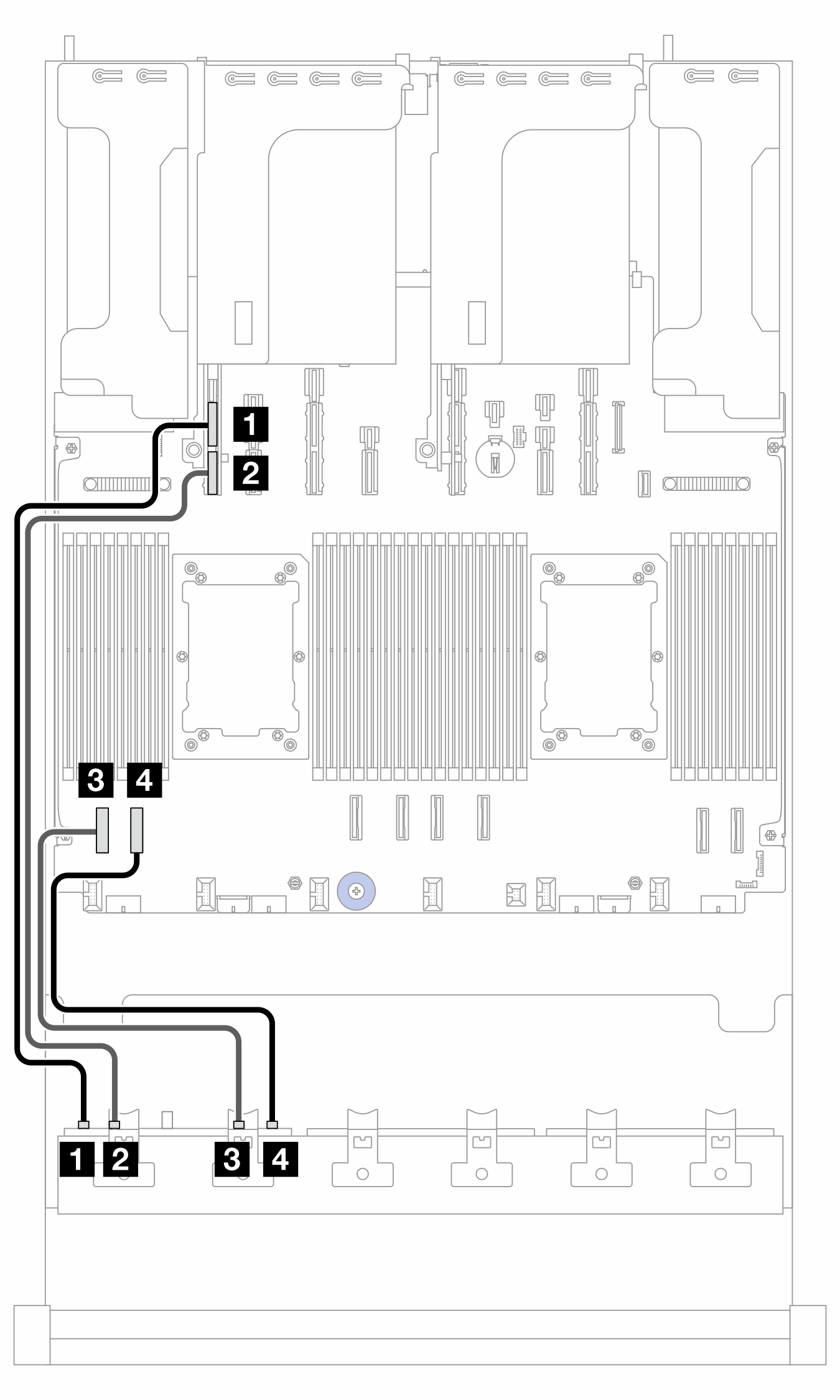

图 1. 到背板 1 的 NVMe 线缆布放


从(背板 1) | 到(处理器板) | 线缆长度 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 15A | 600 毫米 |
2 NVMe 2-3 | 2 PCIe 15B | 600 毫米 |
3 NVMe 4-5 | 3 PCIe 8 | 350 毫米 |
4 NVMe 6-7 | 4 PCIe 7 | 350 毫米 |
到背板 2 的 NVMe 线缆布放

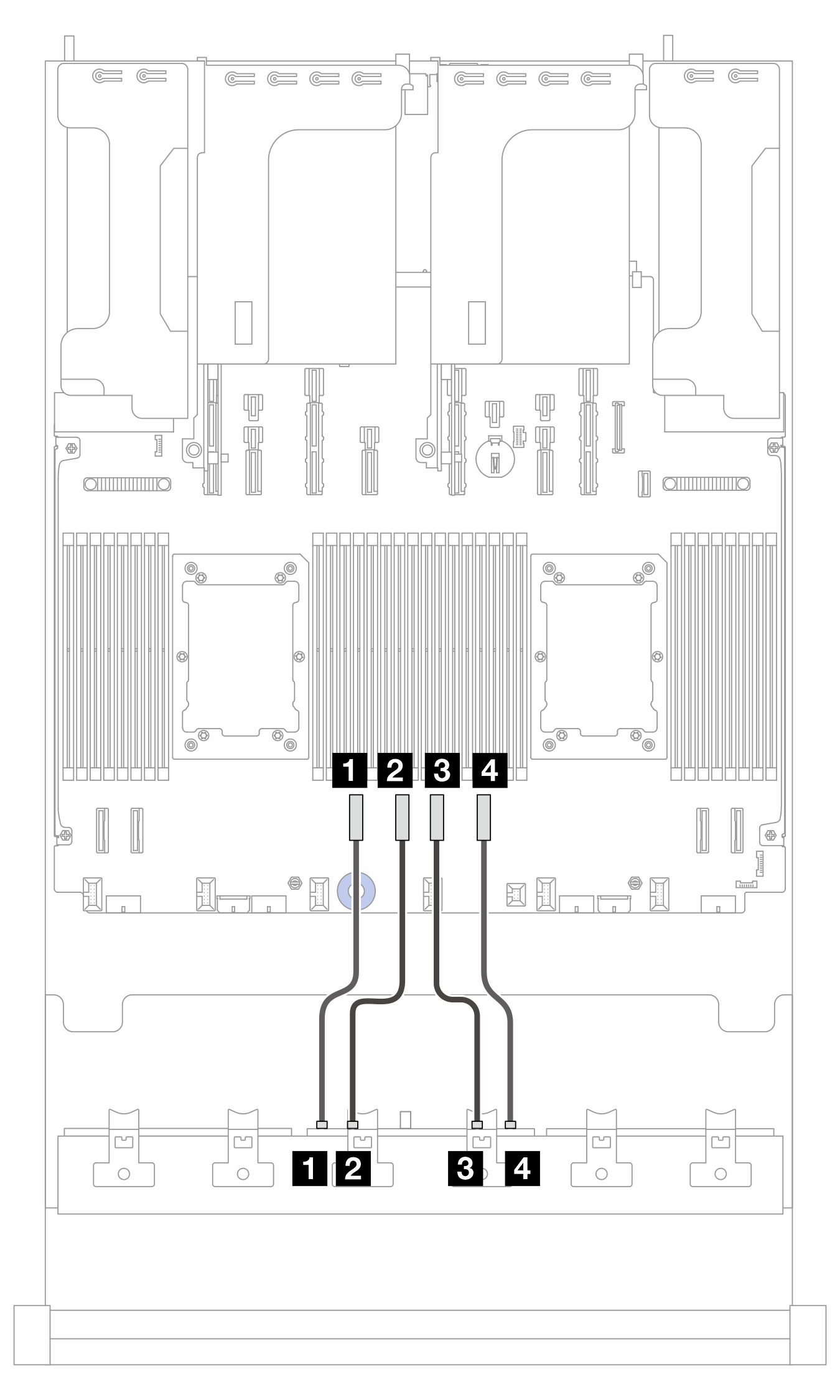

图 2. 到背板 2 的线缆布放


从(背板 2) | 到(处理器板) | 线缆长度 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 6 | 250 毫米 |
2 NVMe 2-3 | 2 PCIe 5 | 250 毫米 |
3 NVMe 4-5 | 3 PCIe 4 | 250 毫米 |
4 NVMe 6-7 | 4 PCIe 3 | 250 毫米 |
到背板 3 的 NVMe 线缆布放

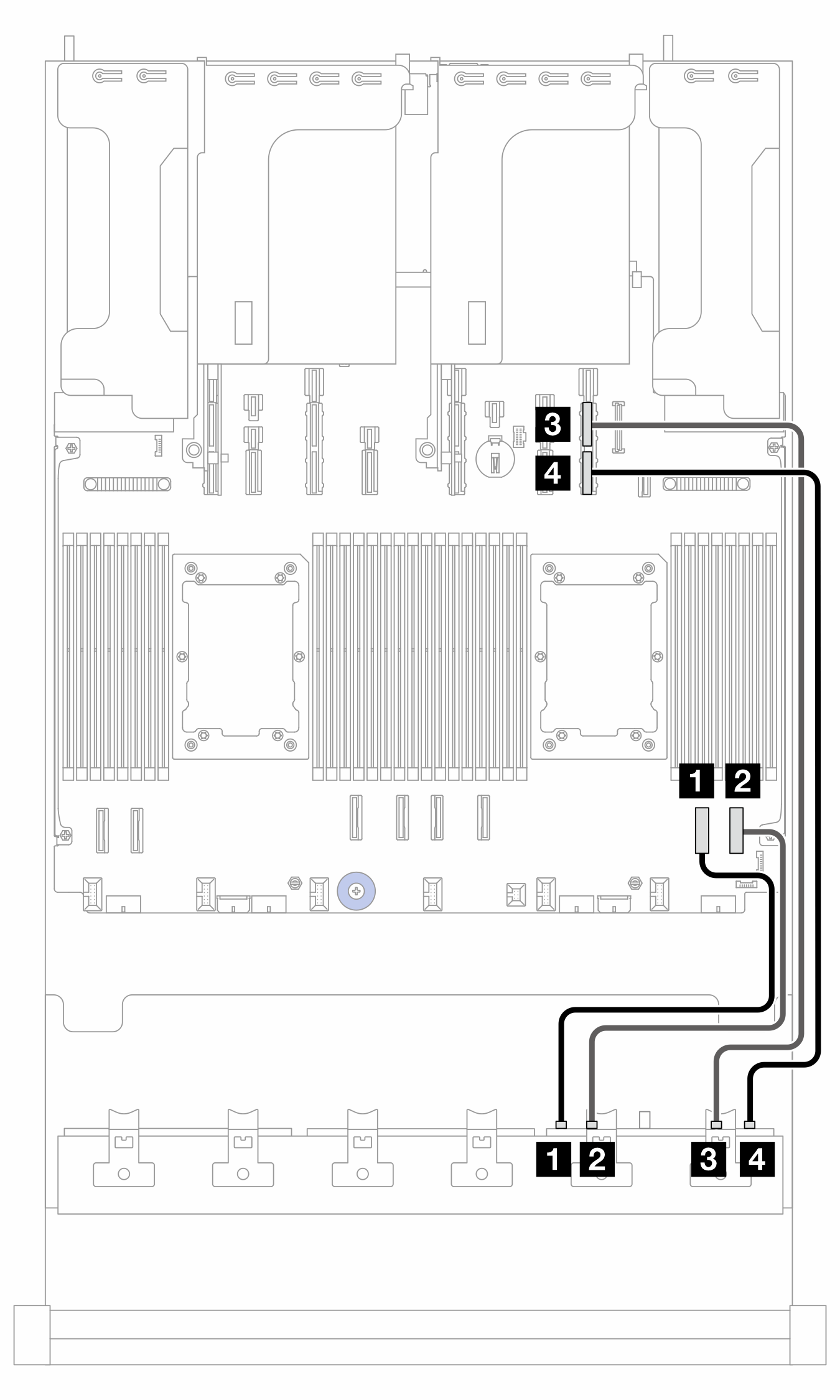

图 3. 到背板 3 的 NVMe 线缆布放


从(背板 3) | 到(处理器板) | 线缆长度 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 2 | 350 毫米 |
2 NVMe 2-3 | 2 PCIe 1 | 350 毫米 |
3 NVMe 4-5 | 3 PCIe 9A | 600 毫米 |
4 NVMe 6-7 | 4 PCIe 9B | 600 毫米 |
到背板 9 的 NVMe 线缆布放
图 4. 到背板 9 的 NVMe 线缆布放


从(背板 9) | 到(处理器板) | 线缆长度 |
---|---|---|
1 NVMe 2-3 | 1 PCIe 13B | 280 毫米 |
2 NVMe 0-1 | 2 PCIe 13A | 280 毫米 |
到背板 10 和背板 11 的 NVMe 线缆布放

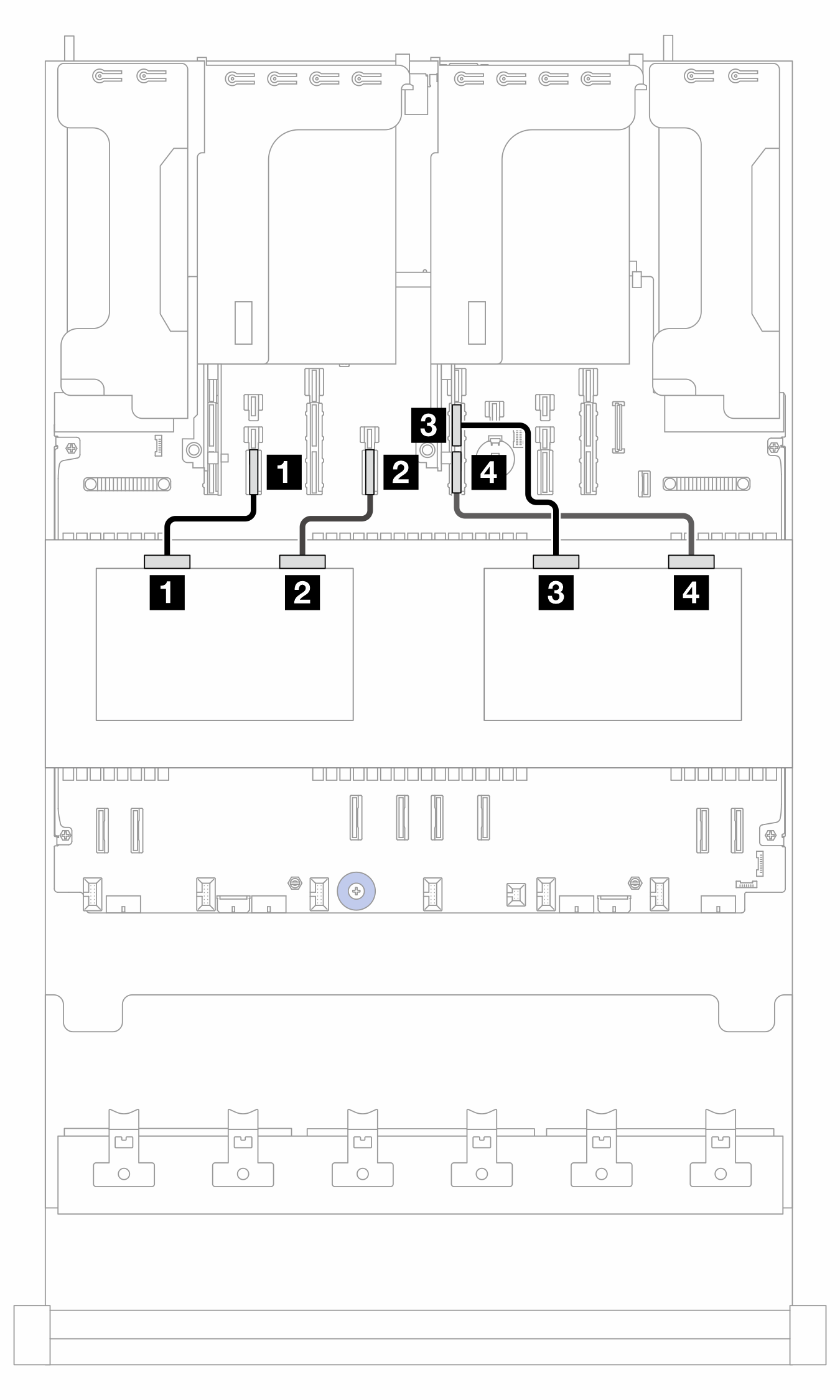

图 5. 到背板 10 和背板 11 的 NVMe 线缆布放


从 | 到(处理器板) | 线缆长度 |
---|---|---|
1 背板 10:NVMe 0-1 | 1 PCIe 14 | 280 毫米 |
2 背板 10:NVMe 2-3 | 2 PCIe 12 | 280 毫米 |
3 背板 11:NVMe 0-1 | 3 PCIe 11A | 280 毫米 |
4 背板 11:NVMe 2-3 | 4 PCIe 11B | 280 毫米 |
