前方 24 x 2.5 吋 NVMe + 中間 8 x 2.5 吋 NVMe + 後方 4 x 2.5 吋 NVMe
本主題提供前方 24 x 2.5 吋 NVMe + 中間 8 x 2.5 吋 NVMe + 後方 4 x 2.5 吋 NVMe 配置的纜線佈線資訊。
NVMe 纜線佈線至 BP1

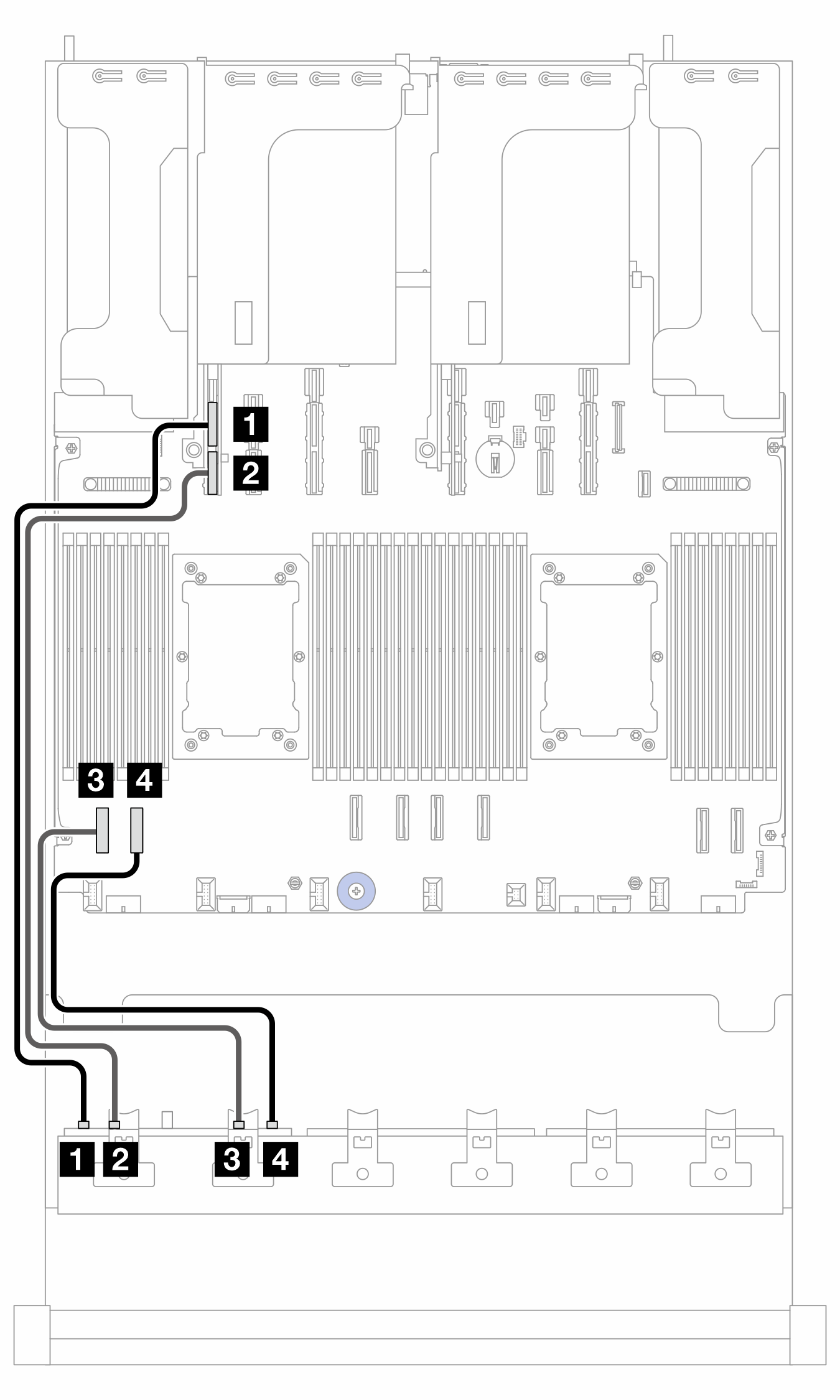

圖 1. NVMe 纜線佈線至 BP1


從 (BP1) | 至(處理器板) | 纜線長度 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 15A | 600 公釐 |
2 NVMe 2-3 | 2 PCIe 15B | 600 公釐 |
3 NVMe 4-5 | 3 PCIe 8 | 350 公釐 |
4 NVMe 6-7 | 4 PCIe 7 | 350 公釐 |
NVMe 纜線佈線至 BP2

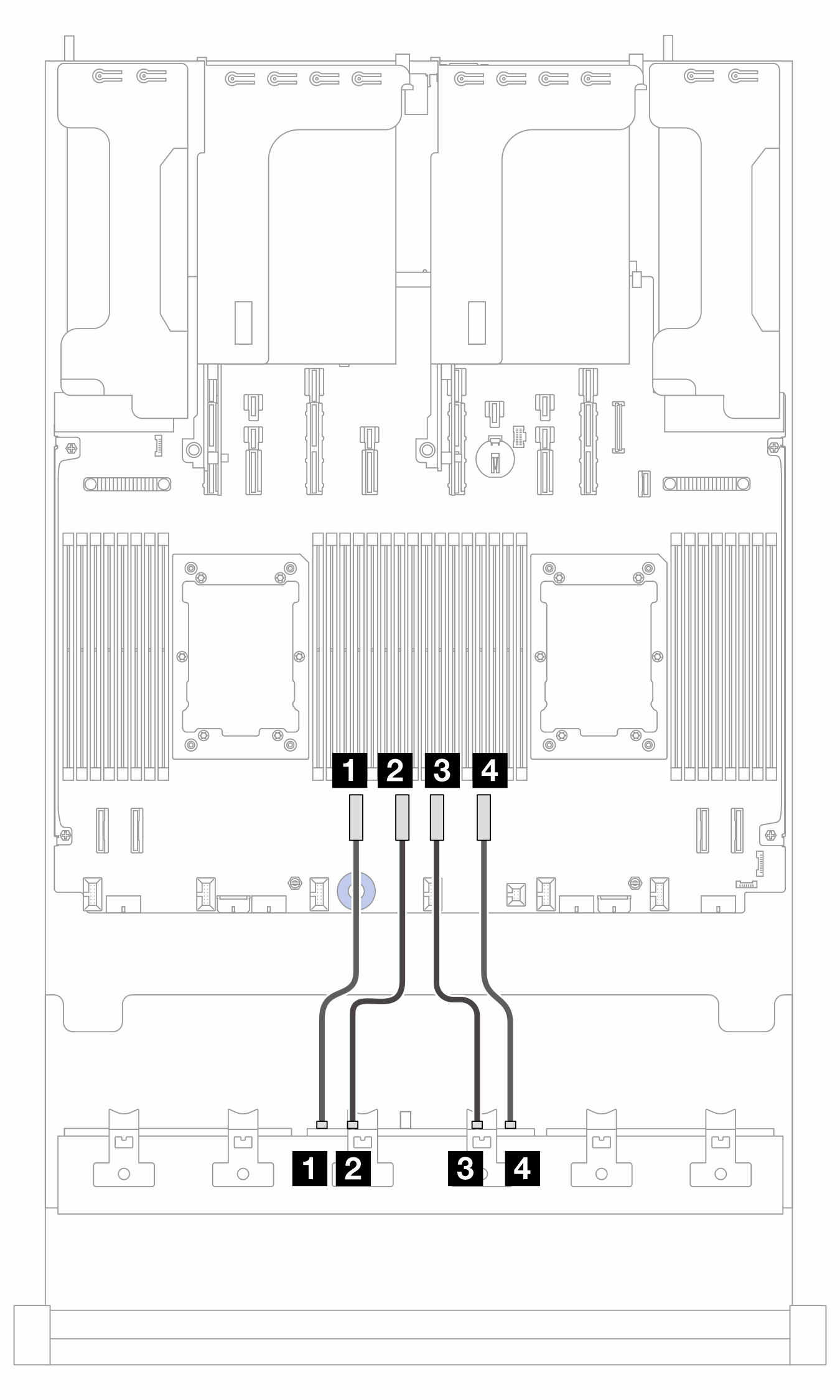

圖 2. 纜線佈線至 BP2


從 (BP2) | 至(處理器板) | 纜線長度 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 6 | 250 公釐 |
2 NVMe 2-3 | 2 PCIe 5 | 250 公釐 |
3 NVMe 4-5 | 3 PCIe 4 | 250 公釐 |
4 NVMe 6-7 | 4 PCIe 3 | 250 公釐 |
NVMe 纜線佈線至 BP3

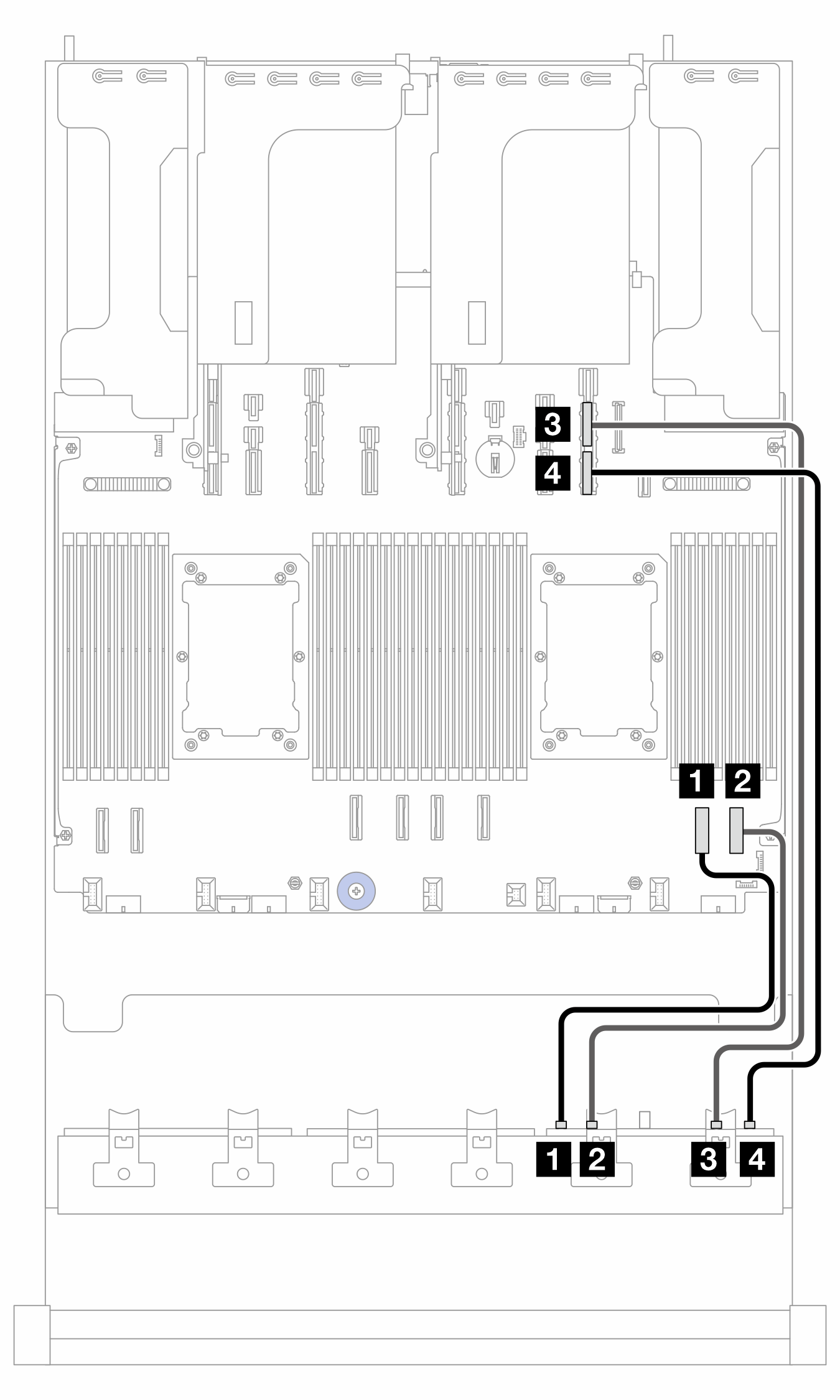

圖 3. NVMe 纜線佈線至 BP3


從 (BP3) | 至(處理器板) | 纜線長度 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 2 | 350 公釐 |
2 NVMe 2-3 | 2 PCIe 1 | 350 公釐 |
3 NVMe 4-5 | 3 PCIe 9A | 600 公釐 |
4 NVMe 6-7 | 4 PCIe 9B | 600 公釐 |
NVMe 纜線佈線至 BP9
圖 4. NVMe 纜線佈線至 BP9


從 (BP9) | 至(處理器板) | 纜線長度 |
---|---|---|
1 NVMe 2-3 | 1 PCIe 13B | 280 公釐 |
2 NVMe 0-1 | 2 PCIe 13A | 280 公釐 |
NVMe 纜線佈線至 BP10 和 BP11

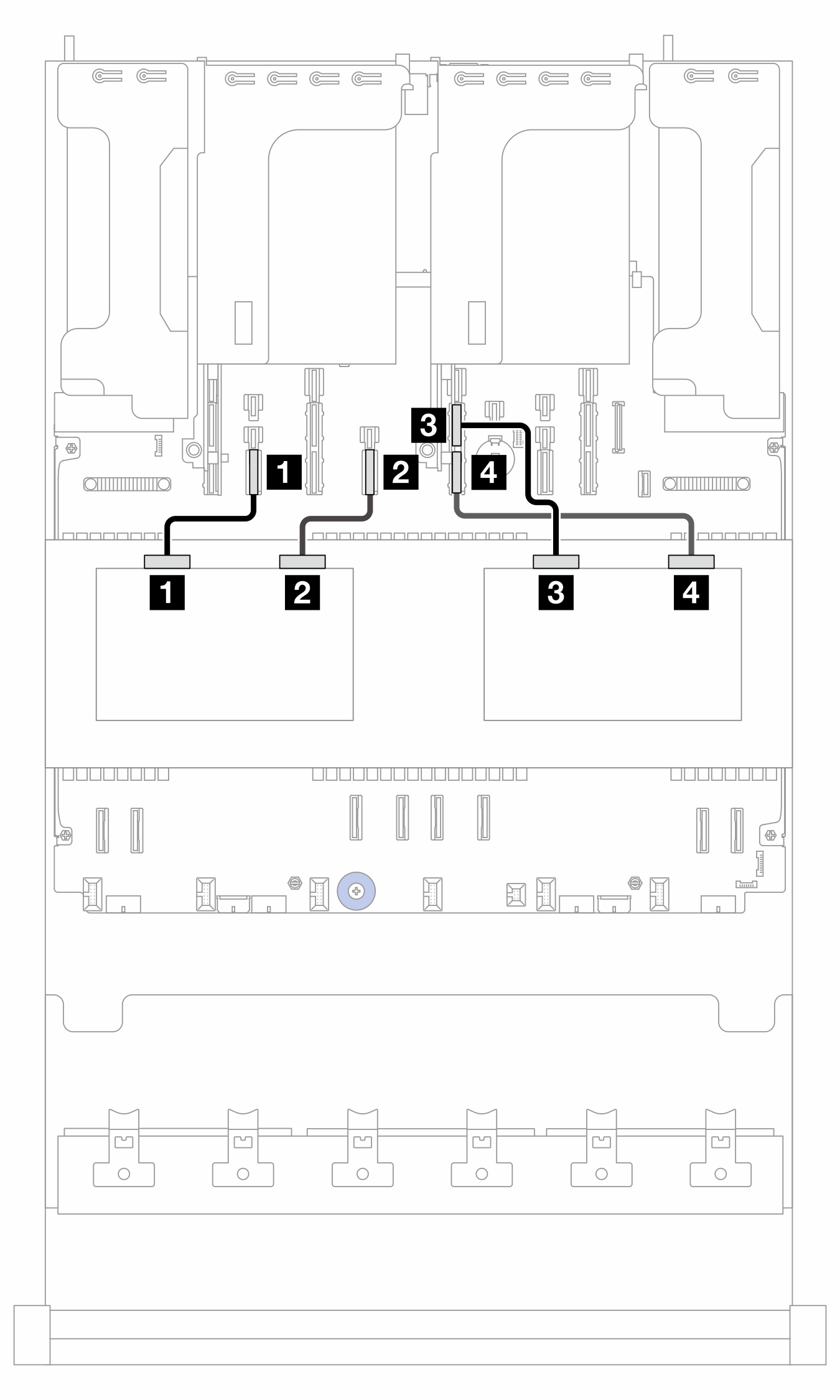

圖 5. NVMe 纜線佈線至 BP10 和 BP11


從 | 至(處理器板) | 纜線長度 |
---|---|---|
1 BP10:NVMe 0-1 | 1 PCIe 14 | 280 公釐 |
2 BP10:NVMe 2-3 | 2 PCIe 12 | 280 公釐 |
3 BP11:NVMe 0-1 | 3 PCIe 11A | 280 公釐 |
4 BP11:NVMe 2-3 | 4 PCIe 11B | 280 公釐 |
