前方 24 x 2.5 吋 SAS/SATA + 中間 8 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 SAS/SATA

本主題提供前方 24 x 2.5 吋 SAS/SATA + 中間 8 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 SAS/SATA 配置的纜線佈線資訊。

下表中的配置編號僅用於描述目的。
BP 配置儲存體控制器配置編號
BP1 + BP2 + BP3 + BP9 + BP10 + BP11CFF EXP + SFF 8i1
CFF EXP + CFF 16i2

纜線佈線至 SFF 8i 配接卡(配置 1)

配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。

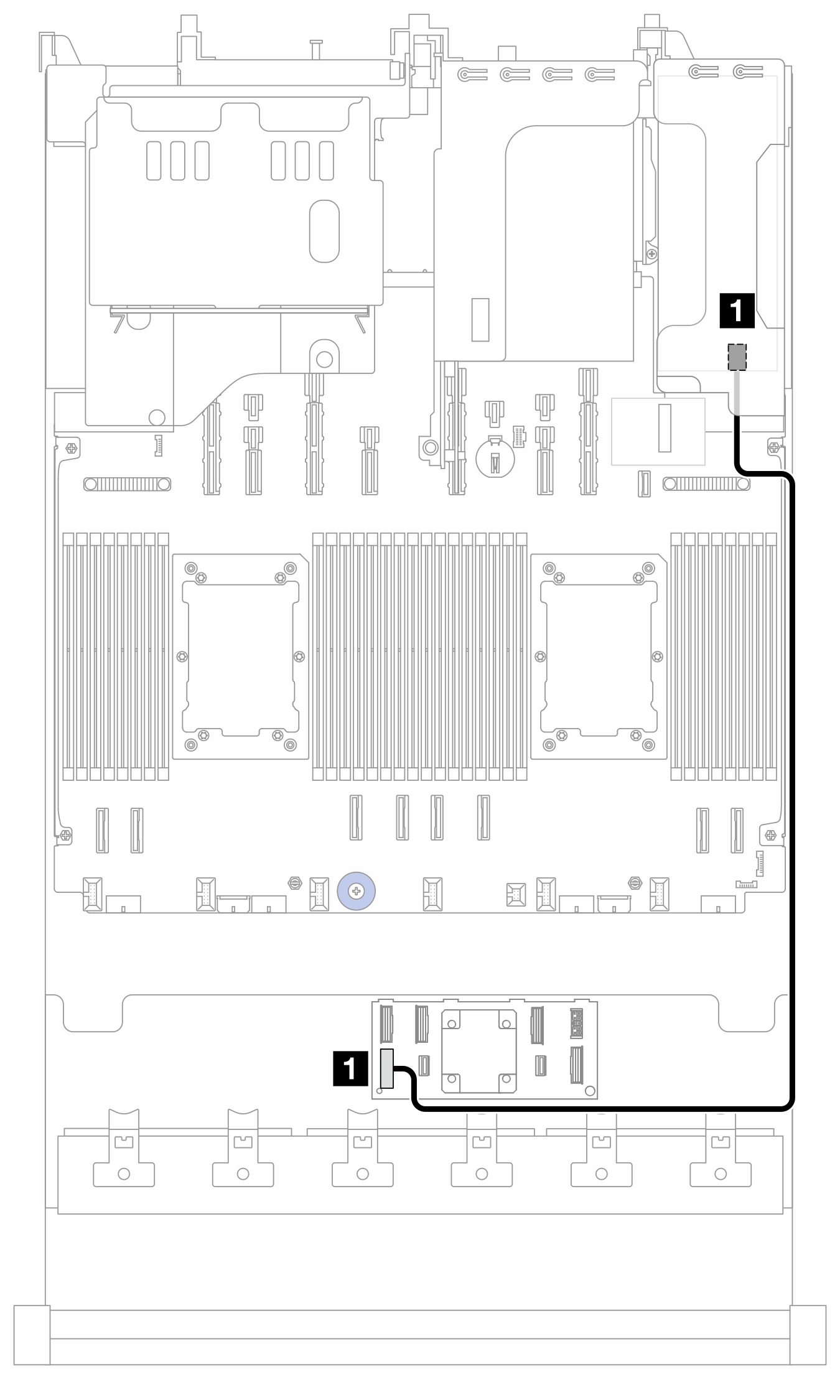

圖 1. 纜線佈線至 SFF 8i 配接卡

纜線長度
1 CFF 擴充器:RAID/HBA1 8i 配接卡:
  • Gen 4:C0

  • Gen 3:C0C1

780 公釐

纜線佈線至 CFF 擴充器(配置 1)

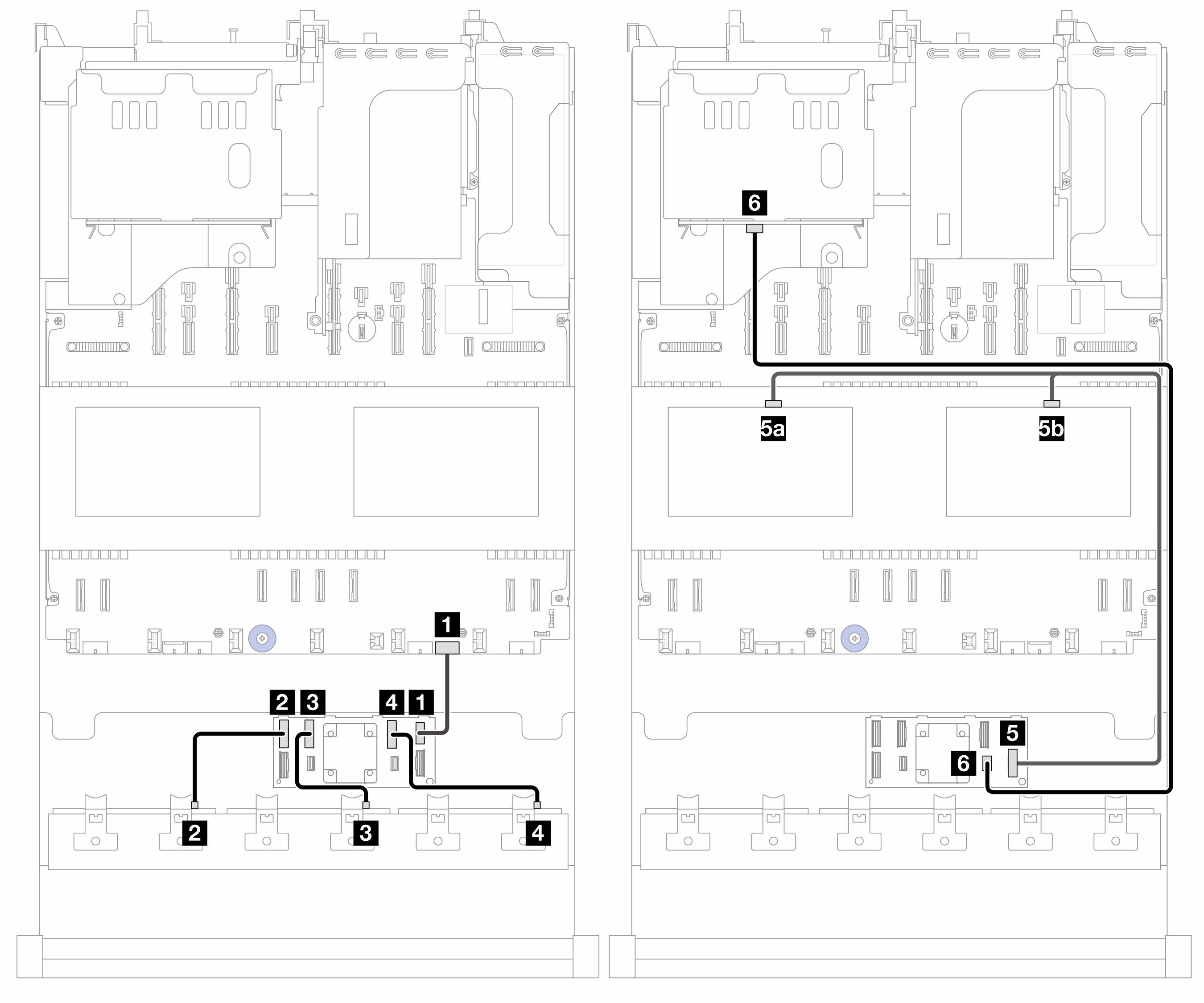

圖 2. 纜線佈線至 CFF 擴充器(配置 1)

PB:處理器板
從 (CFF 擴充器)纜線長度
1 POWER1 PB: EXP PWR210 公釐
2 C02 BP1:SAS200 公釐
3 C13 BP2:SAS110 公釐
4 C24 BP3:SAS110 公釐
5 C35a BP10:SAS700/500 公釐
5b BP11:SAS
6 C46 BP9:SAS800 公釐

纜線佈線至 CFF 擴充器(配置 2)

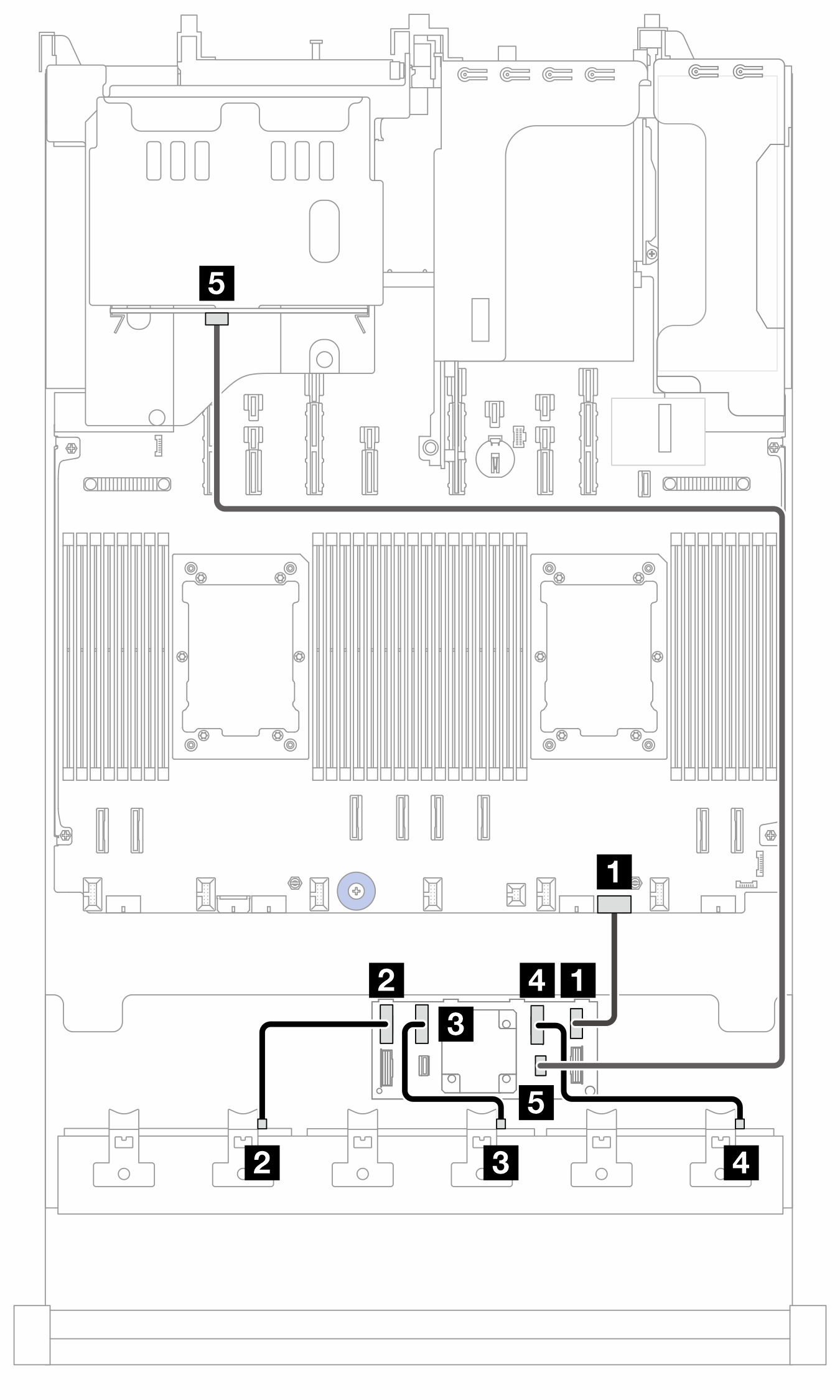

圖 3. 纜線佈線至 CFF 擴充器

從 (CFF 擴充器)纜線長度
1 POWER1 PB: EXP PWR210 公釐
2 C02 BP1:SAS200 公釐
3 C13 BP2:SAS110 公釐
4 C24 BP3:SAS110 公釐
5 C45 BP9:SAS800 公釐

纜線佈線至 CFF 16i 配接卡(配置 2)

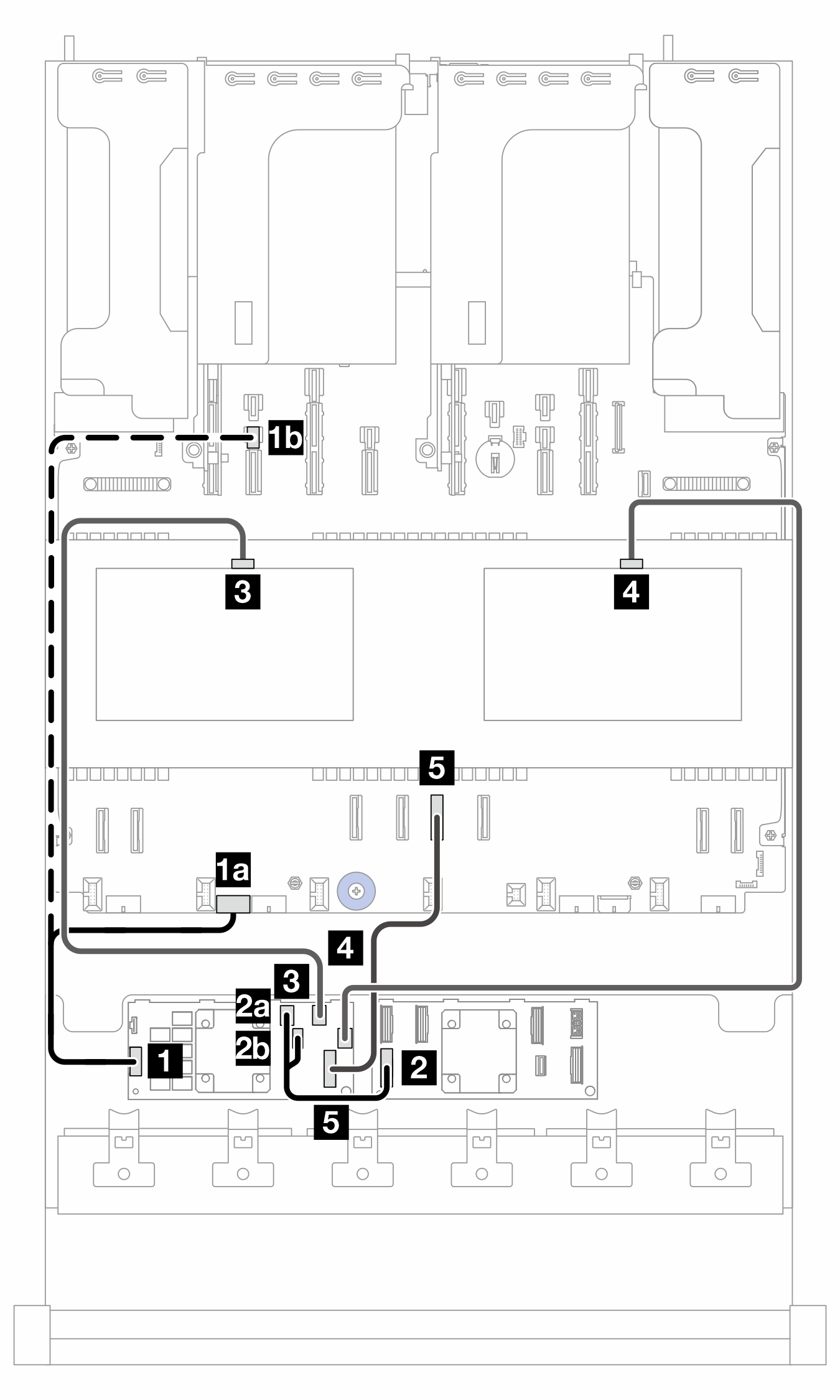

圖 4. 纜線佈線至 CFF 16i 配接卡

2P:兩個處理器;1P:一個處理器; PB:處理器板
從 (CFF 16i 配接卡)纜線長度
2P1P
1 POWER1a PB: RAID PWR1a PB: RAID PWR
  • 2P:210 公釐

  • 1P:300/800 公釐

1b PB:PWR 14
2a C02 CFF 擴充器:RAID/HBA2 CFF 擴充器:RAID/HBA
  • 150/150 公釐

2b C1
3 C23 BP 10:SAS3 BP 10:SAS
  • 700 公釐

4 C34 BP 11:SAS4 BP 11:SAS
  • 700 公釐

5 MB (CFF INPUT)5 PB:PCIe 45 PB:PCIe 4
  • 450 公釐
