Передние 24 отсека для 2,5-дюймовых дисков SAS/SATA + средние 8 отсеков для 2,5-дюймовых дисков SAS/SATA + задние 4 отсека для 2,5-дюймовых дисков SAS/SATA

В этом разделе представлена информация о прокладке кабелей для конфигурации с передними 24 отсеками для 2,5-дюймовых дисков SAS/SATA + средними 8 отсеками для 2,5-дюймовых дисков SAS/SATA + задними 4 отсеками для 2,5-дюймовых дисков SAS/SATA.

Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BPКонтроллер памятиНомер конфигурации
BP1 + BP2 + BP3 + BP9 + BP10 + BP11CFF EXP + SFF 8i1
CFF EXP + CFF 16i2

Прокладка кабелей к адаптеру SFF 8i (конфигурация 1)

Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 1. Прокладка кабелей к адаптеру SFF 8i

ОтКДлина кабеля
1 Расширитель CFF: RAID/HBA1 Адаптер 8i:
  • Gen 4: C0

  • Gen 3: C0C1

780 мм

Прокладка кабелей к расширителю CFF (конфигурация 1)

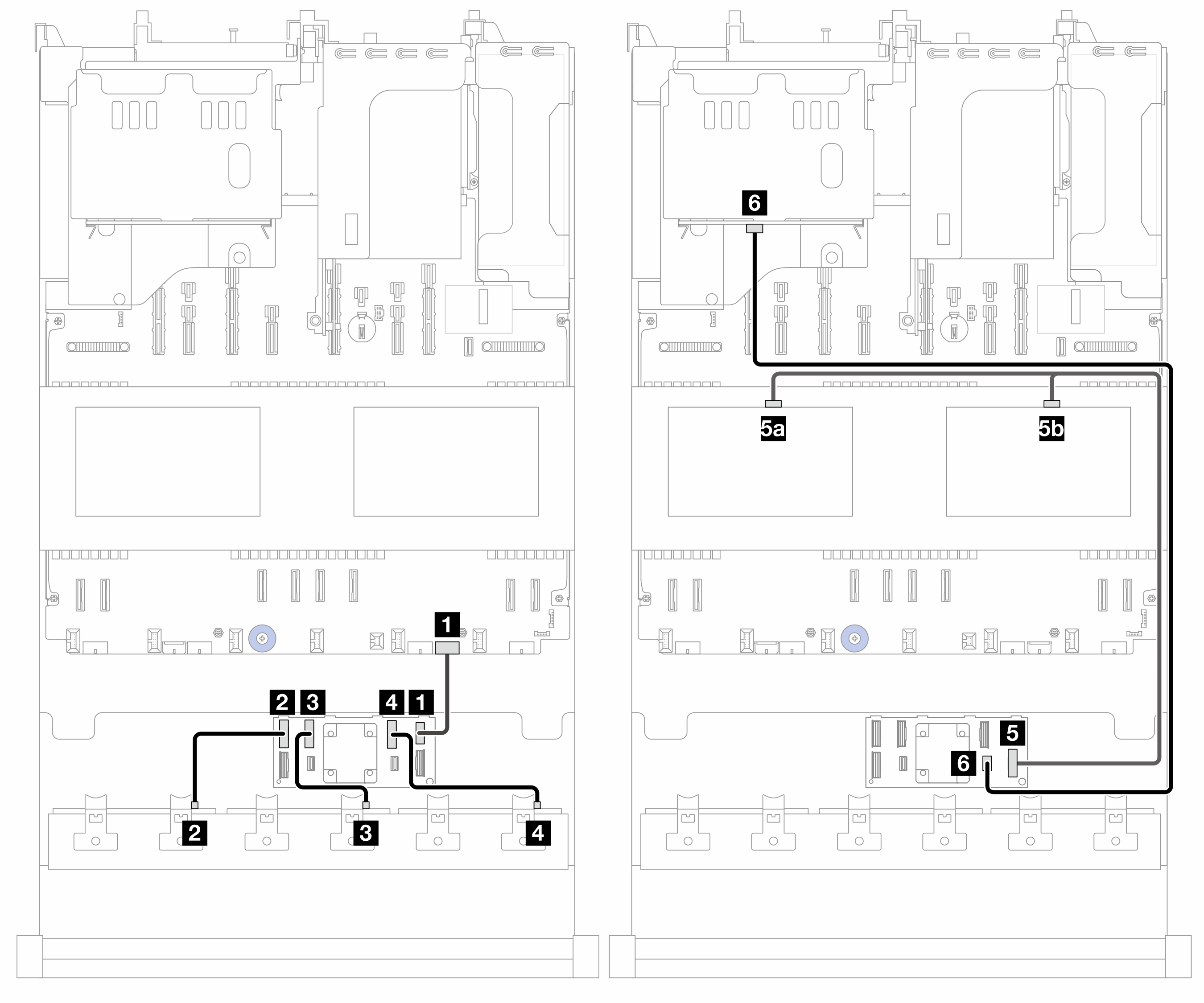

Рис. 2. Прокладка кабелей к расширителю CFF (конфигурация 1)

PB: процессорная плата
От (расширитель CFF)КДлина кабеля
1 POWER1 PB: EXP PWR210 мм
2 C02 BP1: SAS200 мм
3 C13 BP2: SAS110 мм
4 C24 BP3: SAS110 мм
5 C35a BP10: SAS700/500 мм
5b BP11: SAS
6 C46 BP9: SAS800 мм

Прокладка кабелей к расширителю CFF (конфигурация 2)

Рис. 3. Прокладка кабелей к расширителю CFF

От (расширитель CFF)КДлина кабеля
1 POWER1 PB: EXP PWR210 мм
2 C02 BP1: SAS200 мм
3 C13 BP2: SAS110 мм
4 C24 BP3: SAS110 мм
5 C45 BP9: SAS800 мм

Прокладка кабелей к адаптеру CFF 16i (конфигурация 2)

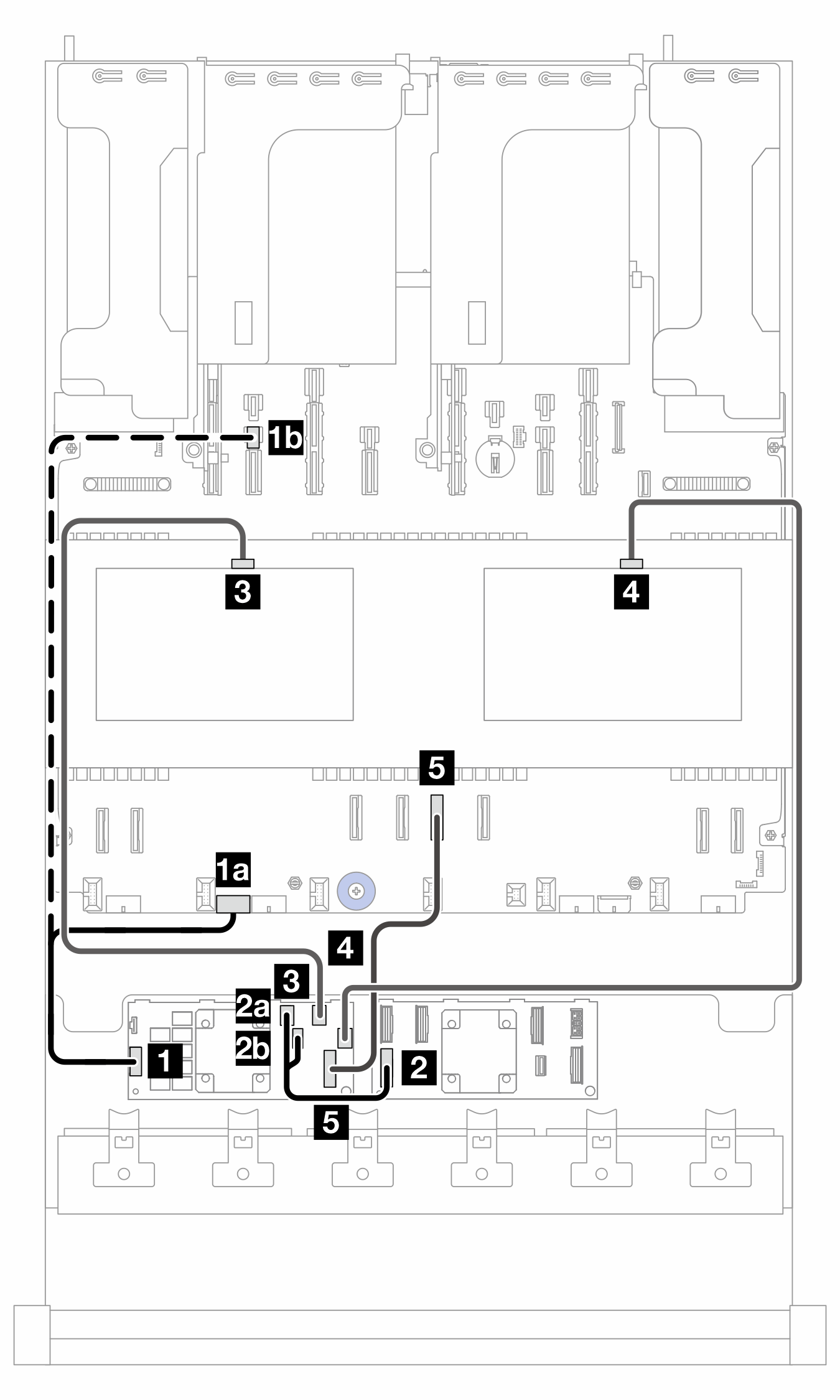

Рис. 4. Прокладка кабелей к адаптеру CFF 16i

2P: два процессора; 1P: один процессор; PB: процессорная плата
От (адаптер 16i CFF)КДлина кабеля
2P1P
1 POWER1a PB: RAID PWR1a PB: RAID PWR
  • 2P: 210 мм

  • 1P: 300/800 мм

1b PB: PWR 14
2a C02 Расширитель CFF: RAID/HBA2 Расширитель CFF: RAID/HBA
  • 150/150 мм

2b C1
3 C23 BP 10: SAS3 BP 10: SAS
  • 700 мм

4 C34 BP 11: SAS4 BP 11: SAS
  • 700 мм

5 MB (CFF INPUT)5 PB: PCIe 45 PB: PCIe 4
  • 450 мм
