Прокладка кабелей для платы-адаптера Riser
В этом разделе представлена информация о прокладке кабелей для отсека плат-адаптеров Riser.
Прокладка кабелей для плат-адаптеров Riser, соответствующих процессору 1
Прокладка кабелей для плат-адаптеров Riser, соответствующих процессору 2

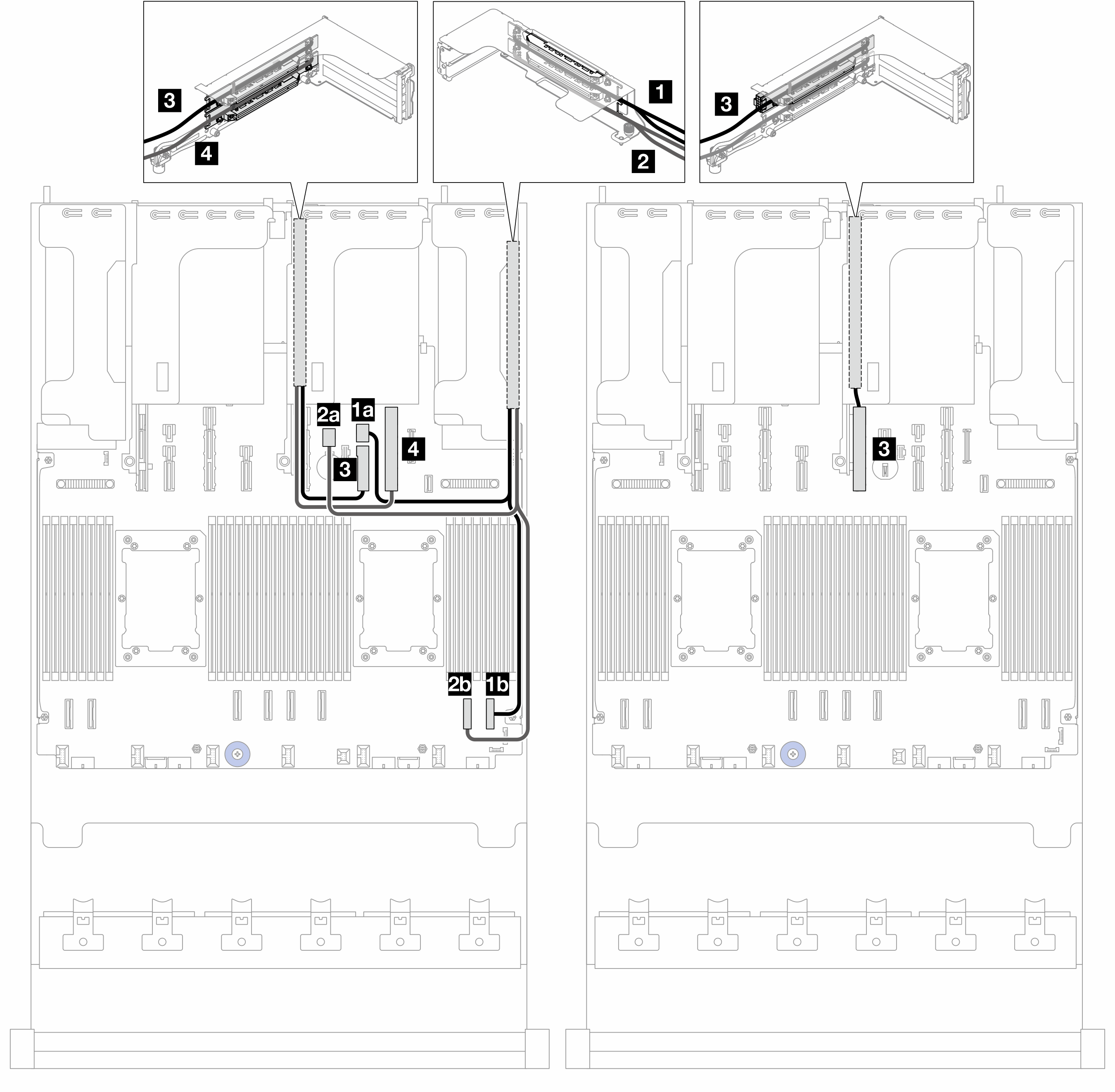

Прокладка кабелей для плат-адаптеров Riser, соответствующих процессору 1
| От | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 Плата-адаптер Riser в гнезде 1 | 1a PWR 20 | 500/400 мм |
| 1b PCIe 1 | ||
| 2 Плата-адаптер Riser в гнезде 2 | 2a PWR 21 | 500/400 мм |
| 2b PCIe 2 | ||
| 3 Плата-адаптер Riser в гнезде 3 | 3 PCIe & PWR 10 (если гнездо 5 занято) | 350 мм |
| 3 PCIe & PWR 11 (если гнездо 5 свободно) | 300 мм | |
| 4 Плата-адаптер Riser в гнезде 4 | 4 PCIe & PWR 9 | 300 мм |

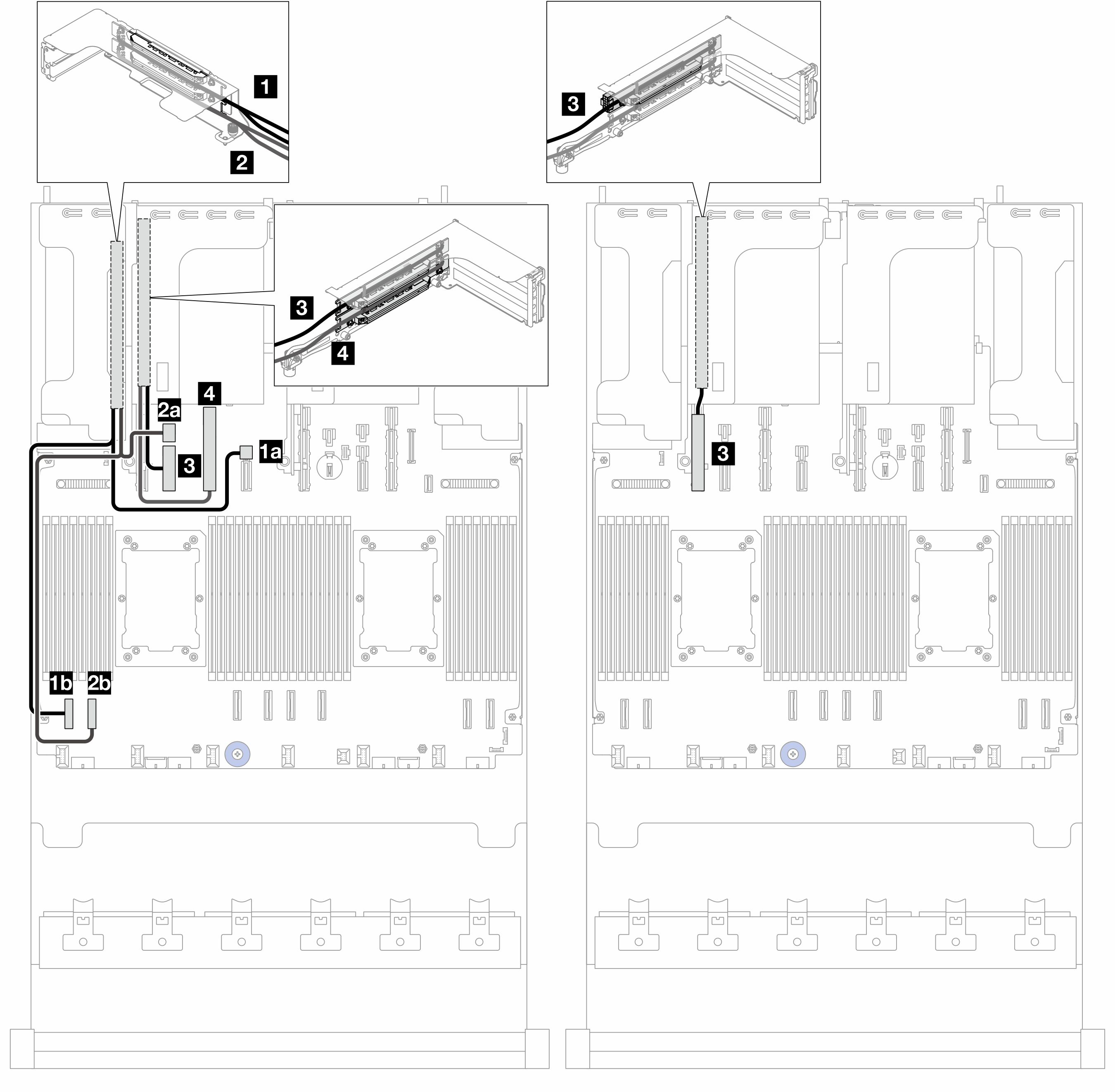

Прокладка кабелей для плат-адаптеров Riser, соответствующих процессору 2
| От | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 Плата-адаптер Riser в гнезде 9 | 1a PWR 12 | 500/400 мм |
| 1b PCIe 8 | ||
| 2 Плата-адаптер Riser в гнезде 10 | 2a PWR 23 | 500/400 мм |
| 2b PCIe 7 | ||
| 3 Плата-адаптер Riser в гнезде 6 | 3 PCIe & PWR 14 (если гнездо 8 занято) | 350 мм |
| 3 PCIe & PWR 15 (если гнездо 8 свободно) | 300 мм | |
| 4 Плата-адаптер Riser в гнезде 7 | 4 PCIe & PWR 13 | 300 мм |

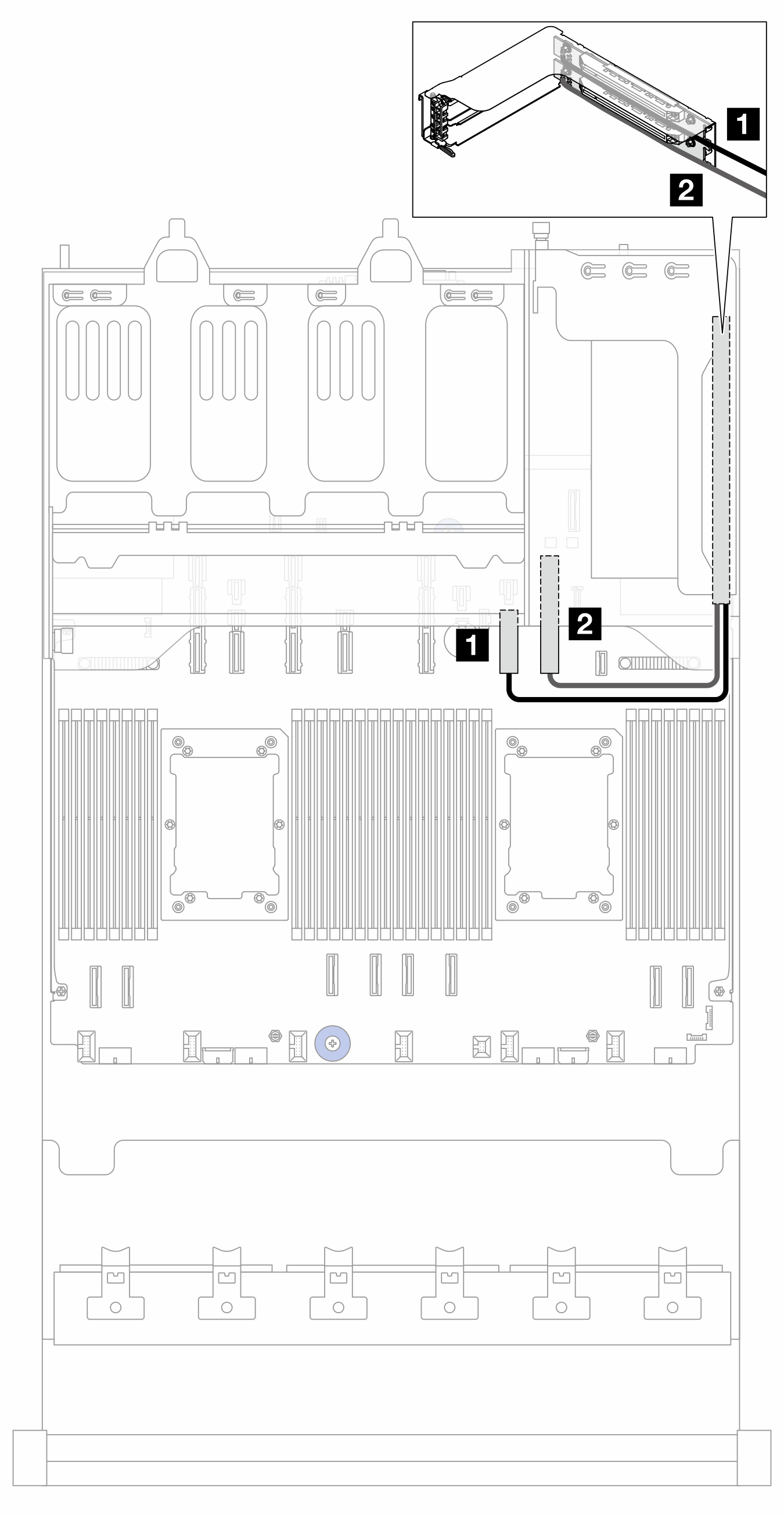

Прокладка кабелей для плат-адаптеров Riser в конфигурациях с 8 задними отсеками для 2,5-дюймовых дисков
| От | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 Плата-адаптер Riser в гнезде 1 | 1 PCIe & PWR 10 | 350 мм |
| 2 Плата-адаптер Riser в гнезде 2 | 2 PCIe & PWR 9 | 300 мм |
