Прокладка кабелей адаптера ConnectX-8

В этом разделе содержатся сведения о прокладке кабеля для адаптера ConnectX-8 InfiniBand.

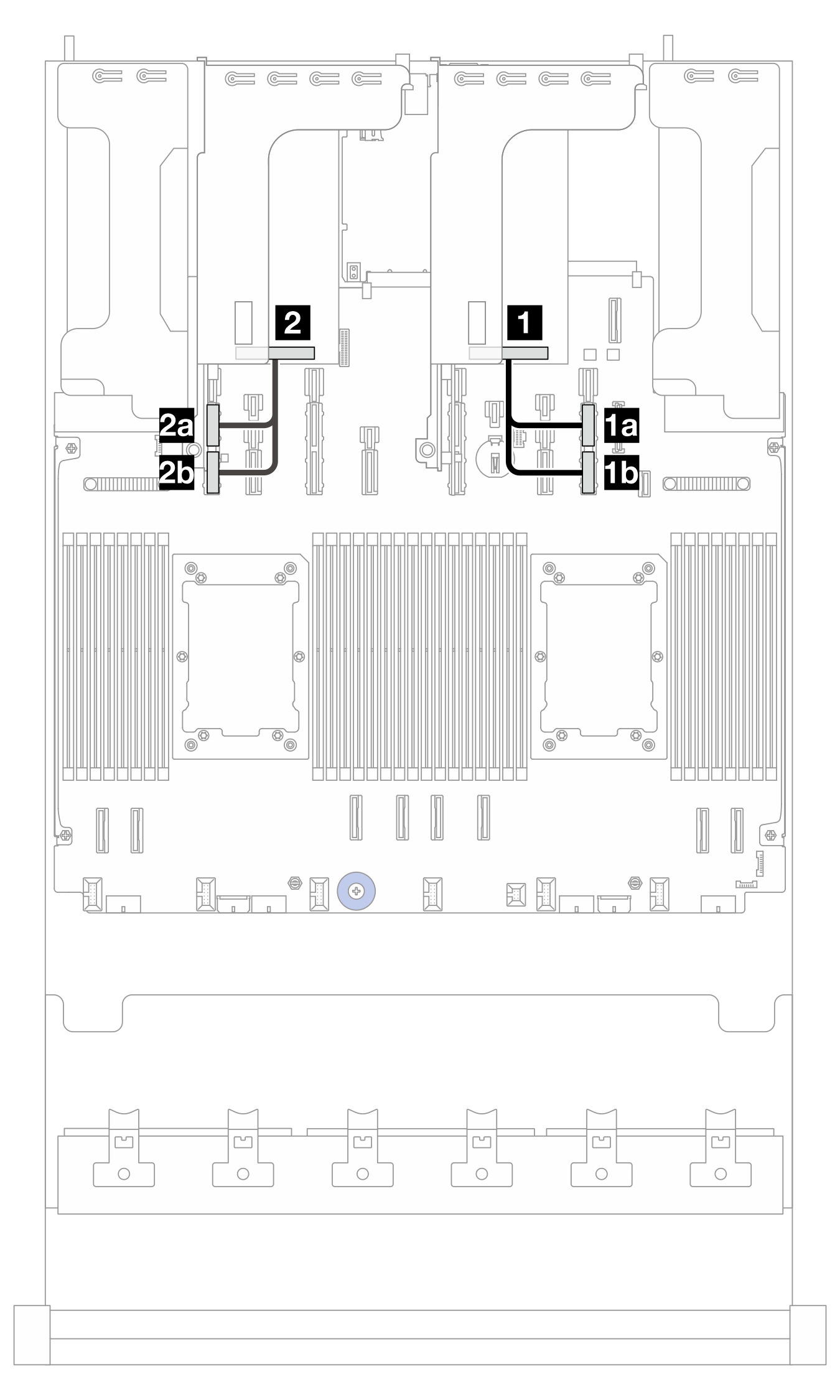

Прокладка кабелей адаптера ConnectX-8 в сценарии 1

Сценарий 1. Сервер оснащен двумя процессорами и двумя адаптерами ConnectX-8 (кабели 1 и 2) или одним процессором и одним адаптером ConnectX-8 (кабель 1).


ОтК (процессорная плата)Длина кабеля
1 Адаптер ConnectX-8 в гнезде 51a PCIe 9A300 мм
1b PCIe 9B
2 Адаптер ConnectX-8 в гнезде 72a PCIe 15A300 мм
2b PCIe 15B

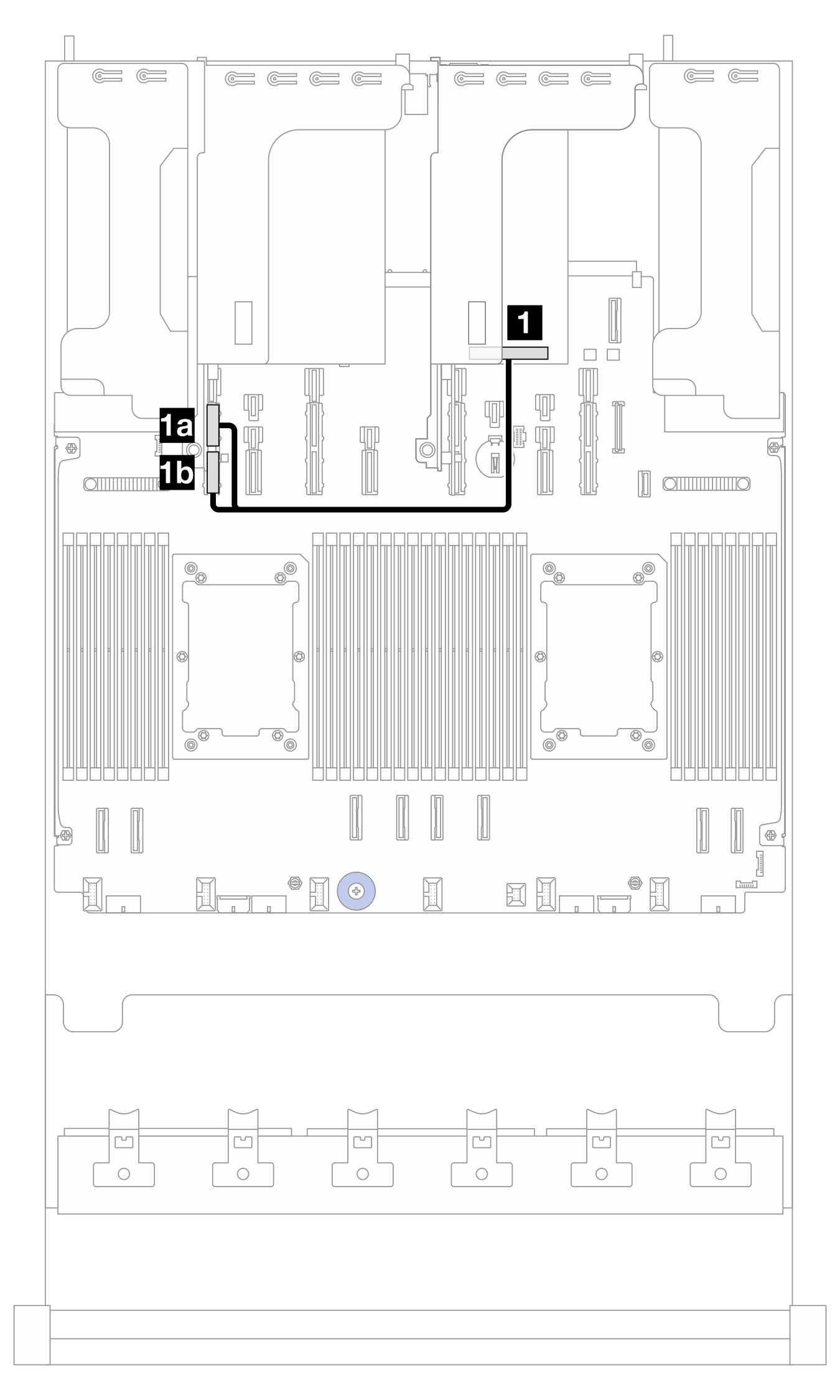

Прокладка кабелей адаптера ConnectX-8 в сценарии 2

Сценарий 2. Сервер оснащен двумя процессорами и одним адаптером ConnectX-8.


ОтК (процессорная плата)Длина кабеля
1 Адаптер ConnectX-8 в гнезде 51a PCIe 15A300 мм
1b PCIe 15B
