ConnectX-8 配接卡纜線佈線
本節提供 ConnectX-8 InfiniBand 配接卡的纜線佈線資訊。
案例 1 中的 ConnectX-8 配接卡纜線佈線

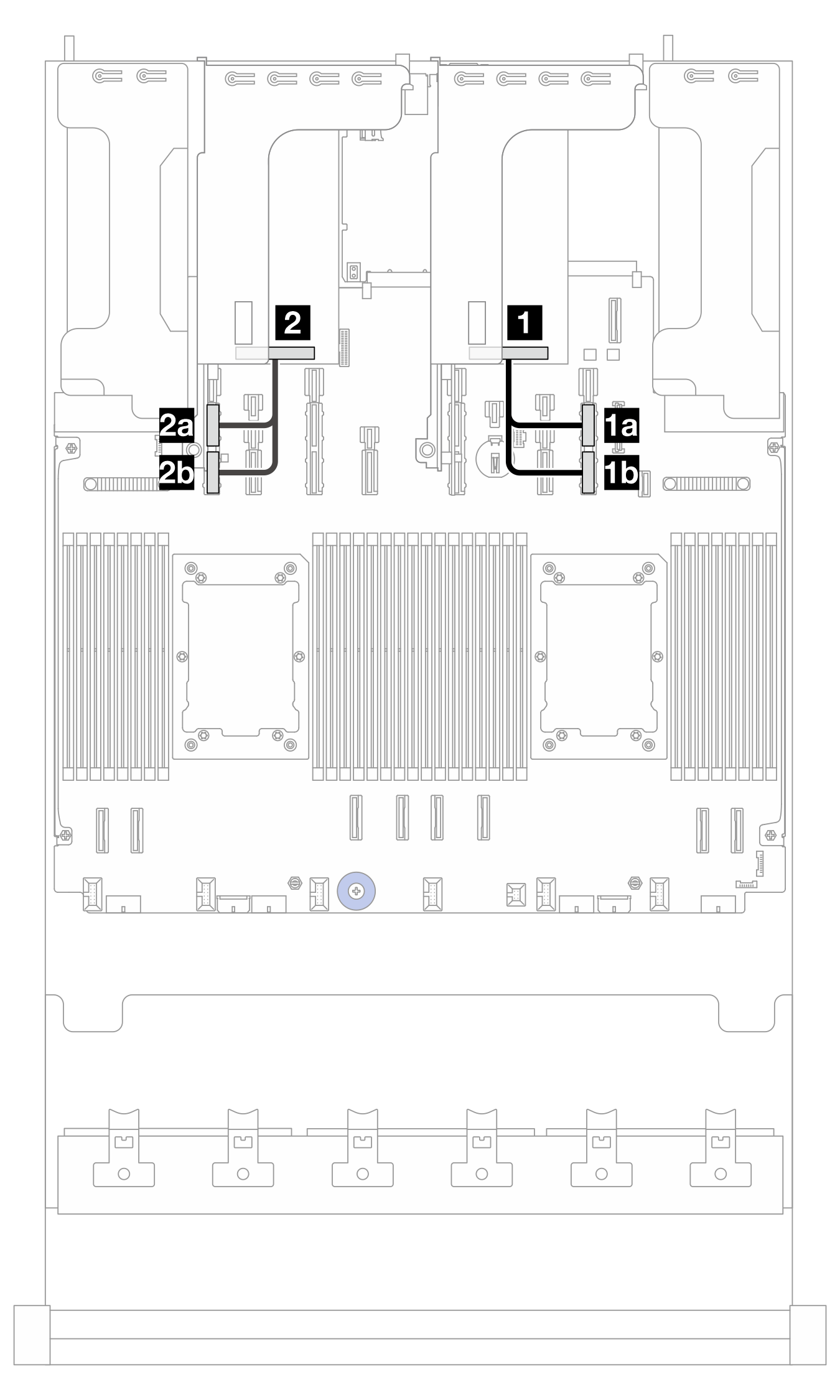

案例 1:伺服器配備了兩個處理器和兩張 ConnectX-8 配接卡(纜線 1 和纜線 2)或一個處理器和一張 ConnectX-8 配接卡(纜線 1)。
從 | 至(處理器板) | 纜線長度 |
---|---|---|
1 插槽 5 上的 ConnectX-8 配接卡 | 1a PCIe 9A | 300 公釐 |
1b PCIe 9B | ||
2 插槽 7 上的 ConnectX-8 配接卡 | 2a PCIe 15A | 300 公釐 |
2b PCIe 15B |
案例 2 中的 ConnectX-8 配接卡纜線佈線

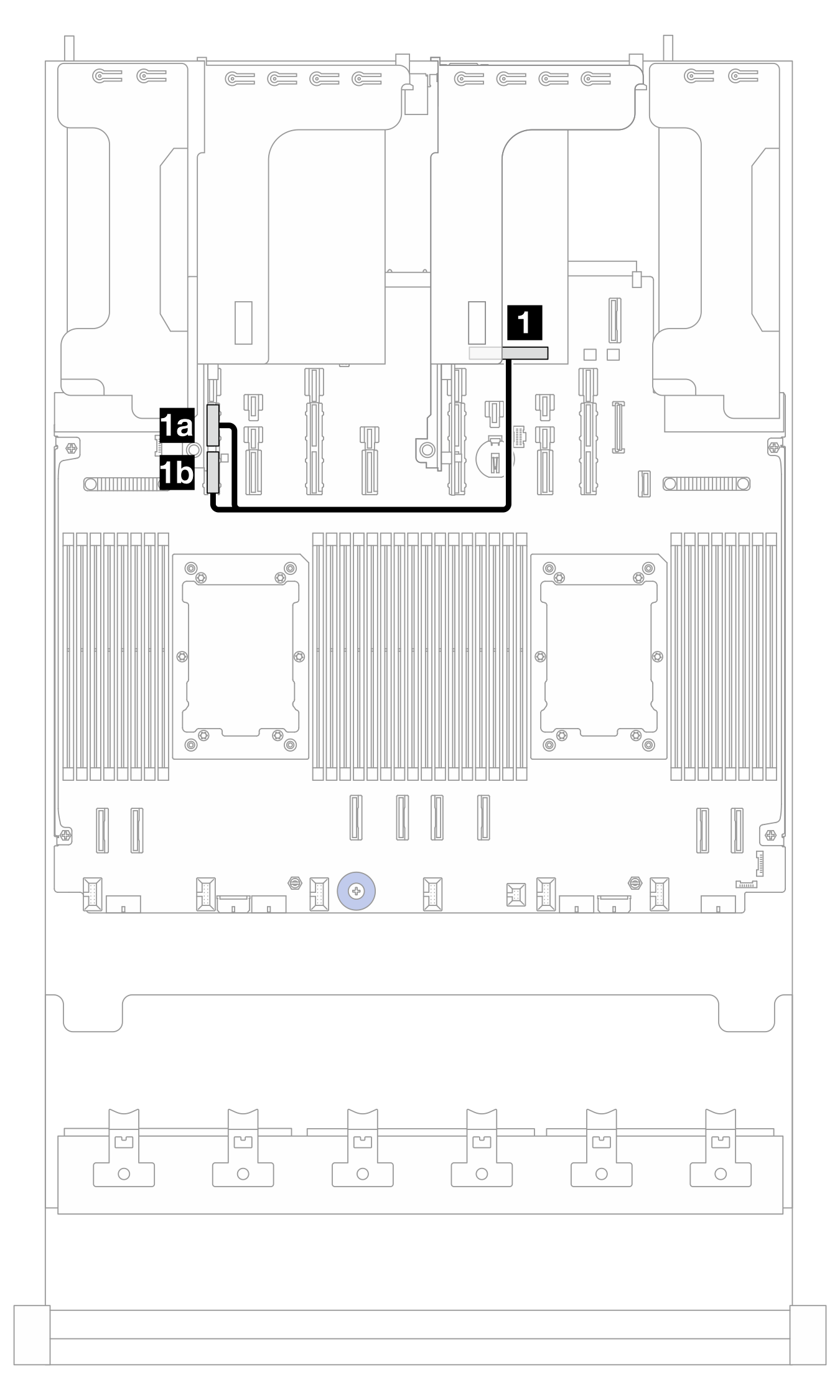

案例 2:伺服器配備了兩個處理器和一張 ConnectX-8 配接卡。
從 | 至(處理器板) | 纜線長度 |
---|---|---|
1 插槽 5 上的 ConnectX-8 配接卡 | 1a PCIe 15A | 300 公釐 |
1b PCIe 15B |
