Disposición de los cables del adaptador ConnectX-8
En esta sección se proporciona información sobre la disposición de los cables para el adaptador ConnectX-8 InfiniBand.

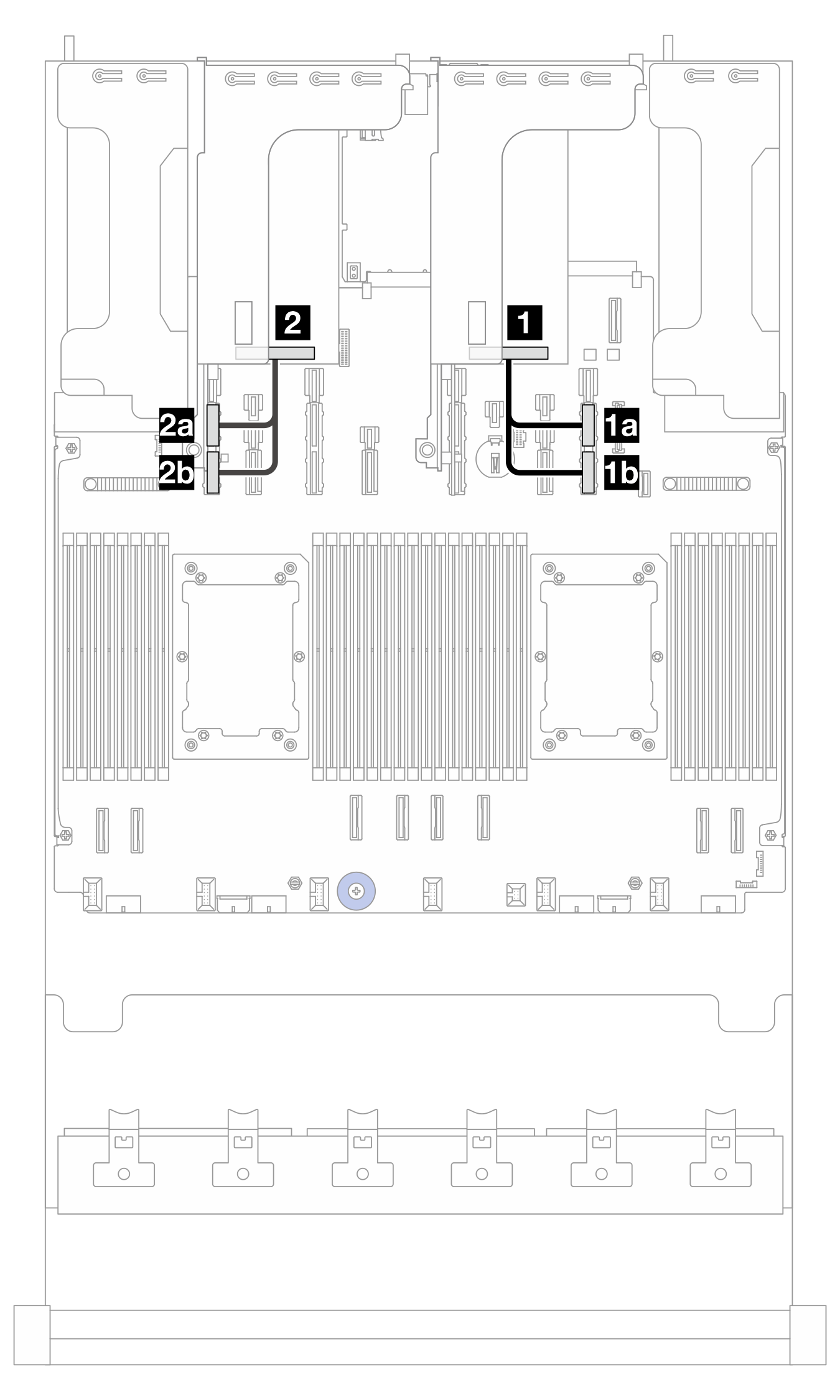

Disposición de los cables del adaptador ConnectX-8 en el escenario 1
Escenario 1: el servidor está equipado con dos procesadores y dos adaptadores ConnectX-8 (cable 1 y cable 2) o un procesador y un adaptador ConnectX-8 (cable 1).
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 Adaptador ConnectX-8 en la ranura 5 | 1a PCIe 9A | 300 mm |
| 1b PCIe 9B | ||
| 2 Adaptador ConnectX-8 en la ranura 7 | 2a PCIe 15A | 300 mm |
| 2b PCIe 15B |

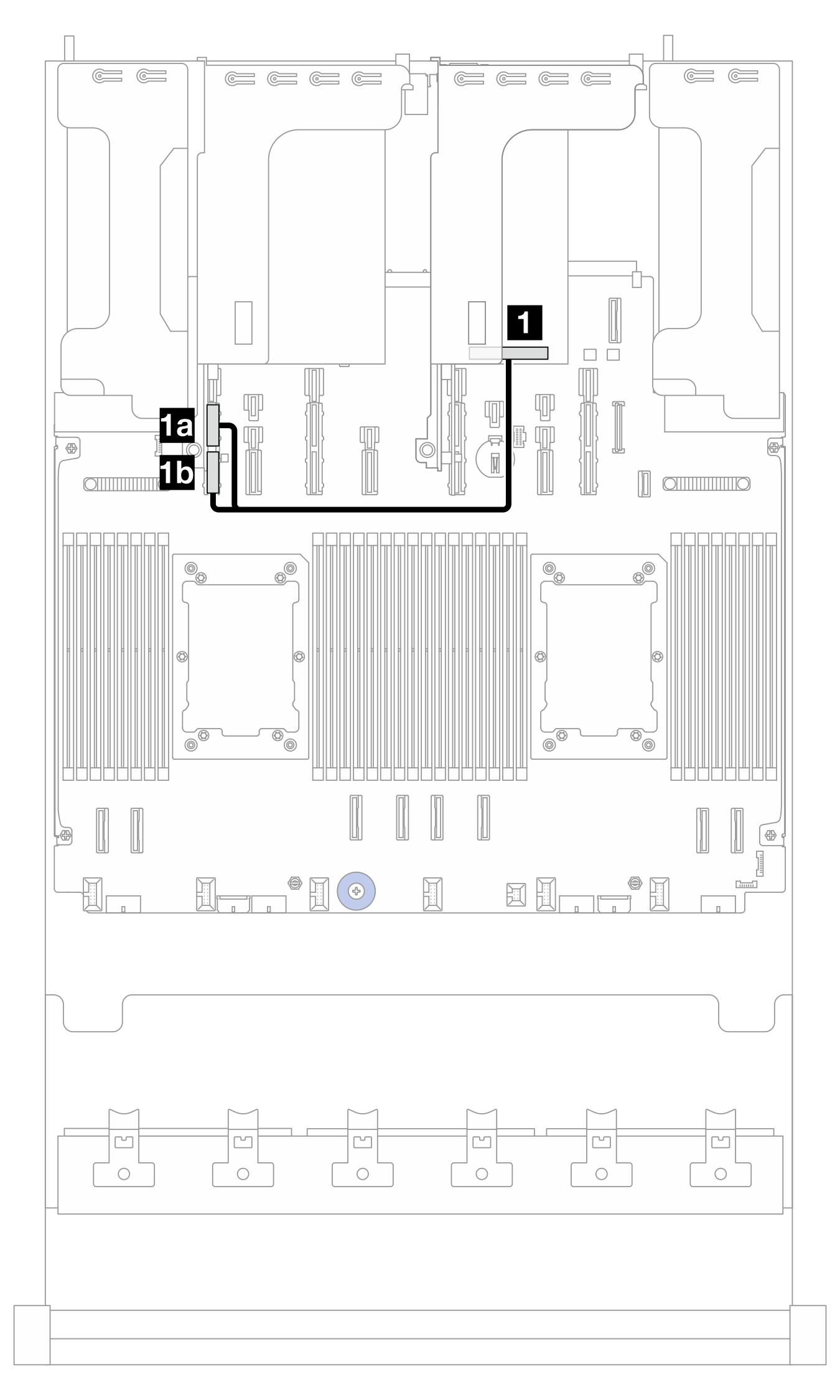

Disposición de los cables del adaptador ConnectX-8 en el escenario 2
Escenario 2: el servidor está equipado con dos procesadores y un adaptador ConnectX-8.
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 Adaptador ConnectX-8 en la ranura 5 | 1a PCIe 15A | 300 mm |
| 1b PCIe 15B |
