Disposición de los cables del pestillo del bastidor izquierdo y derecho

En esta sección se proporciona información sobre la disposición de los cables para el pestillo del bastidor izquierdo con USB/MiniDP y el pestillo del bastidor derecho (con panel frontal del operador).

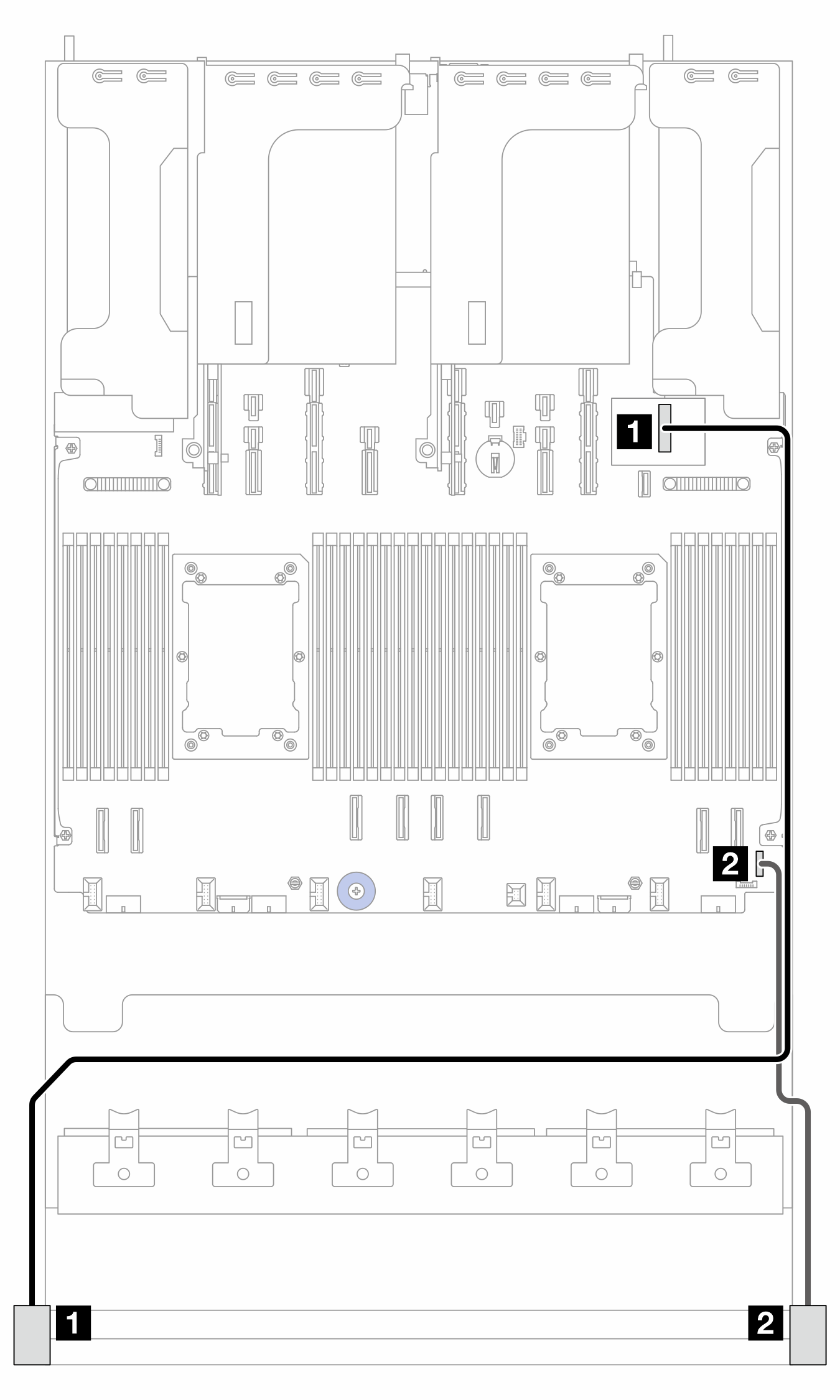

Figura 1. Disposición de los cables para los pestillos del bastidor izquierdo y derecho

DesdeHastaLongitud
1 Pestillo del bastidor izquierdo con USB/MiniDP1 Placa de E/S USB1100 mm
2 Pestillo del bastidor derecho2 Conector E/S frontal en la placa del procesador550 mm
