Instradamento dei cavi sul fermo del rack sinistro e destro
Questa sezione fornisce informazioni sull'instradamento dei cavi per il fermo del rack sinistro con USB/MiniDP e il fermo del rack destro (con il pannello anteriore dell'operatore).

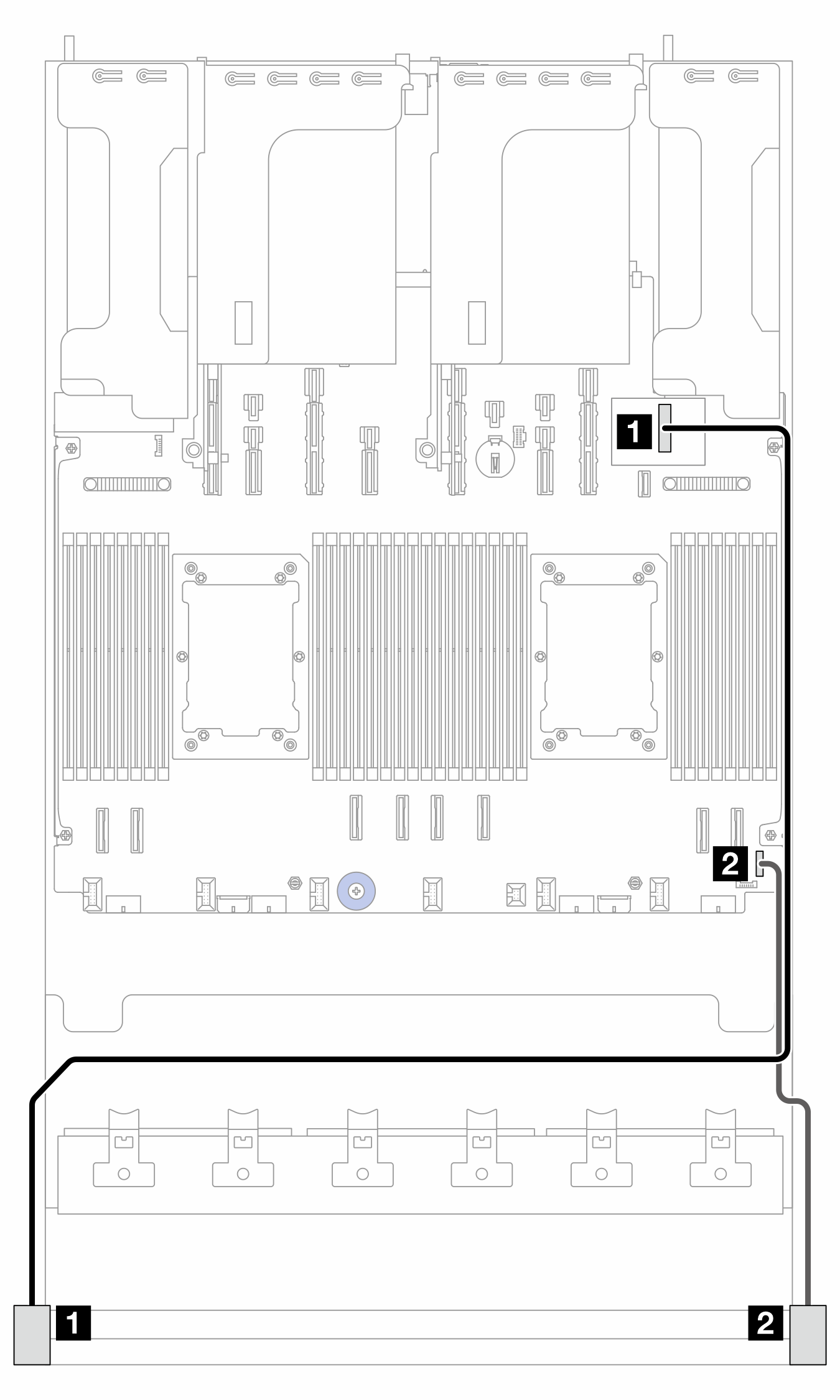

Figura 1. Instradamento dei cavi per i fermi del rack sinistro e destro
| Da | A | Lunghezza |
|---|---|---|
| 1 Fermo del rack sinistro con USB/MiniDP | 1 Scheda I/O USB | 1.100 mm |
| 2 Fermo del rack destro | 2 Connettore I/O anteriore sulla scheda del processore | 550 mm |
