Instradamento dei cavi del backplane E3.S

Questa sezione fornisce informazioni sul collegamento dei cavi del backplane per i modelli di server con vani anteriori E3.S.

Configurazioni E3.S supportate

I modelli di server con vani dell'unità E3.S supportano le seguenti configurazioni:


1T: unità hot-swap E3.S; 2T: memoria CXL (CMM) non hot-swap E3.S

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 Processore 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

Processore 2Processore 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

Collegamenti dei cavi di alimentazione

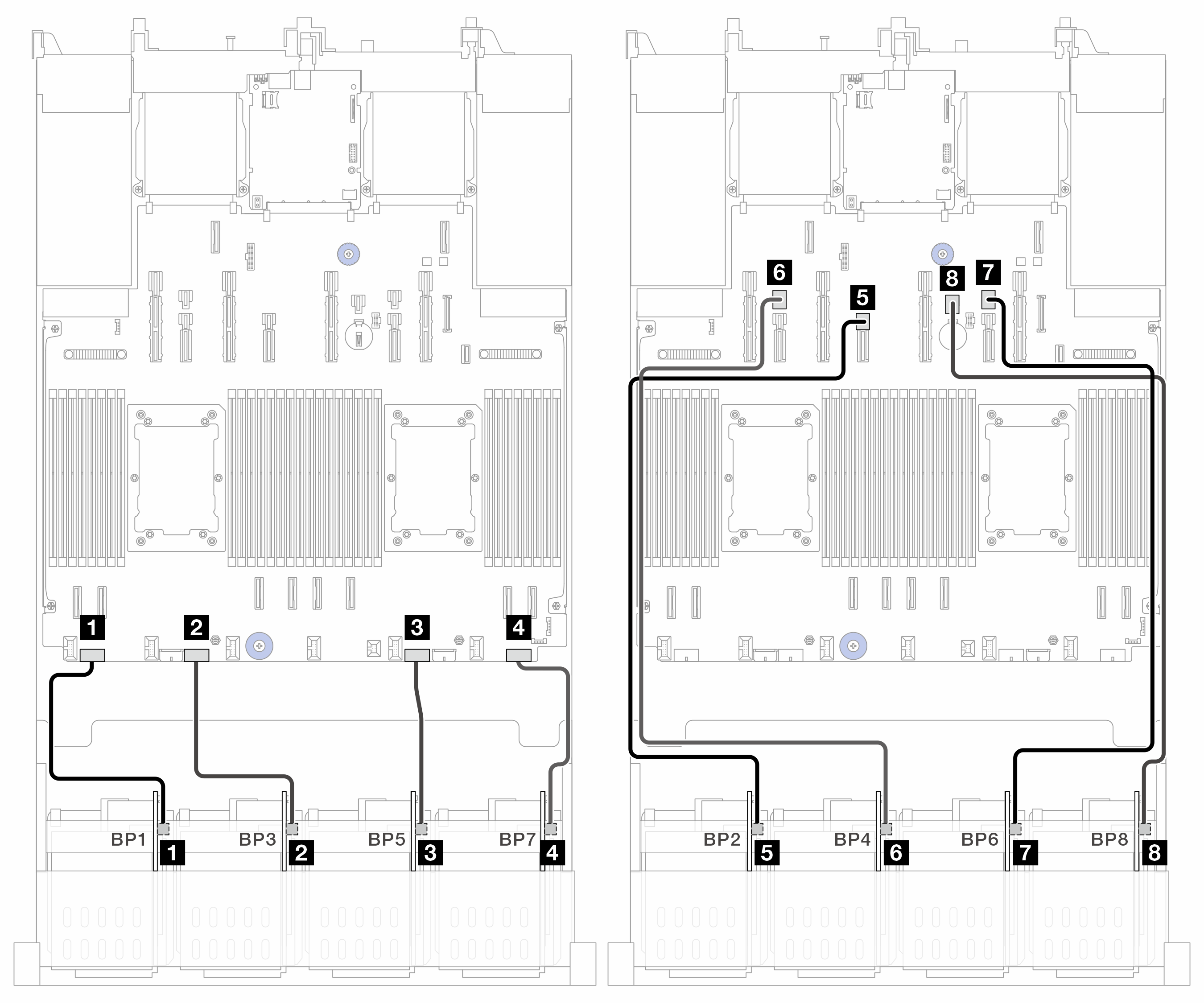

Figura 1. Collegamenti dei cavi di alimentazione

DaA (scheda del processore)Lunghezza del cavo
1 BP1: PWR1 PWR 1250 mm
2 BP3: PWR2 PWR 2250 mm
3 BP5: PWR3 PWR 3250 mm
4 BP7: PWR4 PWR 4250 mm
5 BP2: PWR5 PWR 12700 mm
6 BP4: PWR6 PWR 23700 mm
7 BP6: PWR7 PWR 20700 mm
8 BP8: PWR8 PWR 21700 mm

Collegamenti dei cavi di segnale

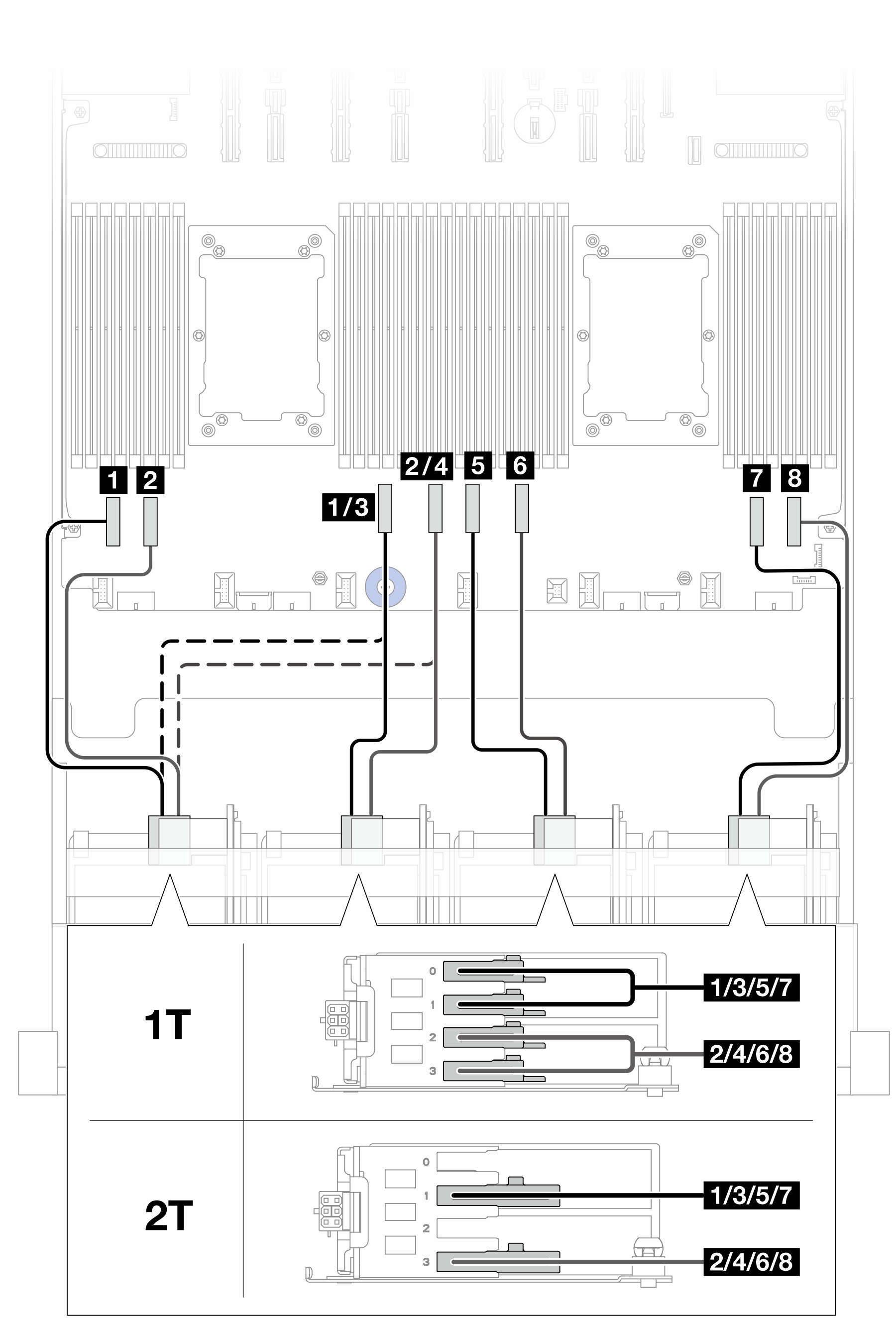

Figura 2. Collegamenti dei cavi di segnale per BP 1/3/5/7

DaA (scheda del processore)Lunghezza del cavo
1
  • BP1: Vano 0-1 (1T)

  • BP1: Vano 1 (2T)

1
  • PCIe 8 (quando è installato BP3)

  • PCIe 6 (quando BP3 non è installato)

300 mm
2
  • BP1: Vano 2-3 (1T)

  • BP1: Vano 3 (2T)

2
  • PCIe 7 (quando è installato BP3)

  • PCIe 5 (quando BP3 non è installato)

300 mm
3
  • BP3: Vano 0-1 (1T)

  • BP3: Vano 1 (2T)

3 PCIe 6300 mm
4
  • BP3: Vano 2-3 (1T)

  • BP3: Vano 3 (2T)

4 PCIe 5300 mm
5
  • BP5: Vano 0-1 (1T)

  • BP5: Vano 1 (2T)

5 PCIe 4300 mm
6
  • BP5: Vano 2-3 (1T)

  • BP5: Vano 3 (2T)

6 PCIe 3300 mm
7
  • BP7: Vano 0-1 (1T)

  • BP7: Vano 1 (2T)

7 PCIe 2300 mm
8
  • BP7: Vano 2-3 (1T)

  • BP7: Vano 3 (2T)

8 PCIe 1300 mm
Figura 3. Collegamenti dei cavi di segnale per BP 2/4/6/8

DaA (scheda del processore)Lunghezza del cavo
1
  • BP2: Vano 0-1 (1T)

  • BP2: Vano 1 (2T)

1 PCIe 13A630 mm
2
  • BP2: Vano 2-3 (1T)

  • BP2: Vano 3 (2T)

2 PCIe 13B630 mm
3
  • BP4: Vano 0-1 (1T)

  • BP4: Vano 1 (2T)

3 PCIe 15A630 mm
4
  • BP4: Vano 2-3 (1T)

  • BP4: Vano 3 (2T)

4 PCIe 15B630 mm
5
  • BP6: Vano 0-1 (1T)

  • BP6: Vano 1 (2T)

5 PCIe 9A630 mm
6
  • BP6: Vano 2-3 (1T)

  • BP6: Vano 3 (2T)

6 PCIe 9B630 mm
7
  • BP8: Vano 0-1 (1T)

  • BP8: Vano 1 (2T)

7 PCIe 11A630 mm
8
  • BP8: Vano 2-3 (1T)

  • BP8: Vano 3 (2T)

8 PCIe 11B630 mm
