Roteamento de cabos do backplane E3.S: chassi E3.S sem Compute Complex Neptune Core Module

Esta seção oferece informações sobre a conexão de cabos do backplane para modelos de servidor com compartimentos E3.S frontais e sem Compute Complex Neptune Core Module.

Figura 1. Numeração do backplane E3.S

Configurações E3.S compatíveis​

A tabela abaixo lista as configurações E3.S suportadas pelos servidores sem Compute Complex Neptune Core Module.
1T: unidade hot-swap E3.S; 2T: memória CXL E3.S não hot-swap (CMM)

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 Processador 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

Processador 2Processador 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

Conexões de cabos de alimentação​

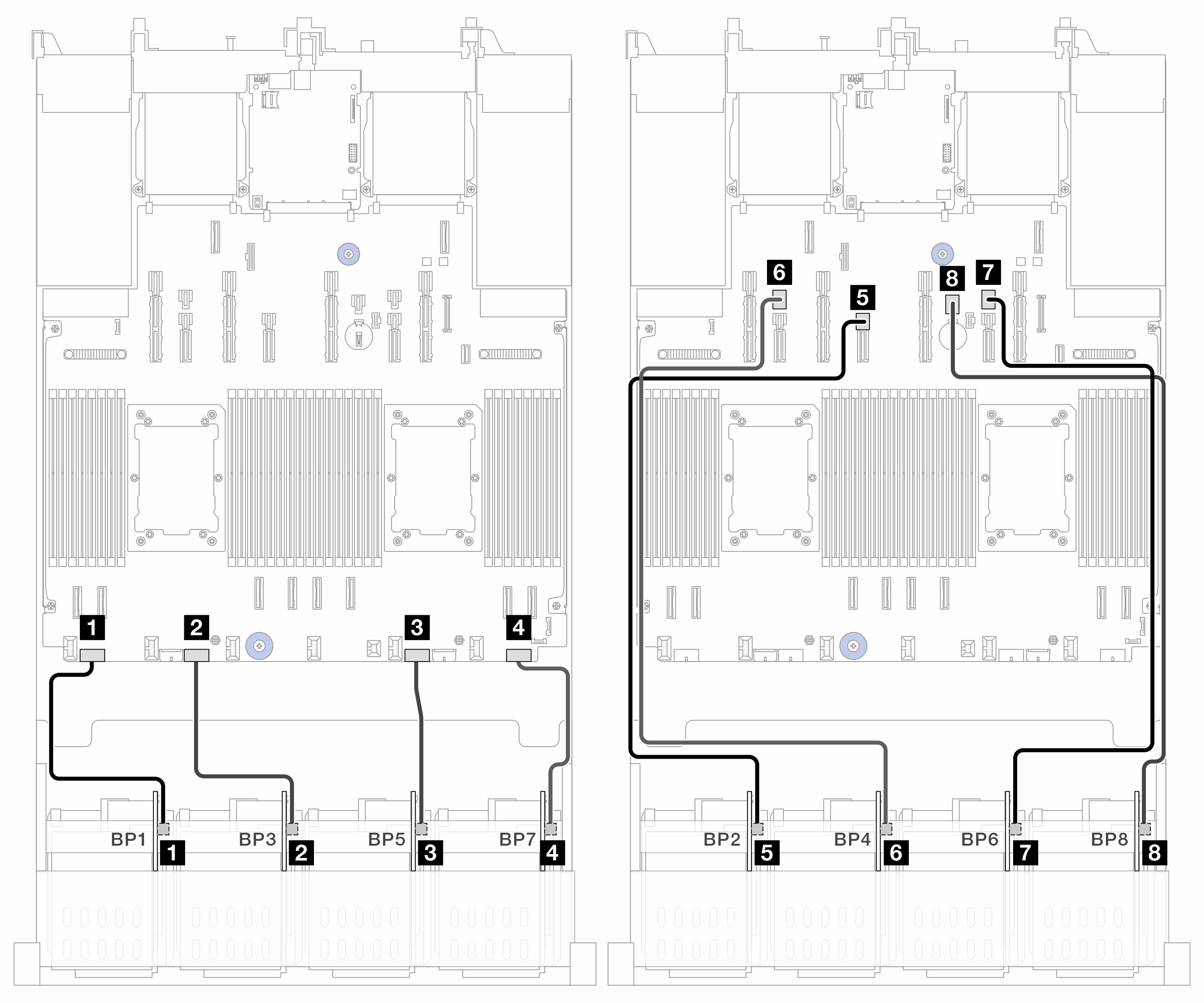

Figura 2. Conexões de cabos de alimentação

NoPara (placa do processador)Comprimento do cabo
1 BP1: PWR1 PWR 1250 milímetros
2 BP3: PWR2 PWR 2250 milímetros
3 BP5: PWR3 PWR 3250 milímetros
4 BP7: PWR4 PWR 4250 milímetros
5 BP2: PWR5 PWR 12700 milímetros
6 BP4: PWR6 PWR 23700 milímetros
7 BP6: PWR7 PWR 20700 milímetros
8 BP8: PWR8 PWR 21700 milímetros

Conexões de cabo de sinal​

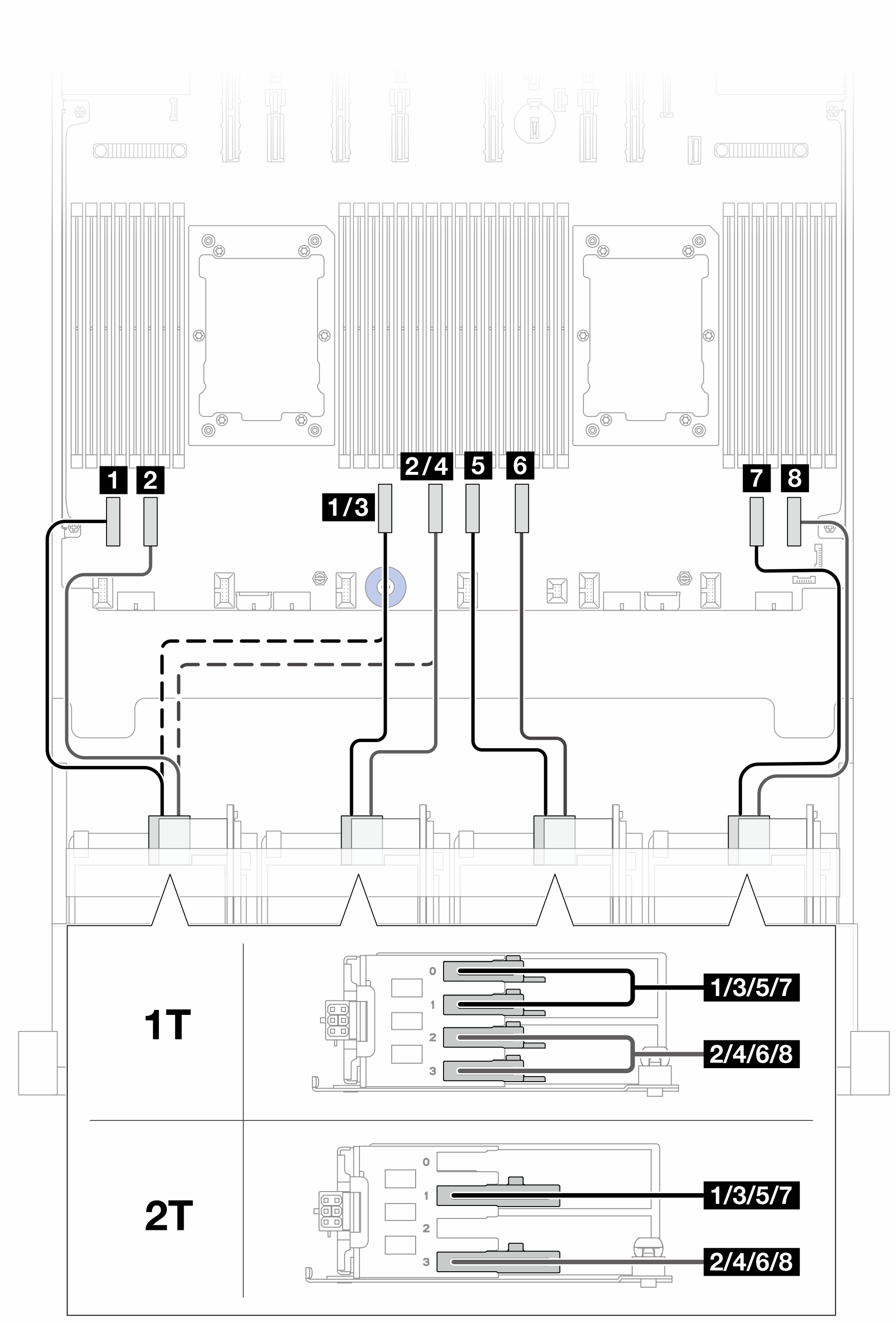

Figura 3. Conexões de cabos de sinal para BP 1/3/5/7

NoPara (placa do processador)Comprimento do cabo
1

  • BP1: compartimento 0, compartimento 1 (1T)

  • BP1: Compartimento 1 (2T)

1

  • PCIe 8 (quando o BP3 estiver instalado)

  • PCIe 6 (quando o BP3 não está instalado)

300 milímetros
2

  • BP1: compartimento 2, compartimento 3 (1T)

  • BP1: Compartimento 3 (2T)

2

  • PCIe 7 (quando o BP3 estiver instalado)

  • PCIe 5 (quando o BP3 não está instalado)

300 milímetros
3

  • BP3: compartimento 0, compartimento 1 (1T)

  • BP3: Compartimento 1 (2T)

3 PCIe 6300 milímetros
4

  • BP3: compartimento 2, compartimento 3 (1T)

  • BP3: Compartimento 3 (2T)

4 PCIe 5300 milímetros
5

  • BP5: compartimento 0, compartimento 1 (1T)

  • BP5: Compartimento 1 (2T)

5 PCIe 4300 milímetros
6

  • BP5: compartimento 2, compartimento 3 (1T)

  • BP5: Compartimento 3 (2T)

6 PCIe 3300 milímetros
7

  • BP7: compartimento 0, compartimento 1 (1T)

  • BP7: Compartimento 1 (2T)

7 PCIe 2300 milímetros
8

  • BP7: compartimento 2, compartimento 3 (1T)

  • BP7: Compartimento 3 (2T)

8 PCIe 1300 milímetros
Figura 4. Conexões de cabos de sinal para BP 2/4/6/8

NoPara (placa do processador)Comprimento do cabo
1

  • BP2: compartimento 0, compartimento 1 (1T)

  • BP2: Compartimento 1 (2T)

1 PCIe 13A630 milímetros
2

  • BP2: compartimento 2, compartimento 3 (1T)

  • BP2: Compartimento 3 (2T)

2 PCIe 13B630 milímetros
3

  • BP4: compartimento 0, compartimento 1 (1T)

  • BP4: Compartimento 1 (2T)

3 PCIe 15A630 milímetros
4

  • BP4: compartimento 2, compartimento 3 (1T)

  • BP4: Compartimento 3 (2T)

4 PCIe 15B630 milímetros
5

  • BP6: compartimento 0, compartimento 1 (1T)

  • BP6: Compartimento 1 (2T)

5 PCIe 9A630 milímetros
6

  • BP6: compartimento 2, compartimento 3 (1T)

  • BP6: Compartimento 3 (2T)

6 PCIe 9B630 milímetros
7

  • BP8: compartimento 0, compartimento 1 (1T)

  • BP8: Compartimento 1 (2T)

7 PCIe 11A630 milímetros
8

  • BP8: compartimento 2, compartimento 3 (1T)

  • BP8: Compartimento 3 (2T)

8 PCIe 11B630 milímetros
