Roteamento de cabos da placa riser
Esta seção fornece informações de roteamento de cabos para as placas riser.
Roteamento de cabos para placas riser correspondentes ao processador 1
Roteamento de cabos para placas riser correspondentes ao processador 2

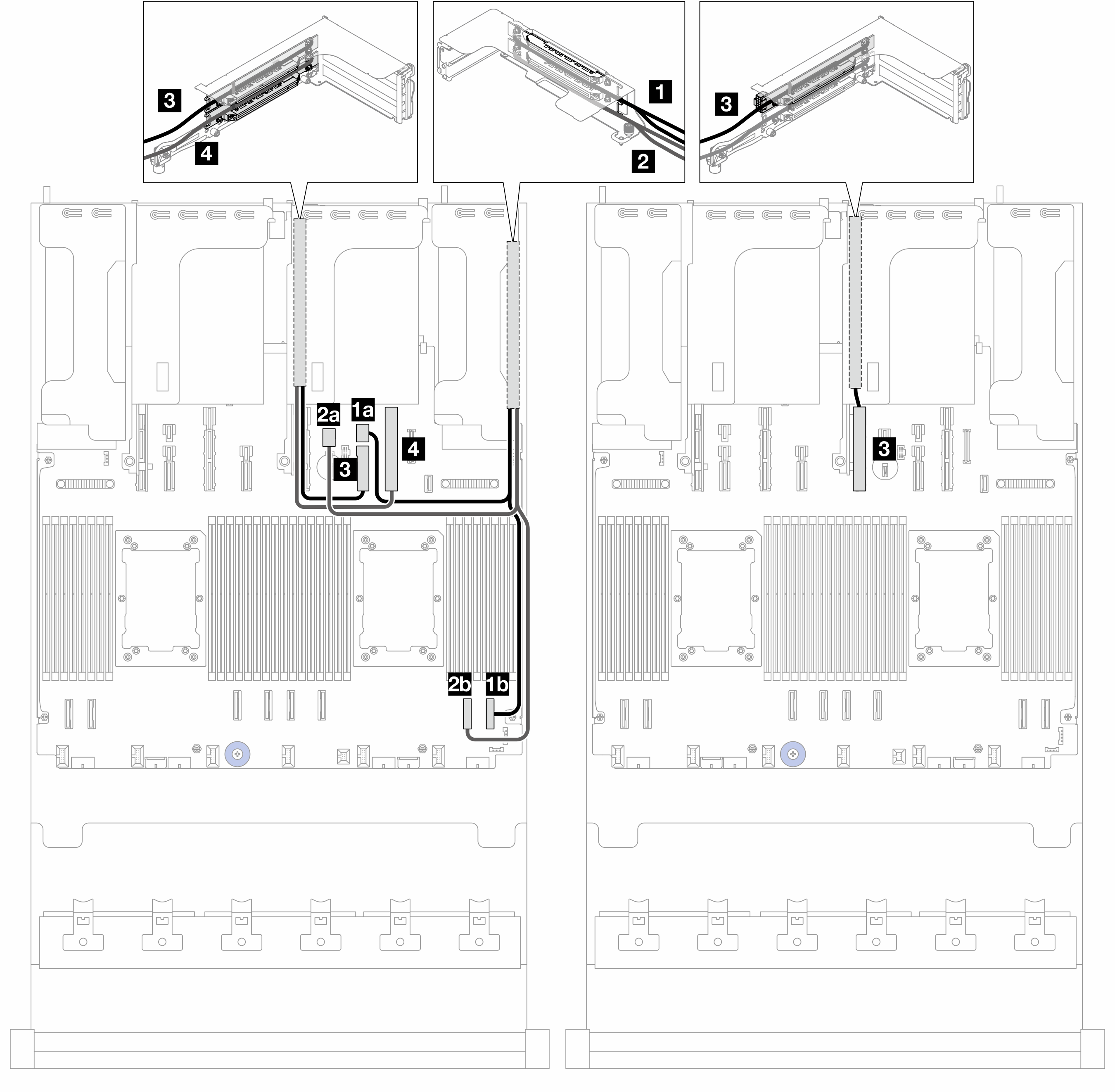

Roteamento de cabos para placas riser correspondentes ao processador 1
| No | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 Placa riser no slot 1 | 1a PWR 20 | 500/400 milímetros |
| 1b PCIe 1 | ||
| 2 Placa riser no slot 2 | 2a PWR 21 | 500/400 milímetros |
| 2b PCIe 2 | ||
| 3 Placa riser no slot 3 | 3 PCIe e PWR 10 (quando o slot 5 está ocupado) | 350 milímetros |
| 3 PCIe & PWR 11 (quando o slot 5 está vazio) | 300 mm | |
| 4 Placa riser no slot 4 | 4 PCIe e PWR 9 | 300 mm |

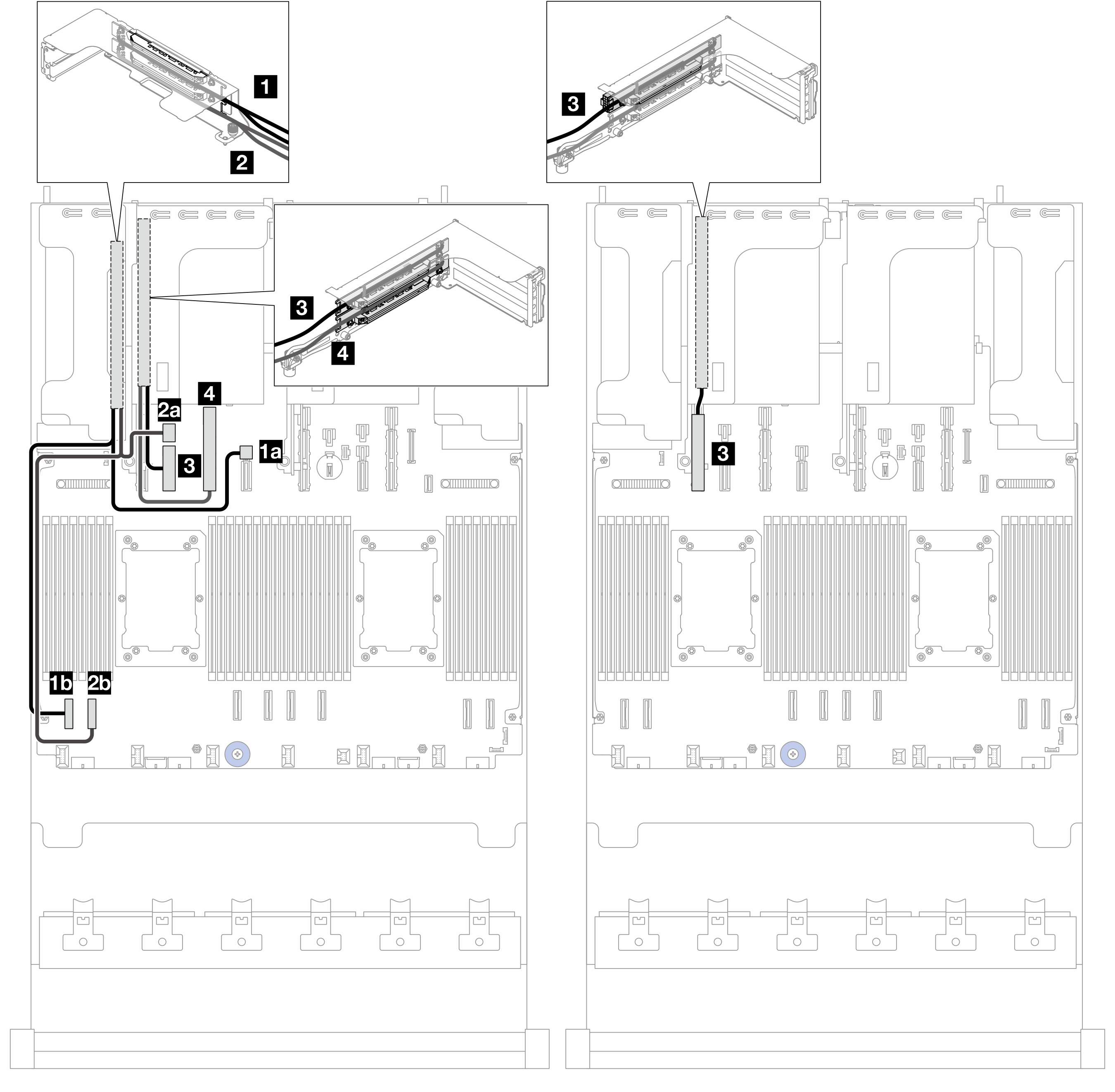

Roteamento de cabos para placas riser correspondentes ao processador 2
| No | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 Placa riser no slot 9 | 1a PWR 12 | 500/400 milímetros |
| 1b PCIe 8 | ||
| 2 Placa riser no slot 10 | 2a PWR 23 | 500/400 milímetros |
| 2b PCIe 7 | ||
| 3 Placa riser no slot 6 | 3 PCIe e PWR 14 (quando o slot 8 está ocupado) | 350 milímetros |
| 3 PCIe & PWR 15 (quando o slot 8 está vazio) | 300 mm | |
| 4 Placa riser no slot 7 | 4 PCIe e PWR 13 | 300 mm |

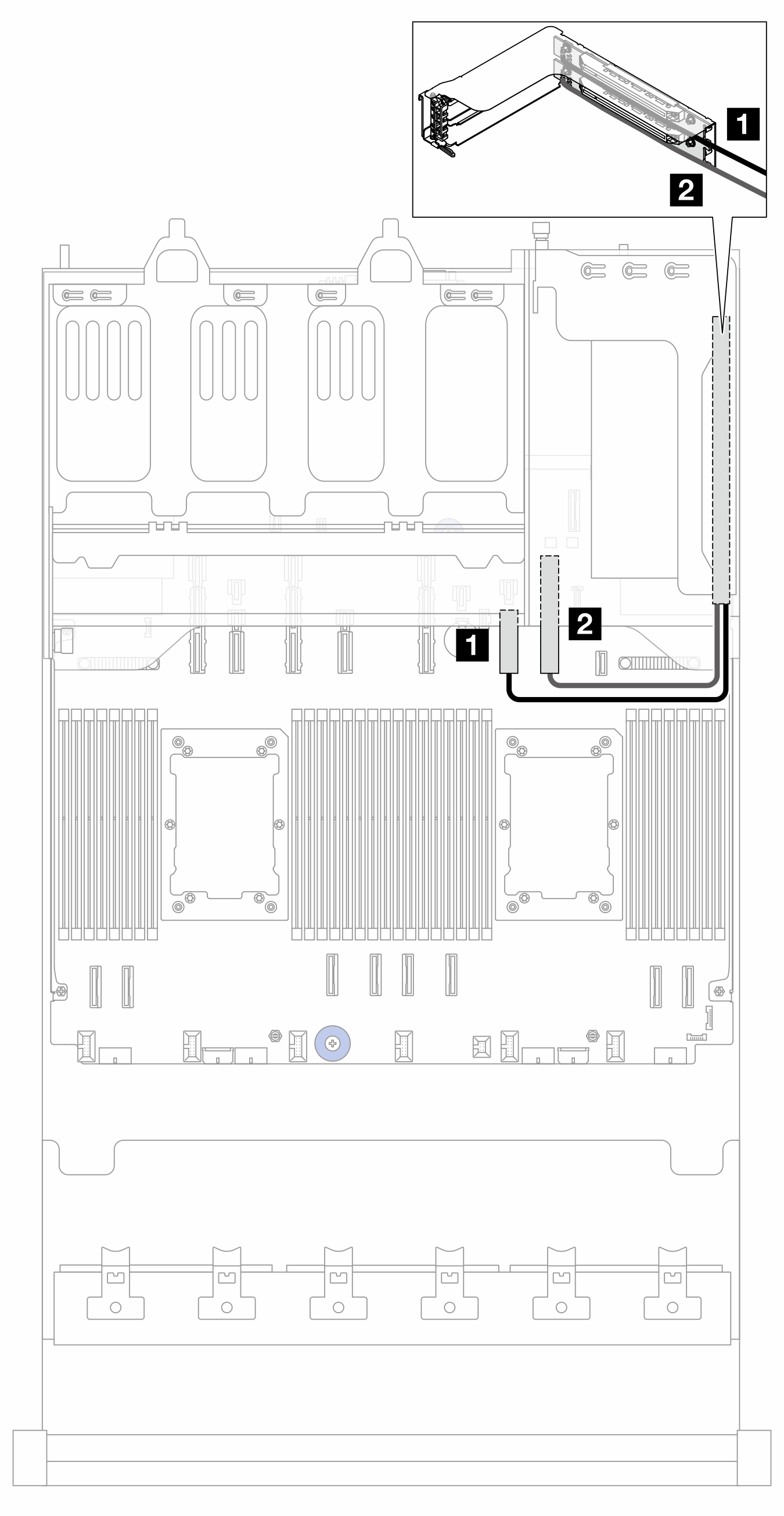

Roteamento de cabos para placas riser em configurações com 8 compartimentos de unidade traseiros de 2,5 pol.
| No | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 Placa riser no slot 1 | 1 PCIe e PWR 10 | 350 milímetros |
| 2 Placa riser no slot 2 | 2 PCIe e PWR 9 | 300 mm |
