转接卡线缆布放
本节介绍转接卡的线缆布放。

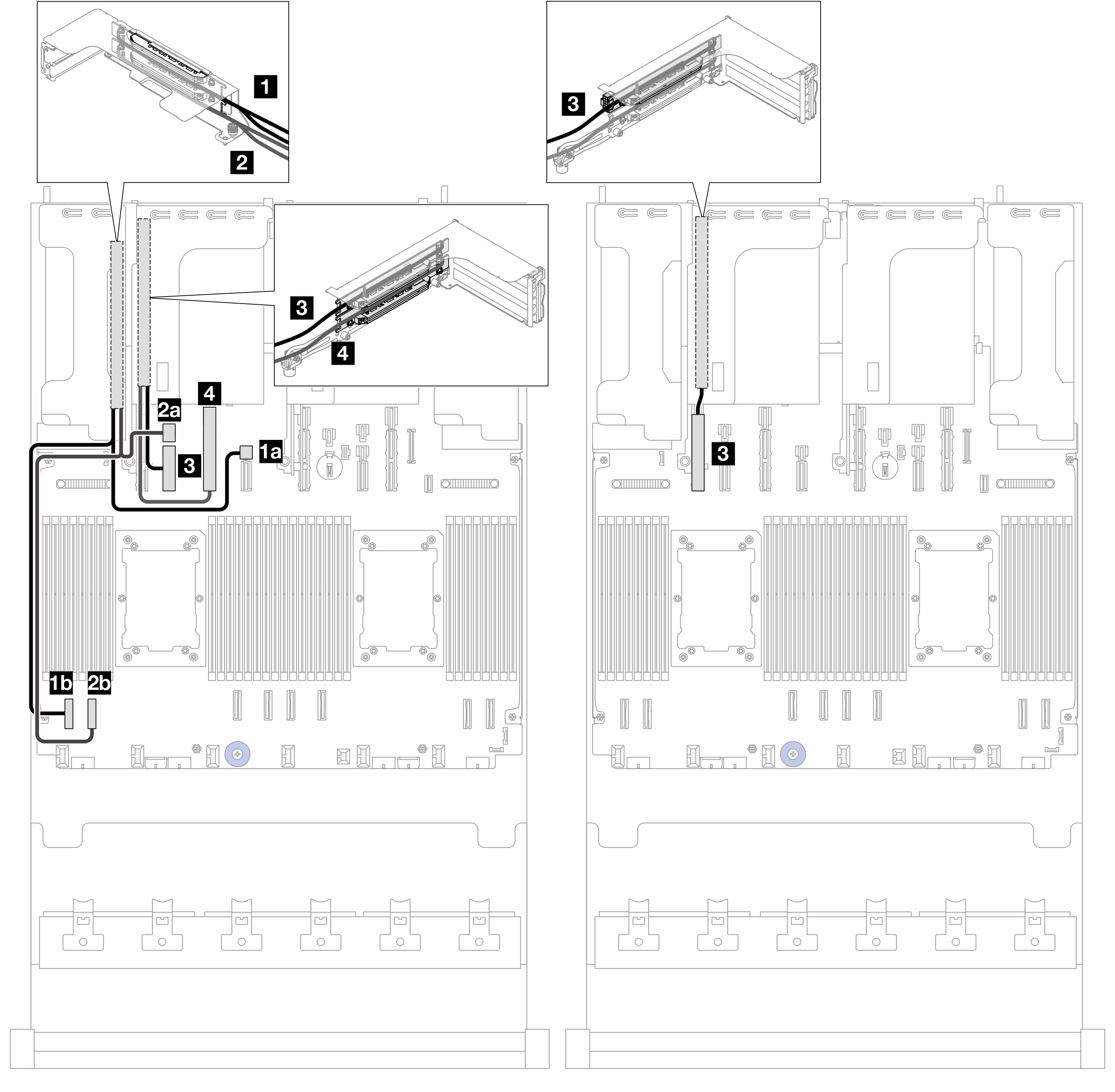

处理器 1 对应的转接卡的线缆布放

从 | 到(处理器板) | 线缆长度 |
---|---|---|
1 插槽 1 上的转接卡 | 1a 电源接口 20 | 500/400 毫米 |
1b PCIe 1 | ||
2 插槽 2 上的转接卡 | 2a 电源接口 21 | 500/400 毫米 |
2b PCIe 2 | ||
3 插槽 3 上的转接卡 | 3 PCIe 和电源接口 10(当插槽 5 被占用时) | 350 毫米 |
3 PCIe 和电源接口 11(当插槽 5 空置时) | 300 毫米 | |
4 插槽 4 上的转接卡 | 4 PCIe 和电源接口 9 | 300 毫米 |

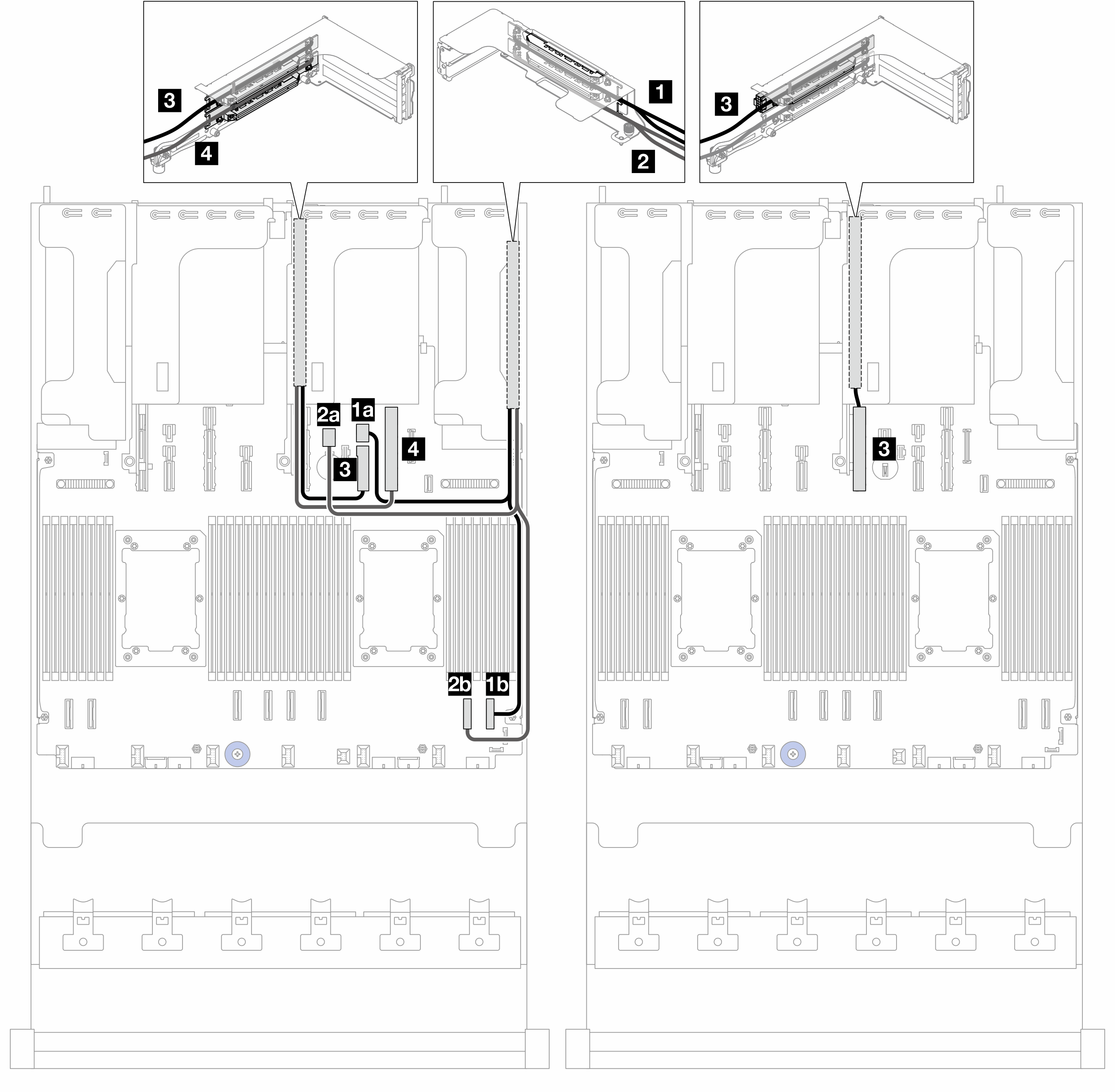

处理器 2 对应的转接卡的线缆布放

从 | 到(处理器板) | 线缆长度 |
---|---|---|
1 插槽 9 上的转接卡 | 1a 电源接口 12 | 500/400 毫米 |
1b PCIe 8 | ||
2 插槽 10 上的转接卡 | 2a 电源接口 23 | 500/400 毫米 |
2b PCIe 7 | ||
3 插槽 6 上的转接卡 | 3 PCIe 和电源接口 14(当插槽 8 被占用时) | 350 毫米 |
3 PCIe 和电源接口 15(当插槽 8 空置时) | 300 毫米 | |
4 插槽 7 上的转接卡 | 4 PCIe 和电源接口 13 | 300 毫米 |
配备 8 x 2.5 英寸背面硬盘插槽的配置中的转接卡线缆布放

从 | 到(处理器板) | 线缆长度 |
---|---|---|
1 插槽 1 上的转接卡 | 1 PCIe 和电源接口 10 | 350 毫米 |
2 插槽 2 上的转接卡 | 2 PCIe 和电源接口 9 | 300 毫米 |
