硬盘背板线缆布放：带 Compute Complex Neptune Core Module 的 2.5 英寸机箱
本节介绍配备 2.5 英寸正面硬盘插槽和 Compute Complex Neptune Core Module 的服务器型号的背板线缆连接信息。
电源线连接
有关电源线连接，请参阅硬盘背板线缆布放：带 Compute Complex Neptune Core Module 的 2.5 英寸机箱。
信号线缆连接
下表中的配置编号仅供描述之用。
| 背板配置 | 存储控制器 | 配置编号 |
|---|---|---|
| 8 x 2.5 英寸 SAS/SATA（背板 1） 8 x 2.5 英寸 AnyBay（三模式） | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| 8 x 2.5 英寸 NVMe（背板 1） | 不适用 | 3 |
| 8 x 2.5 英寸 AnyBay（背板 1） | 1 x SFF 8i/16i | 4 |
| 1 x CFF 16i | 5 | |
| 16 x 2.5 英寸 SAS/SATA（背板 1 + 背板 2） 16 x 2.5 英寸 AnyBay（三模式） | 2 x SFF 8i 或 1 x SFF 16i | 6 |
| 1 x CFF 16i | 7 | |
| 16 x 2.5 英寸 NVMe（背板 1 + 背板 2） | 不适用 | 8 |
| 8 x 2.5 英寸 AnyBay + 8 x 2.5 英寸 NVMe（背板 1 + 背板 2） | 1 x SFF 8i/16i | 9 |
| 1 x CFF 16i | 10 | |
| 8 x 2.5 英寸 SAS/SATA + 8 x 2.5 英寸 AnyBay（背板 1 + 背板 2） | 2 x SFF 8i 或 1 x SFF 16i | 11 |
| 1 x CFF 16i | 12 | |
| 8 x 2.5 英寸 SAS/SATA + 8 x 2.5 英寸 NVMe（背板 1 + 背板 2） | 1 x SFF 8i/16i | 13 |
| 1 x CFF 16i | 14 |
到 SFF 8i/16i 适配器的线缆布放（配置 1/4/6/9/11/13）
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。
只有配备 8 x 2.5 英寸 SAS/SATA 或 AnyBay BP2 的配置才需要线缆 2。

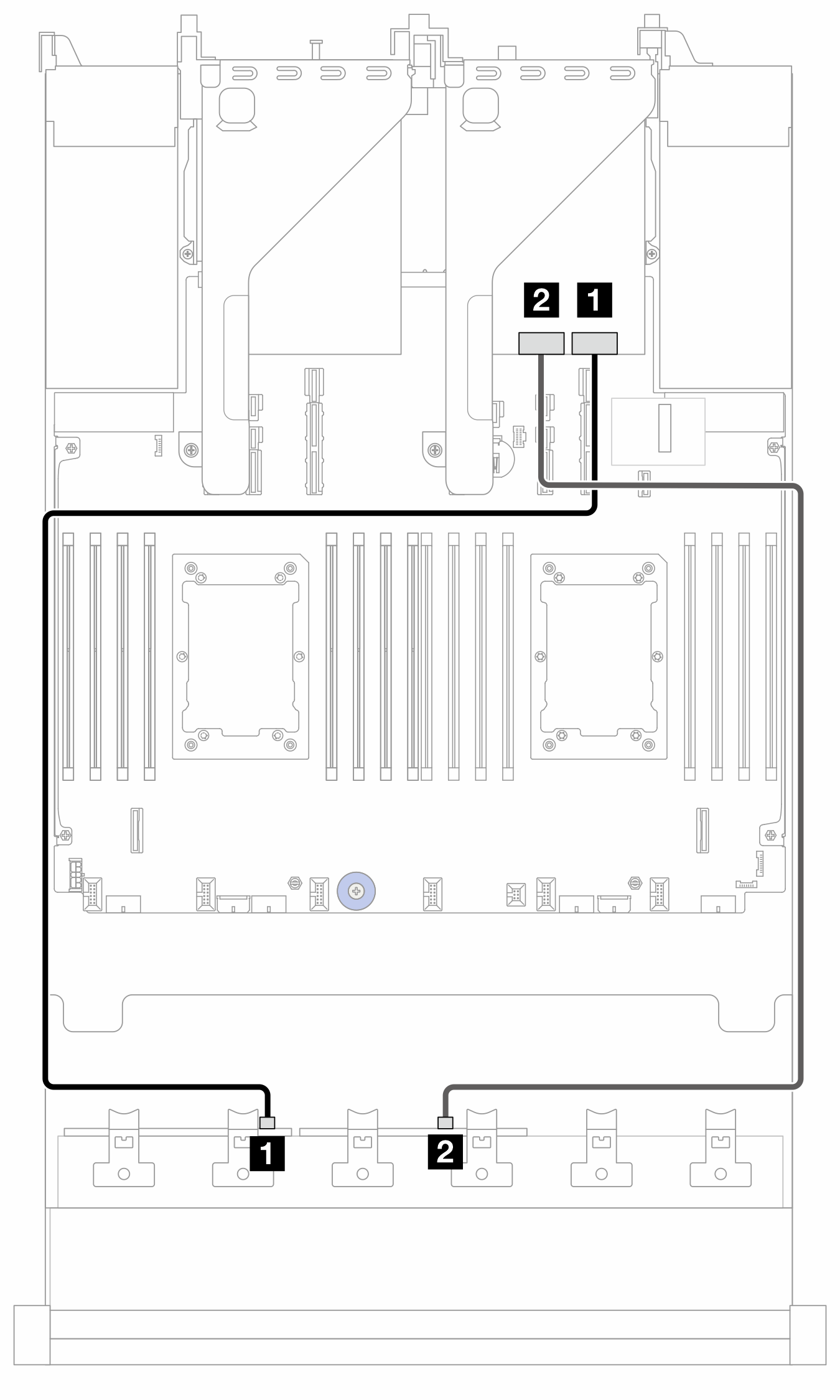

图 1. 到 SFF 8i/16i 适配器的线缆布放
| 从 | 到 | 线缆长度 | |
|---|---|---|---|
| 1 背板 1：SAS | 1 8i 适配器：
| 1 16i 适配器：
| 900 毫米 |
| 2 背板 2：SAS | 2 8i 适配器：
| 2
| 900 毫米 |
NVMe 线缆布放（配置 8/9/10/11/12/13/14）
注
到背板 1 的 NVMe 线缆布放仅适用于配备 8 x 2.5 英寸 AnyBay 或 NVMe BP1 的配置（配置 8/9/10）。

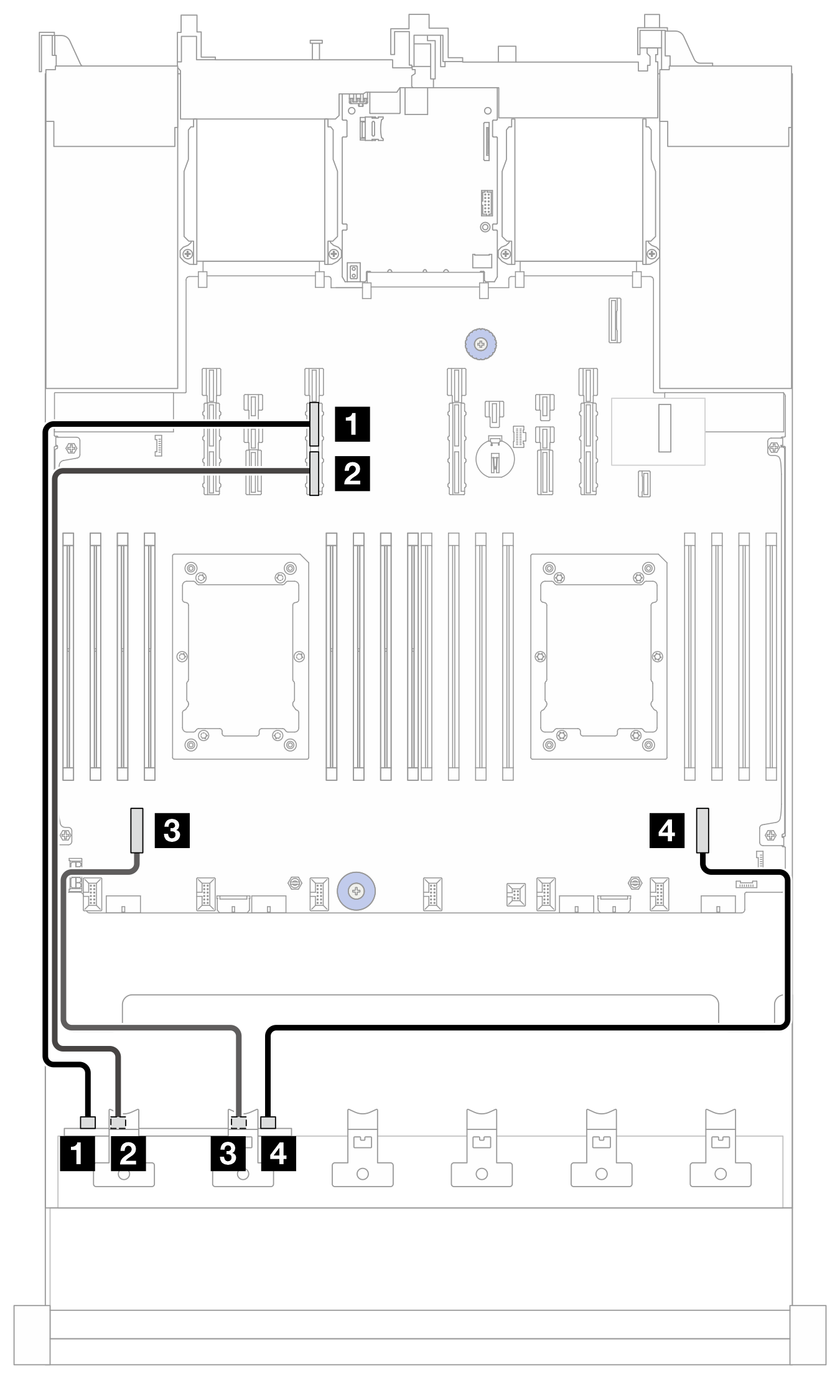

图 2. 到背板 1 的 NVMe 线缆布放
| 从（背板 1） | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 毫米 |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 毫米 |
| 3 NVMe 4-5 | 3 PCIe 15B | 600 毫米 |
| 4 NVMe 6-7 | 4 PCIe 15A | 600 毫米 |

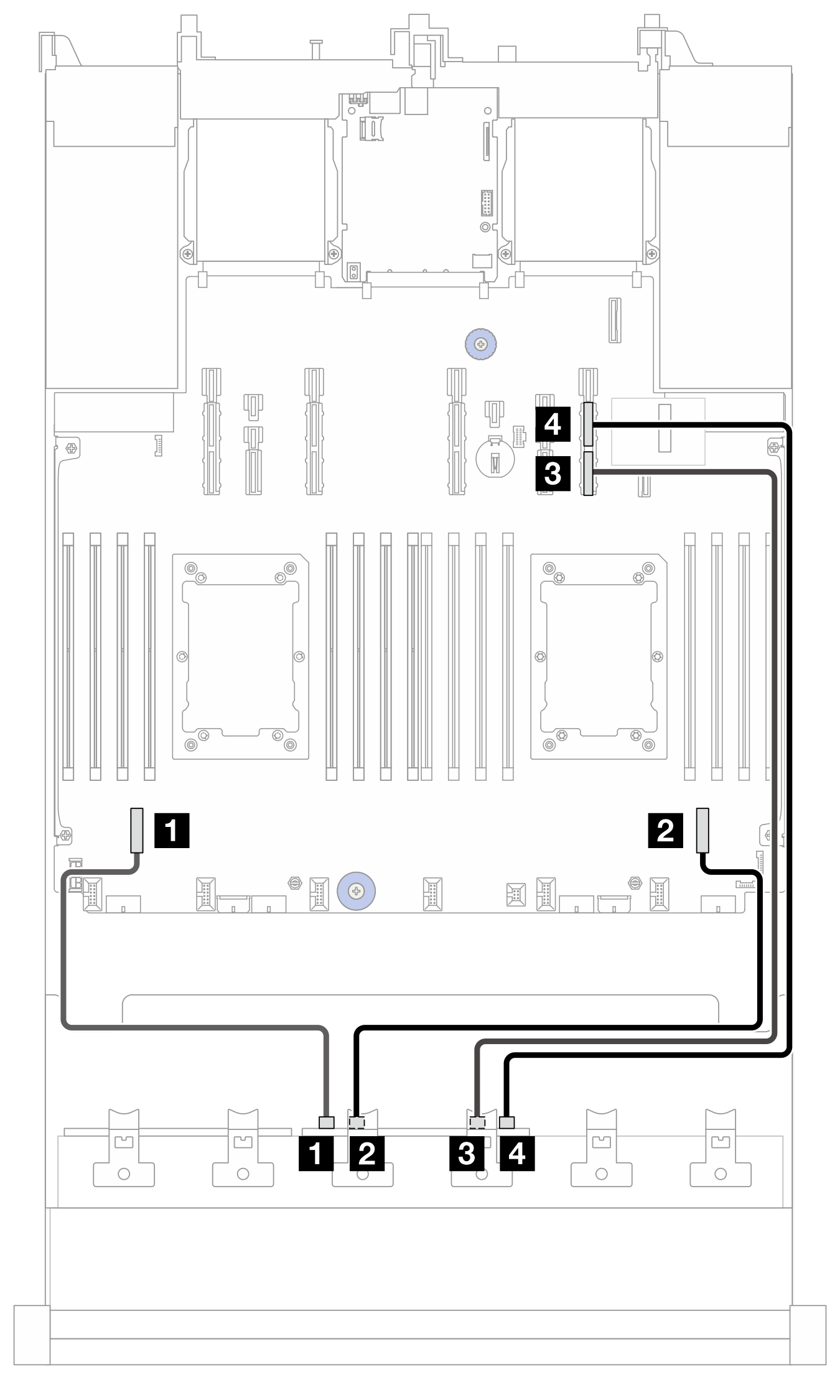

图 3. 到背板 2 的 NVMe 线缆布放
| 从（背板 2） | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 7 | 350 毫米 |
| 2 NVMe 2-3 | 2 PCIe 2 | 450 毫米 |
| 3 NVMe 4-5 | 3 PCIe 9B | 700 毫米 |
| 4 NVMe 6-7 | 4 PCIe 9A | 700 毫米 |
到 CFF 16i 适配器的线缆布放（配置 5/10/12/14）
注
仅配置 12 中需要线缆 3。

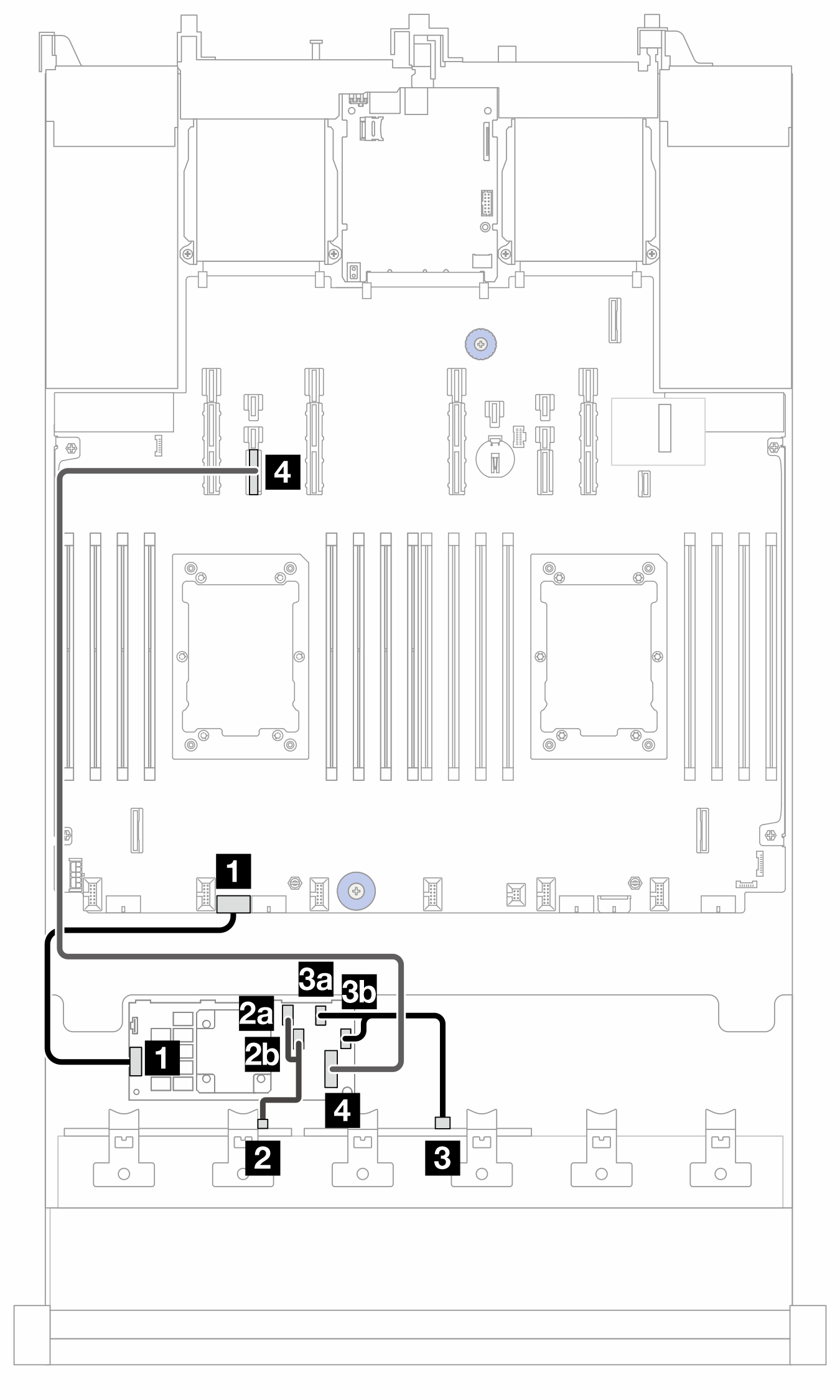

图 4. 到 CFF 16i 适配器的线缆布放（配置 5/10/12/14）
2P：两个处理器；1P：一个处理器; PB：处理器板
| 从（CFF 16i 适配器） | 到 | 线缆长度 |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 毫米 |
| 2a C0 | 2 背板 1：SAS | 140/140 毫米 |
| 2b C1 | ||
| 3a C2 | 3 背板 2：SAS | 140/140 毫米 |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB：PCIe 14 | 900 毫米 |
NVMe 线缆布放（配置 3/4/5）

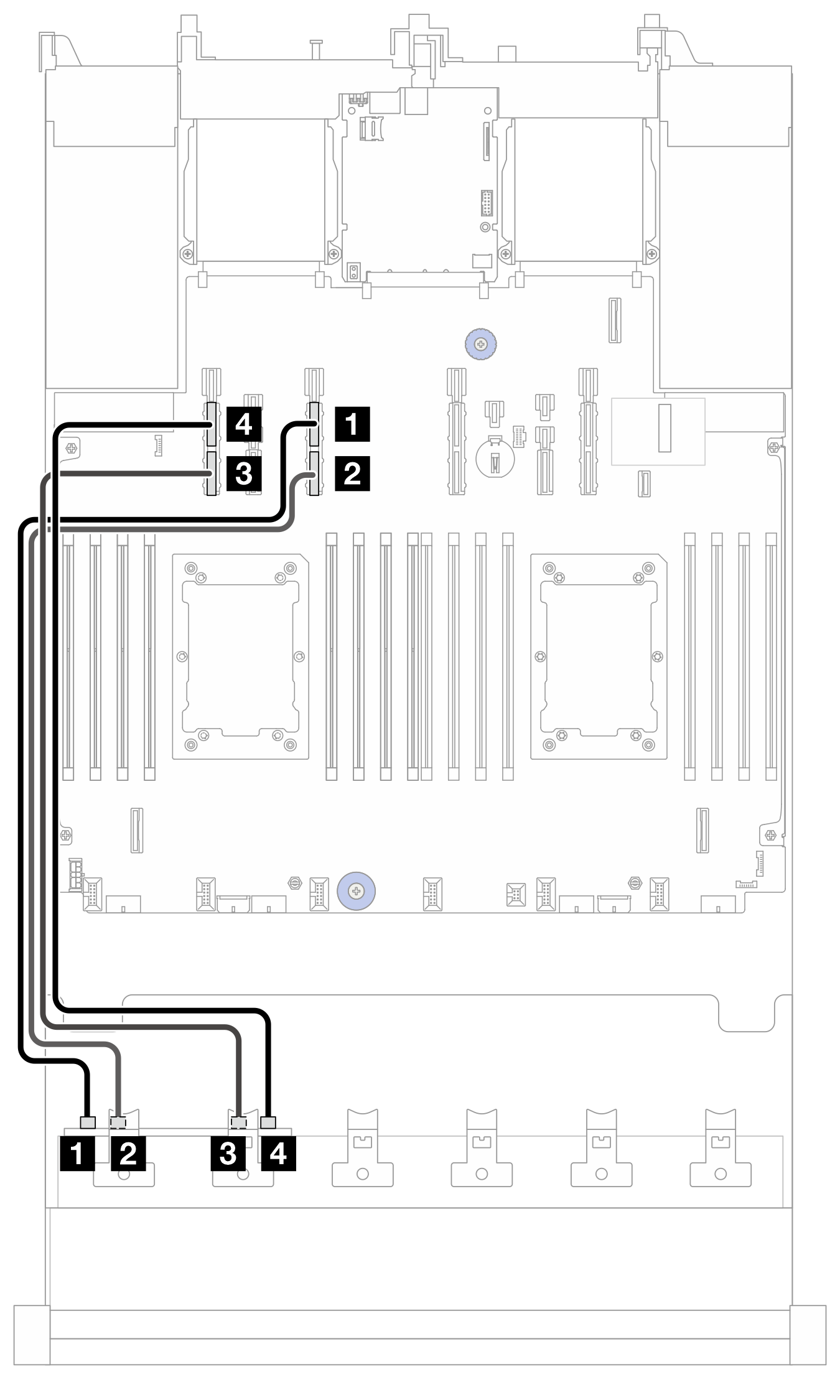

图 5. 到背板 1 的 NVMe 线缆布放
| 从（背板 1） | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 毫米 |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 毫米 |
| 3 NVMe 4-5 | 3 PCIe 7 | 350 毫米 |
| 4 NVMe 6-7 | 4 PCIe 2 | 450 毫米 |
到 CFF 16i 适配器的线缆布放（配置 2/7）
注
仅配置 7 中需要线缆 3。

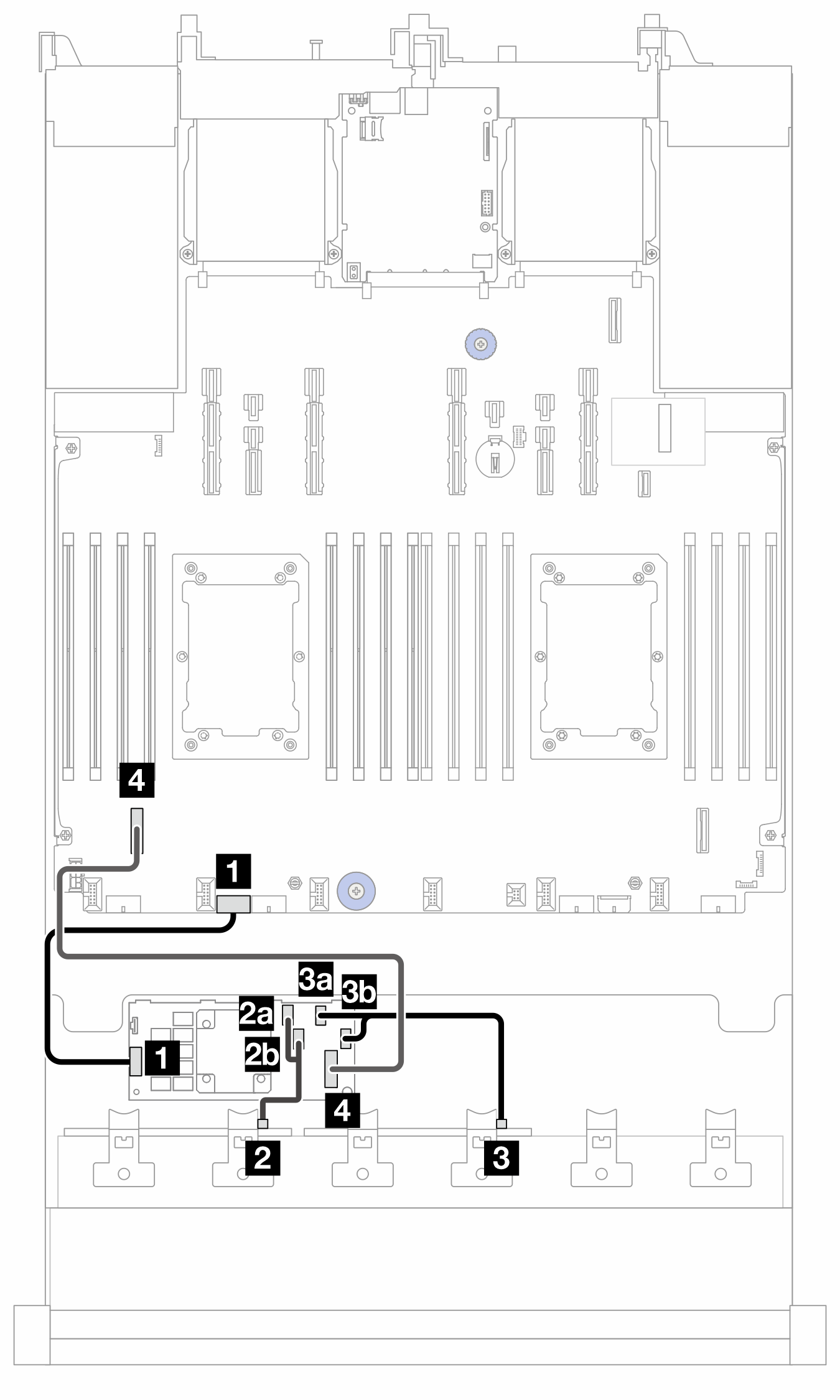

图 6. 到 CFF 16i 适配器的线缆布放（配置 2/7）
2P：两个处理器；1P：一个处理器; PB：处理器板
| 从（CFF 16i 适配器） | 到 | 线缆长度 |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 毫米 |
| 2a C0 | 2 背板 1：SAS | 140/140 毫米 |
| 2b C1 | ||
| 3a C2 | 3 背板 2：SAS | 140/140 毫米 |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB：PCIe 7 | 450 毫米 |
