OCP 模块线缆布放
本节介绍采用 PCIe x16 连接的 OCP 模块的线缆布放。

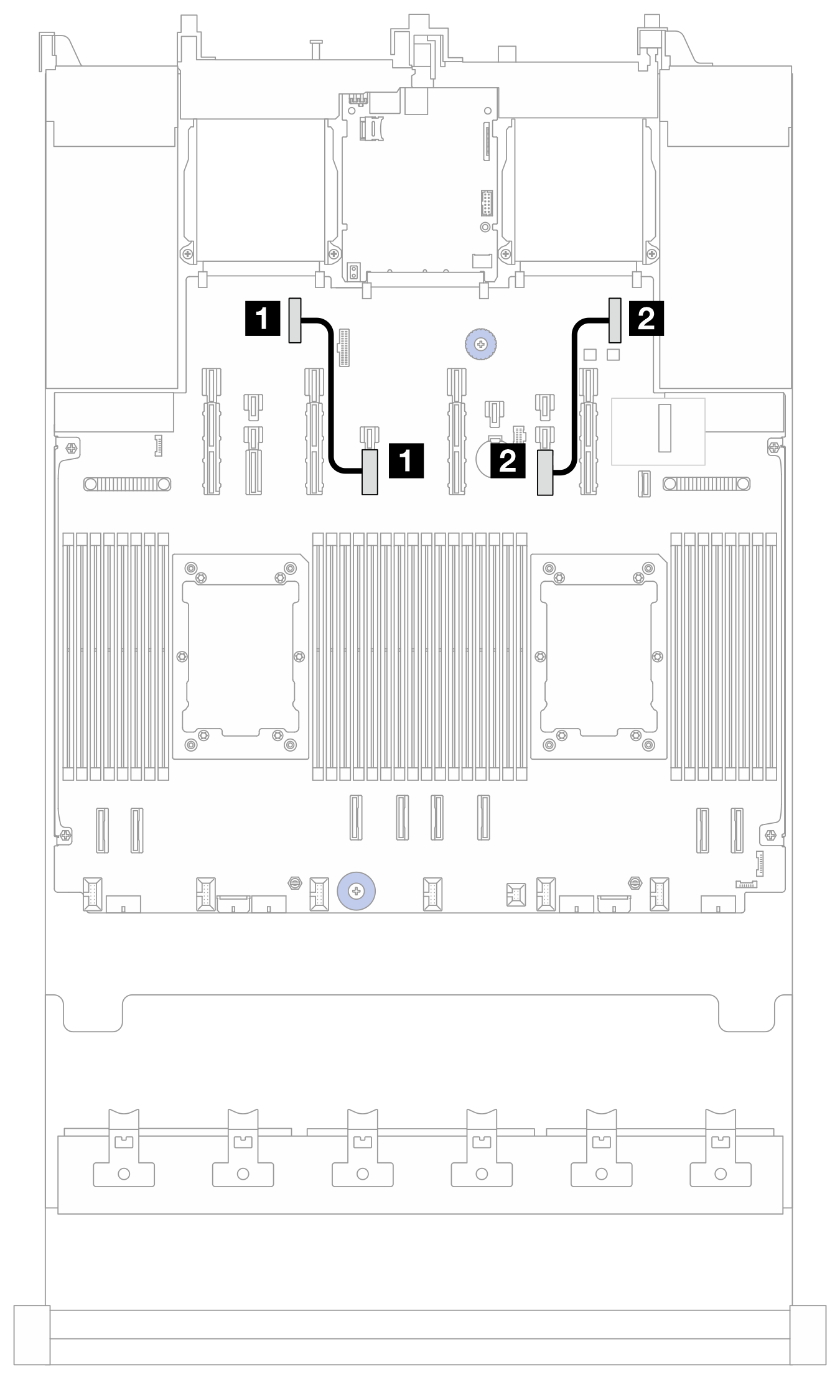

图 1. 采用 PCIe x16 连接的 OCP 模块的线缆布放
| 从（处理器板） | 到（处理器板） | 长度 |
|---|---|---|
| 1 OCP 扩展接口 2 | 1 PCIe 接口 12 | 160 毫米 |
| 2 OCP 扩展接口 1 | 2 PCIe 接口 10 | 160 毫米 |
