การเดินสายโมดูล OCP

ส่วนนี้แสดงข้อมูลการเดินสายสำหรับโมดูล OCP ที่มีการเชื่อมต่อ PCIe x16

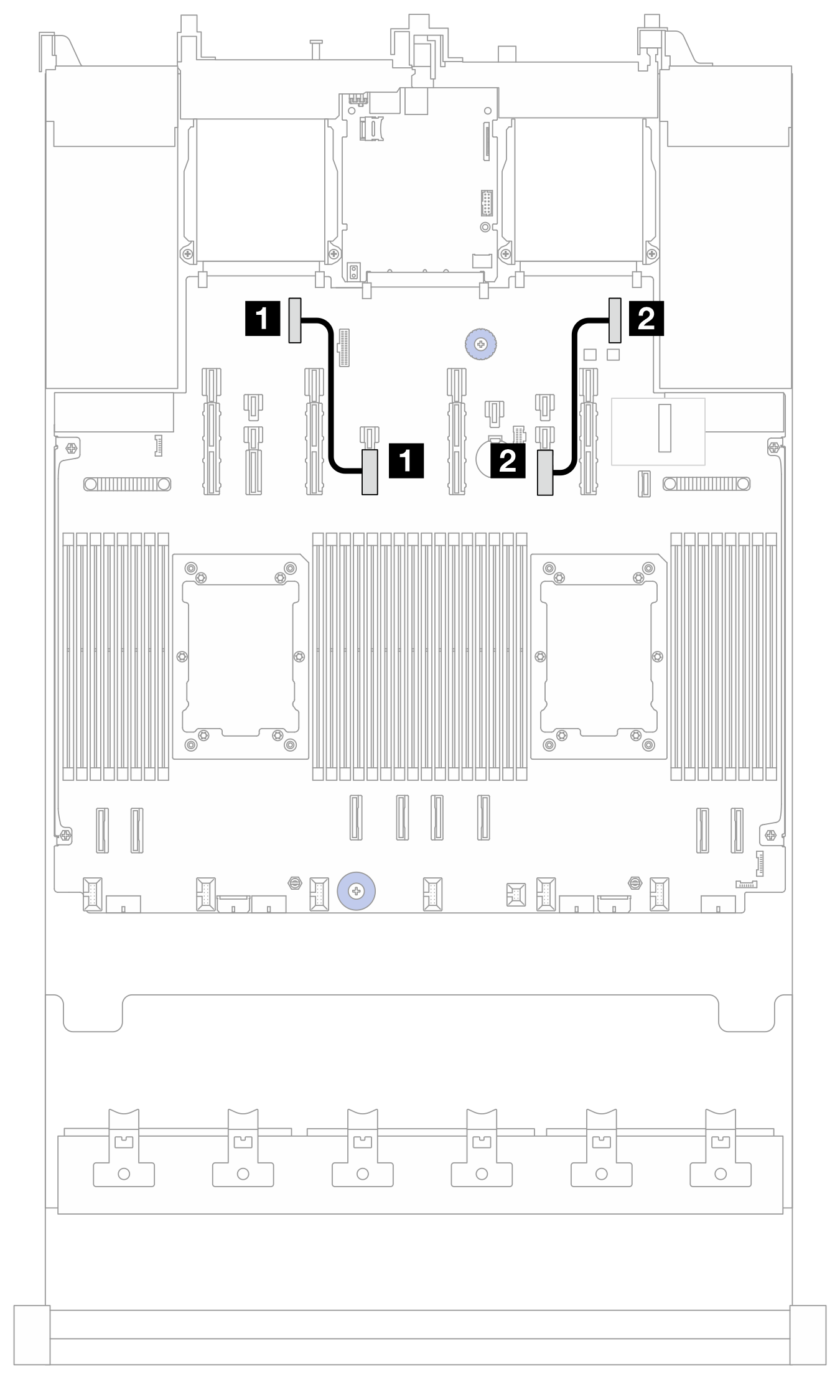

รูปที่ 1. การเดินสายสำหรับโมดูล OCP ที่มีการเชื่อมต่อ PCIe x16

จาก (แผงโปรเซสเซอร์)ไปยัง (แผงโปรเซสเซอร์)ความยาว
1 ขั้วต่อขยาย OCP 21 ขั้วต่อ PCIe 12160 มม.
2 ขั้วต่อขยาย OCP 12 ขั้วต่อ PCIe 10160 มม.
