การเดินสายแบ็คเพลน M.2 ภายใน

ส่วนนี้แสดงข้อมูลการเดินสายสำหรับแบ็คเพลน M.2 ภายใน

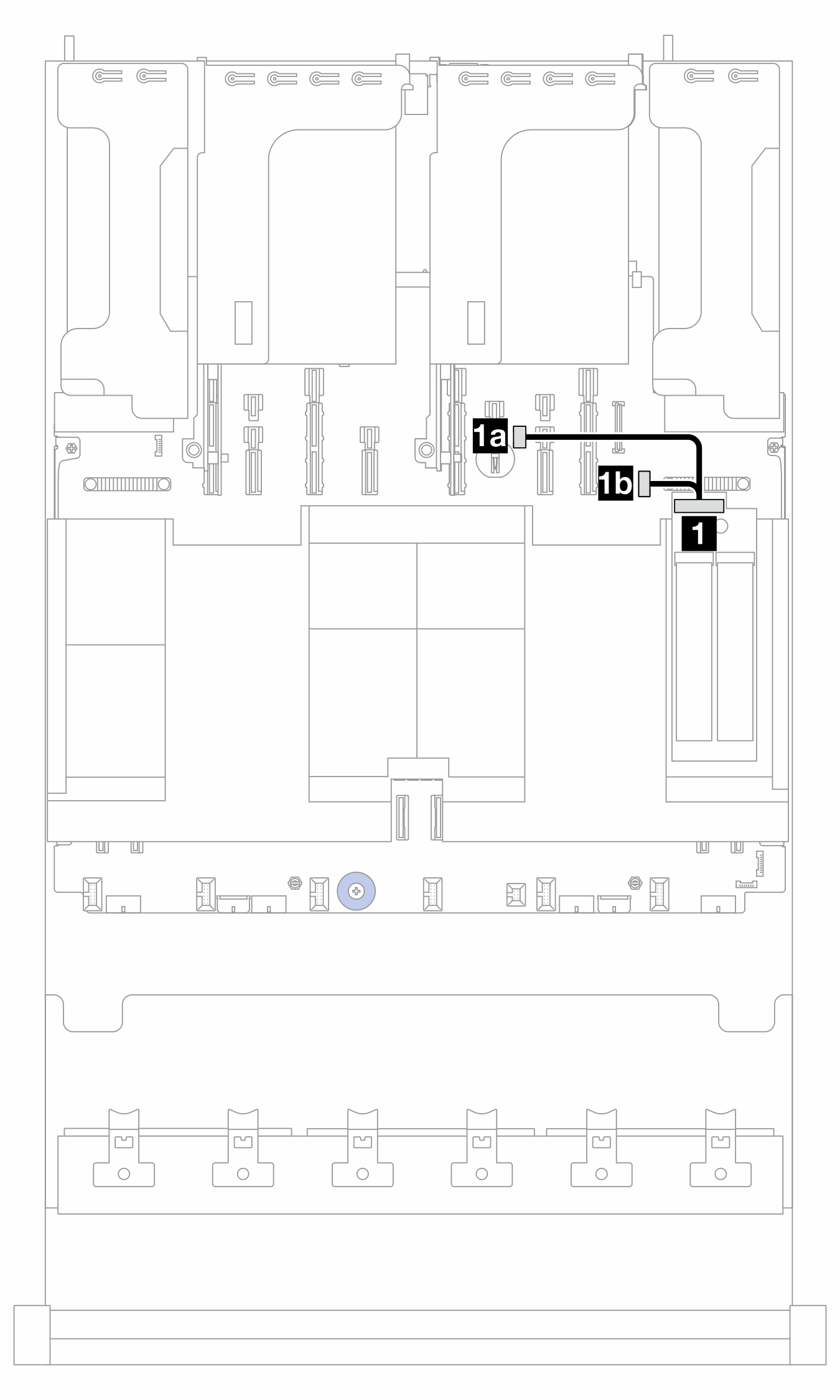

รูปที่ 1. การเดินสายสำหรับแบ็คเพลน M.2 ภายใน

จากไปยัง (แผงโปรเซสเซอร์)ความยาว
1 แบ็คเพลน M.2 ภายใน1a ขั้วต่อไฟฟ้า M.2400/400 มม.
1b ขั้วต่อสัญญาณแบ็คเพลน M.2
