Прокладка кабелей внутренней объединительной панели M.2
В этом разделе представлены сведения по прокладке кабелей для внутренней объединительной панели M.2.

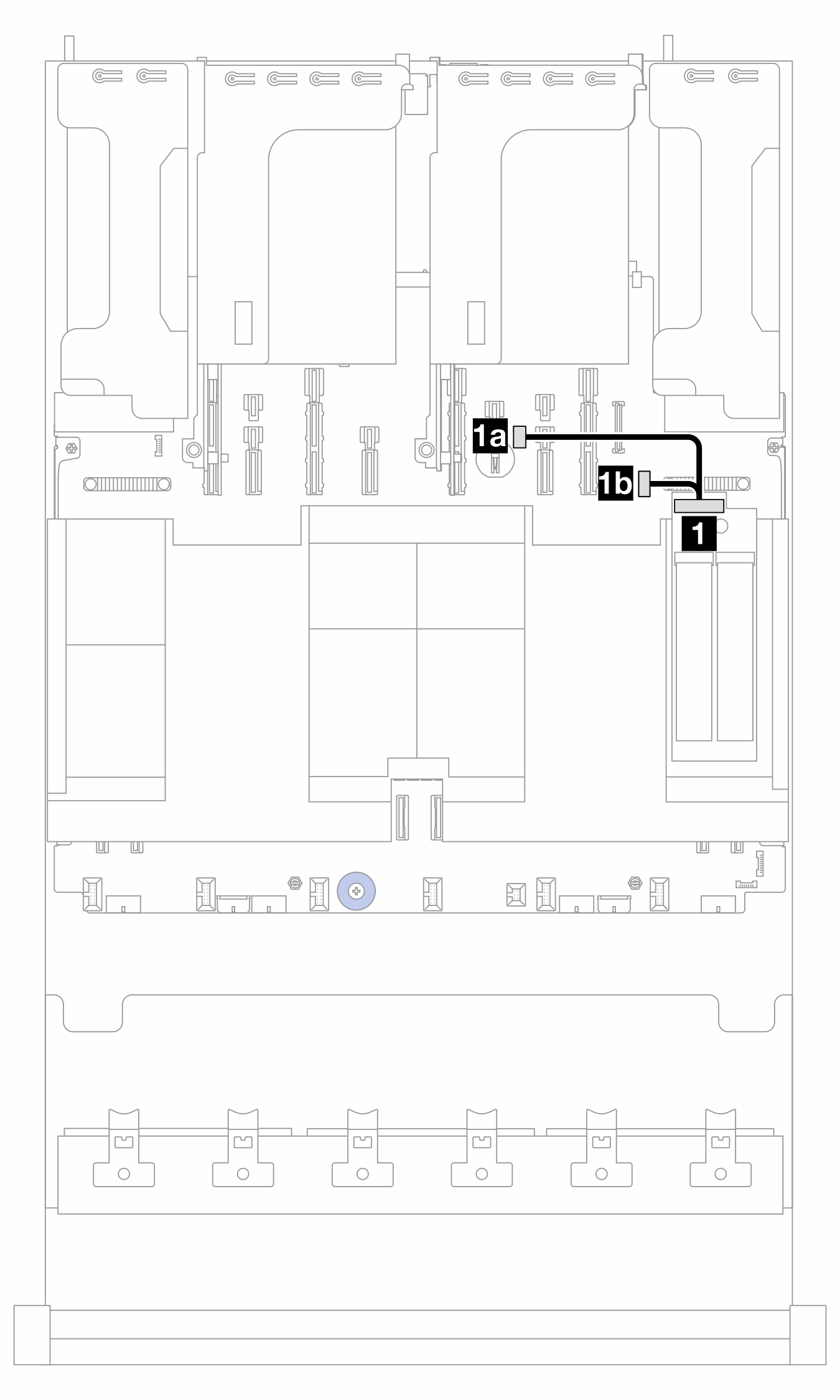

Рис. 1. Прокладка кабелей для внутренней объединительной панели M.2
| От | К (процессорная плата) | Длина |
|---|---|---|
| 1 Внутренняя объединительная панель M.2 | 1a Разъем питания M.2 | 400/400 мм |
| 1b Разъем для сигнального кабеля объединительной панели M.2 |
