Прокладка кабелей объединительной панели дисков для 2,5-дюймовой рамы

В этом разделе представлена информация о подключении кабелей объединительной панели для моделей серверов с передними отсеками для 2,5-дюймовых дисков.

Перед началом работы

Убедитесь, что указанные ниже компоненты сняты, прежде чем начать прокладку кабелей для передних объединительных панелей.

Подключение кабелей питания

Прим.
  • Сведения о разъемах на каждой объединительной панели см. в разделе Разъемы объединительной панели дисков.
    • Передние объединительные панели (BP1/2/3):

      • Передняя объединительная панель с восемью отсеками для 2,5-дюймовых дисков SAS/SATA

      • Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay (также используется как передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков NVMe, если кабели подключены только к разъемам NVMe на объединительной панели)

    • Средние объединительные панели (BP10/11):

      • Средняя/задняя объединительная панель с четырьмя отсеками для 2,5-дюймовых дисков SAS/SATA

      • Средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков AnyBay (также используется как средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков NVMe, если кабели подключены только к разъемам NVMe на объединительной панели).

    • Задняя объединительная панель (BP9):

      • Средняя/задняя объединительная панель с четырьмя отсеками для 2,5-дюймовых дисков SAS/SATA

      • Средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков AnyBay (также используется как средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков NVMe, если кабели подключены только к разъемам NVMe на объединительной панели).

      • Задняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA

  • На следующем рисунке в качестве примера BP9 для иллюстрации используется средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков. Прокладка кабелей для задней объединительной панели с 8 отсеками для 2,5-дюймовых дисков аналогична.

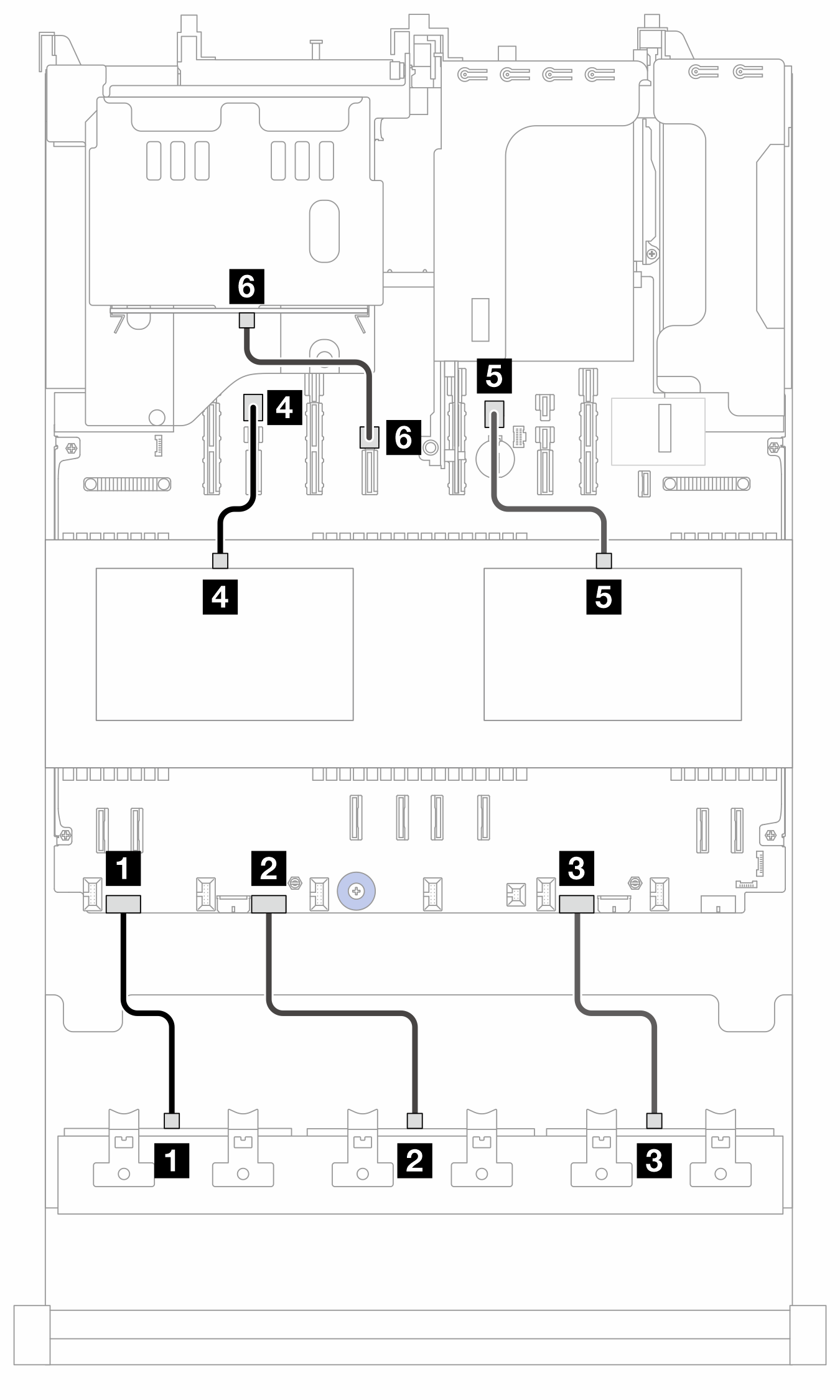

Рис. 1. Подключение кабелей питания

ОтК (процессорная плата)Длина
1 BP1: PWR1 PWR 1250 мм
2 BP2: PWR2 PWR 2250 мм
3 BP3: PWR3 PWR 3250 мм
4 BP10: PWR4 PWR 23250 мм
5 BP11: PWR5 PWR 21250 мм
6 BP9: PWR6 PWR 12250 мм

Подключение сигнальных кабелей

Процедуру подключения сигнальных кабелей см. в соответствующих разделах в зависимости от установленных объединительных панелей.
