Cheminement des câbles du fond de panier d’unité : châssis 2,5 pouces
Cette section fournit des informations sur la connexion des câbles du fond de panier pour les modèles de serveur avec des baies d’unité avant de 2,5 pouces.
Avant de commencer
Carter supérieur (voir Retrait du carter supérieur)
Grille d'aération (voir Retrait de la grille d’aération)
Boîtier de ventilation (voir Retrait du boîtier de ventilateur système)
Connexions des cordons d’alimentation
- Pour connaître les connecteurs de chaque fond de panier d’unité, voir Connecteurs de fond de panier d'unité.
Fonds de panier avant (BP1/2/3) :
Fond de panier avant SAS/SATA 8 x 2,5 pouces
Fond de panier avant 8 x 2,5 pouces AnyBay (également utilisé en tant que fond de panier avant 8 x 2,5 pouces NVMe lorsque seuls les connecteurs NVMe du fond de panier sont câblés)
Fonds de panier centraux (BP10/11) :
Fond de panier central/arrière SAS/SATA 4 x 2,5 pouces
Fond de panier central/arrière 4 x 2,5 pouces AnyBay (également utilisé en tant que fond de panier central/arrière 4 x 2,5 pouces NVMe lorsque seuls les connecteurs NVMe du fond de panier sont câblés)
Fond de panier arrière (fond de panier 9) :
Fond de panier central/arrière SAS/SATA 4 x 2,5 pouces
Fond de panier central/arrière 4 x 2,5 pouces AnyBay (également utilisé en tant que fond de panier central/arrière 4 x 2,5 pouces NVMe lorsque seuls les connecteurs NVMe du fond de panier sont câblés)
Fond de panier arrière SAS/SATA 8 x 2,5 pouces

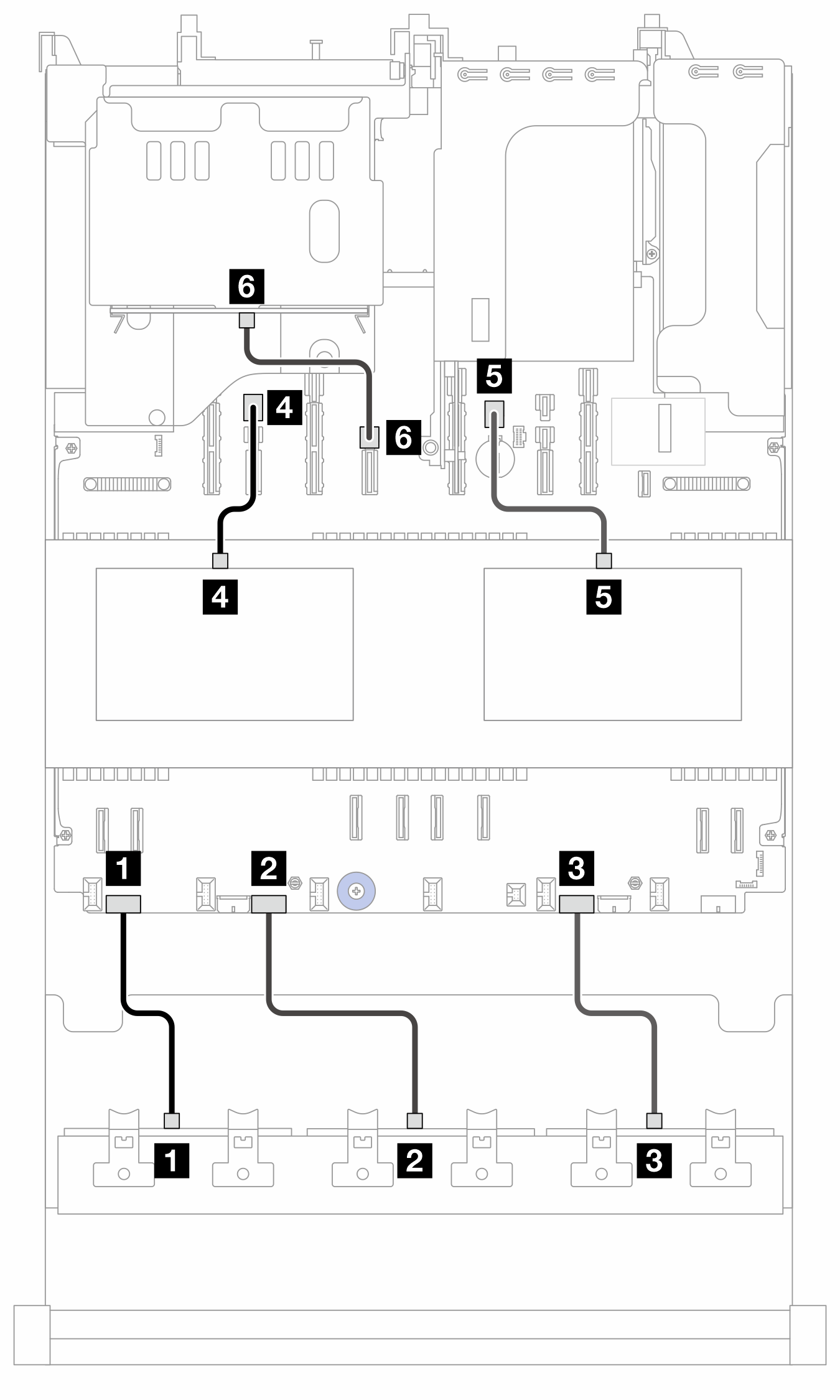

Les informations ci-après présentent le fond de panier central/arrière 4 x 2,5 pouces comme exemple de fond de panier 9, à titre d'illustration. Le cheminement des câbles du fond de panier arrière 8 x 2,5 pouces est similaire.
| À partir de | Vers (carte du processeur) | Longueur |
|---|---|---|
| 1 Fond de panier 1 : Alimentation | 1 Alimentation 1 | 250 mm |
| 2 Fond de panier 2 : Alimentation | 2 Alimentation 2 | 250 mm |
| 3 Fond de panier 3 : Alimentation | 3 Alimentation 3 | 250 mm |
| 4 Fond de panier 10 : Alimentation | 4 Alimentation 23 | 250 mm |
| 5 Fond de panier 11 : Alimentation | 5 Alimentation 21 | 250 mm |
| 6 Fond de panier 9 : Alimentation | 6 Alimentation 12 | 250 mm |
Connections des câbles de signal/cordons d’interface
Pour plus d’informations sur les connexions des cordons d’interface, consultez la rubrique spécifique en fonction des fonds de panier que vous avez installés.
